3D surf plot mit verschieden langen Vektoren



Trash_84
Forum-Anfänger

Forum-Anfänger


Beiträge: 21
Anmeldedatum: 16.11.15
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 09.09.2017, 19:44     Titel: 3D surf plot mit verschieden langen Vektoren
  Antworten mit Zitat
Halli Hallo alle zusammen,

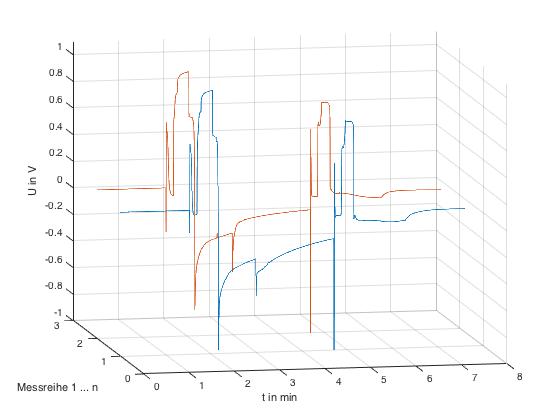

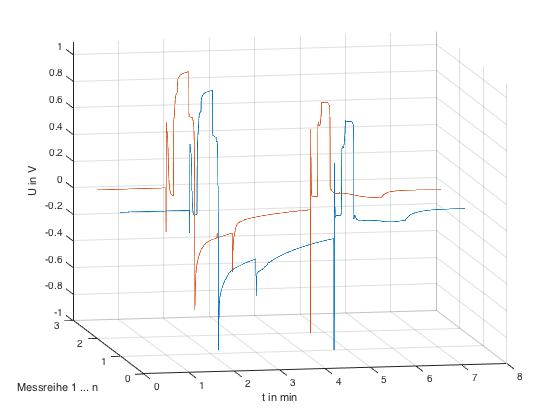

ich hab da mal ein ziemlich verzwicktes "Plotproblem". Und zwar möchte ich den Verlauf von parallel aufgenommenen Signalen sozusagen hintereinander in einem surface plot darstellen. Da die Messung zeitlich sehr hoch aufgelöst durchgeführt wurde um Sprungverhalten gut abbilden zu können besteht ein Datenvektor für etwa 8min Messung aus ca. 230T Messpunkten. Wenn ich diese Vektoren nun in einem surf plot ausgebe habe ich sehr viele schwarze Linien und man kann den Verlauf des Signals nicht wirklich gut erkennen (siehe Anhang Grafik 1). Auch wenn ich die Linien ausblende bin ich von dem Ergebnis nicht wirklich überzeugt (Grafik 2). Daher habe ich mich mit einem Algorithmus (ein Dank geht an Epfi!) daran gemacht "überflüssige" Messpunkte zu eliminieren ohne dabei aber irgendwelche Peaks "wegzumitteln". Das heißt ich habe nun 36 gekürzte Vektoren (bestehend aus Zeit und Messwerten) welche ich jeweils einzeln in einem normalen Plot wunderbar darstellen kann (plot(x1,y1,x2,y2,...)

Und nun meine Frage - kann man das in irgendeiner Weise auch auf einen 3d-Plot anwenden? Also ist es irgendwie möglich aus Vektoren unterschiedlicher Länge einen 3d-Plot zu erstellen (wobei der Zeit- und Datenvektor für ein Signal jeweils gleichlang ist)? Der Start und Endwert des Zeitvektors ist dabei jedesmal identisch, nur die Anzahl der Elemente ist unterschiedlich zwischen den Messsignalen.

Ich würde mich über Vorschläge / Ideen / Anregungen echt freuen Smile

Vielen Dank schonmal
-der Trash-

 Beschreibung:
Grafik 3

Download

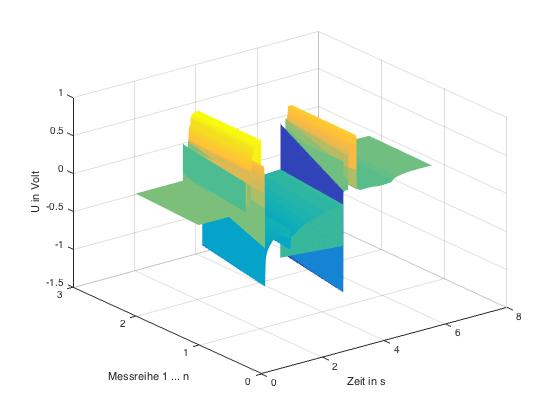

 Dateiname:  plot3.jpg
 Dateigröße:  24.22 KB
 Heruntergeladen:  19 mal
 Beschreibung:
Grafik 2

Download
 Dateiname:  surf_oL.jpg
 Dateigröße:  17.96 KB
 Heruntergeladen:  20 mal
 Beschreibung:
Grafik 1

Download

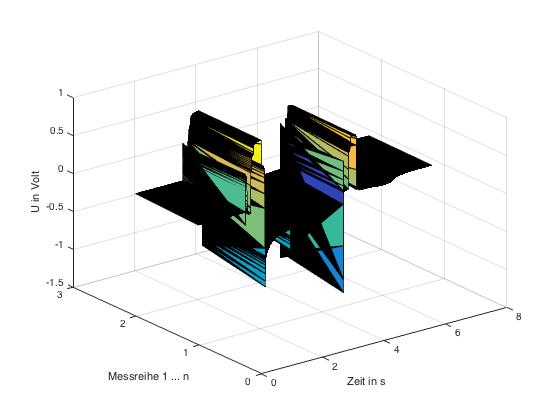

 Dateiname:  surf_mL.jpg
 Dateigröße:  21.81 KB
 Heruntergeladen:  22 mal
Private Nachricht senden Benutzer-Profile anzeigen


Andy386
Forum-Guru

Forum-Guru


Beiträge: 480
Anmeldedatum: 24.06.09
Wohnort: ---
Version: 7.1/8
     Beitrag Verfasst am: 04.10.2017, 17:04     Titel:
  Antworten mit Zitat
" kann man das in irgendeiner Weise auch auf einen 3d-Plot anwenden? "
sieht fast so aus, als hättest du das bereits getan....

wie auch immer, ohne den Code zu kennen wird da keiner helfen können. Und dann braucht es noch Beispieldaten..
