3D xyz-Plot



Thommy90
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 18.10.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.01.2018, 07:16     Titel: 3D xyz-Plot
  Antworten mit Zitat
Liebe Community,

ich bin auf ein Problem gestoßen, bei dem ich eure hilfe brauche.
Ich habe zu verschiedenen Fasern ihre spezifischen Werte zur Zugfestigkeit, Emodul und Bruchdehnung.

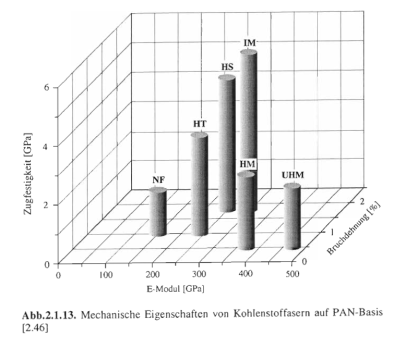

Ich möchte diese Daten nun als 3-dimensionales Säulendiagramm darstellen (siehe Abbildung).
Leider habe ich bisher durch recherchieren nicht herausfinden können, wie ich das in Matlab umsetzen kann.

Habt ihr eine Idee, wie ich eine Grafik wie in der Abbildung erstellen kann?

Über eine Rückmeldung würde ich mich freuen.

Viele Grüße,
Thomas

 Beschreibung:

Download
 Dateiname:  Plot.png
 Dateigröße:  38.53 KB
 Heruntergeladen:  20 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 17.963
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 19.01.2018, 11:26     Titel:
  Antworten mit Zitat
Hallo,

eine Möglichkeit wäre bar3. Eine andere, die einzelnen Säulen mit cylinder zu konstruieren. Gut möglich, dass es da auch was auf File Exchange gibt.
Die Frage ist, in welcher Form die Daten vorliegen. Vektoren, Matrizen, ...?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Thommy90
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 18.10.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.01.2018, 18:00     Titel:
  Antworten mit Zitat
Hallo Harald,

ich habe die Daten als excel file angehangen. In der ersten Spalte ist die Bezeichnung. Spalte 2 bis 4 sind dann die einzelnen Werte, wobei der Wert in Spalte 2 den x-Wert, Spalte 3 den y-Wert und Spalte 4 den z-Wert meint.

Können Sie mir bei der visuellen Umsetzung helfen? Leider kenne ich mich kaum mit Matlb aus.

Viele Grüße,
Thomas
Private Nachricht senden Benutzer-Profile anzeigen

Thommy90
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 18.10.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.01.2018, 18:02     Titel:
  Antworten mit Zitat
Hallo zusammen,

leider konnte ich die Datei als excel nicht anhängen, habe sie nun als pdf beigefügt.

Viele Grüße,
Thomas

Daten.pdf
 Beschreibung:

Download
 Dateiname:  Daten.pdf
 Dateigröße:  29.13 KB
 Heruntergeladen:  17 mal
Private Nachricht senden Benutzer-Profile anzeigen
