Achsbeschriftung und Achsskalierung



art-b
Forum-Anfänger

Forum-Anfänger


Beiträge: 22
Anmeldedatum: 18.09.11
Wohnort: Deutschland!
Version: ---
     Beitrag Verfasst am: 29.11.2017, 13:50     Titel: Achsbeschriftung und Achsskalierung
  Antworten mit Zitat
Hi,

ich wollte folgendes machen:

Code:

figure(1);
bar(1:4,[12,41,31,21],'r');
hold on;
bar(5:10,[14,42,26,39,33,24],'b');
hold off;
grid on;

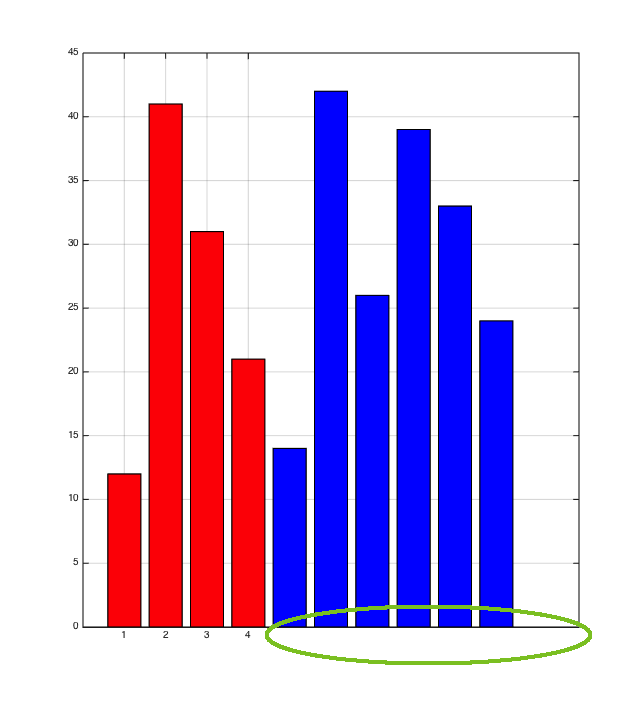

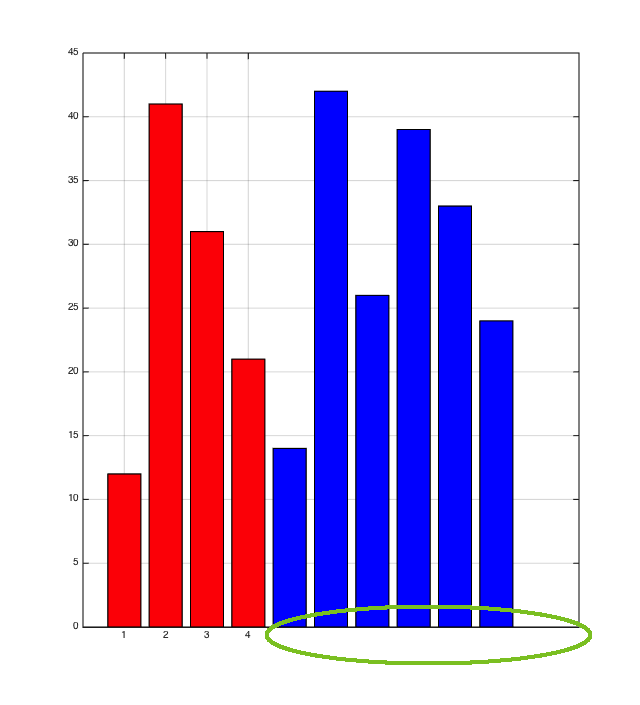

Jedoch ist die Ausgabe anders als von mir erwartet (s. Bild).
Unten an der x-Achse ist keine Beschriftung und auch keine Skalierung mehr.
Wie kann man dieses Problem lösen, so dass man wie folgenden plot erhält bzgl. der Achsbeschriftung/-skalierung?

Code:

figure(1);
bar(1:10,[12,41,31,21,14,42,26,39,33,24]);
grid on;



Hat jemand eine Idee?

 Beschreibung:

Download
 Dateiname:  bar.png
 Dateigröße:  18.96 KB
 Heruntergeladen:  19 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 17.801
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 29.11.2017, 14:06     Titel:
  Antworten mit Zitat
Hallo,

sieht nach einem Bug aus. Solltest du am besten bei MathWorks melden.

Schnelle Abhilfe:
Code:
xticks(1:10)


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

art-b
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 22
Anmeldedatum: 18.09.11
Wohnort: Deutschland!
Version: ---
     Beitrag Verfasst am: 29.11.2017, 14:08     Titel:
  Antworten mit Zitat
Danke für die schnelle Antwort!!!

Sieht bei dir der plot auch so aus?


Vielleicht am Rande noch:
Deine Lösung ist für >=R2016b gültig.
Für meinen Fall R2014b würde es wie folgt heißen:

Code:

set(gca,'XTick',1:10);



Zuletzt bearbeitet von art-b am 29.11.2017, 14:20, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 17.801
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 29.11.2017, 14:17     Titel:
  Antworten mit Zitat
Ja, und auch im aktuellen Release.
Private Nachricht senden Benutzer-Profile anzeigen

art-b
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 22
Anmeldedatum: 18.09.11
Wohnort: Deutschland!
Version: ---
     Beitrag Verfasst am: 29.11.2017, 14:22     Titel:
  Antworten mit Zitat
hmm, und ich dachte es liegt an meiner "uralt"-Version . . .
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 17.801
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 29.11.2017, 14:26     Titel:
  Antworten mit Zitat
Hallo,

gerade noch eine Abhilfe anhand der Doku gefunden:
Code:
b = bar(1:10,[12,41,31,21, 14,42,26,39,33,24],'r');
b.FaceColor = 'flat';
b.CData(5:10,:) = repmat([0 0 1], 6, 1);


Wenn du eine ältere Version verwendest, schreib das bitte trotzdem immer von Anfang an dazu, damit man darauf ggf. Rücksicht nehmen kann.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

art-b
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 22
Anmeldedatum: 18.09.11
Wohnort: Deutschland!
Version: ---
     Beitrag Verfasst am: 29.11.2017, 15:48     Titel:
  Antworten mit Zitat
Ja das mit der Version habe ich völlig außer Acht gelassen....

Zu deinem letzten Vorschlag:
Das habe ich auch hier in der Dokumentation gesehen, jedoch ist kein color data property (CData) bei mir vorhanden. Deshalb auch hier die Frage im Forum Smile

Vielen Dank!!!
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 17.801
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 29.11.2017, 18:56     Titel:
  Antworten mit Zitat
Hallo,

welche Version nutzt du denn nun?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

art-b
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 22
Anmeldedatum: 18.09.11
Wohnort: Deutschland!
Version: ---
     Beitrag Verfasst am: 06.12.2017, 17:29     Titel:
  Antworten mit Zitat
R2014b
