Approximation einer Funktion

Fat_Tony

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 29.11.09

	Wohnort: ---

	Version: ---

Verfasst am: 03.07.2010, 10:46 Titel: Approximation einer Funktion

Guten Tag,

ich habe an einem Versuchsstand Messwerte aufgenommen und möchte diese nun durch eine Funktion approximieren.

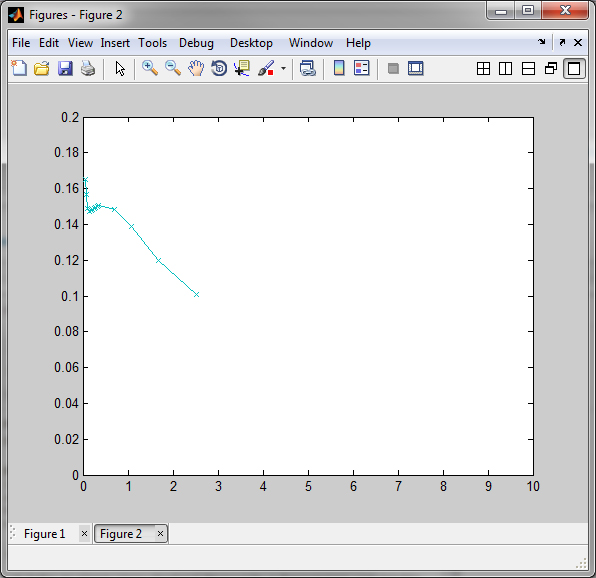

Ein Bild der aufgenommenen Messergebnisse hab ich angehangen.
Approximiert werden soll das ganze nun durch die Funktion:

Y(x) = A*e^(D*x)+B*e^(E*x)+C

A-E sind dabei frei wählbar.
Welche Möglichkeiten bzw. Funktionen stehen mir da zur Verfügung?

Gruß Dennis


Beschreibung:

Download

Dateiname:


Dateigröße:

109.02 KB

Heruntergeladen:

89 mal

josekamara

Forum-Meister


	Beiträge: 527

	Anmeldedatum: 26.04.08

	Wohnort: München

	Version: ---

Verfasst am: 03.07.2010, 11:10 Titel:

Du kannst z. B lagrange´sche Polynom verwenden. Dabei stimmen die Funktionwerte mit der Messwerten überrein.
_________________

Simulation

Fat_Tony

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 29.11.09

	Wohnort: ---

	Version: ---

Verfasst am: 04.07.2010, 12:33 Titel:

Gibt es da eine Funktion für ?
Kann ich dafür vieleicht nicht polyfit verwenden?

Blackbrook

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 06.02.09

	Wohnort: ---

	Version: Matlab 7.7.0 (R2008b)

Verfasst am: 04.07.2010, 15:33 Titel:

Fat_Tony hat Folgendes geschrieben:

Gibt es da eine Funktion für ?
Kann ich dafür vieleicht nicht polyfit verwenden?

Das wäre mein Vorschlag gewesen:

Code:

p = polyfit(t,u,3); %ausgleichsgerade vom grad 3

wobei t der Zeitvektor is und u die Messpunkte.

Viele Grüße,

Blackbrook

Harald

Forum-Meister


	Beiträge: 5343

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ---

Verfasst am: 04.07.2010, 17:41 Titel:

Hallo,

polyfit ist ausschließlich zum Fitten von Polynomen gedacht. Die gewünschte Kurve ist eindeutig keines. Empfohlene Befehle:
nlinfit (Statistics Toolbox)
cftool (Curve Fitting Toolbox)

Grüße,
Harald

Fat_Tony

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 29.11.09

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2010, 09:15 Titel:

Zitat:

polyfit ist ausschließlich zum Fitten von Polynomen gedacht. Die gewünschte Kurve ist eindeutig keines.

Genau so ist es, es muss an die vorgegebene Funktion angenährt werden.
Leider hab ich hier im Labor nur Matlab 2006a.
Da sind die tools nicht dabei, oder muss ich die sowieso zusätzlich laden?

Hab höchstens "Basic Fitting" dabei, das kann aber leide nicht nach vorgegebenen Funktionen Approximierten.

Harald

Forum-Meister


	Beiträge: 5343

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ---

Verfasst am: 05.07.2010, 09:44 Titel:

Hallo,

gib mal folgendes ein:

Code:

ver

Taucht da zumindest die Statistics Toolbox oder Optimization Toolbox auf? Ohne zumindest eines dieser beiden sehe ich keine Möglichkeit.

Diese Toolboxen setzen auf MATLAB auf und werden von Mathworks zusätzlich zu MATLAB vertrieben. Es hängt von der gekauften Lizenz ab, was man zur Verfügung hat und was nicht.

Grüße,
Harald

Fat_Tony

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 29.11.09

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2010, 10:43 Titel:

Code:

Optimization Toolbox Version 3.0.4 (R2006a)

Die hab ich dabei.

Harald

Forum-Meister


	Beiträge: 5343

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ---

Verfasst am: 05.07.2010, 11:05 Titel:

Hallo,

Dann schau dir mal

Code:

doc lsqcurvefit

an. Ich hoffe, das gabs damals schon.

Grüße,
Harald

Fat_Tony

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 29.11.09

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2010, 12:52 Titel:

Ja hab es gefunden.

wenn ich das richtig verstanden habe muss ich zunächst einmal eine Funktion erstellen. In meinem Fall wäre das:

Code:

function F = myfun(xdata)
F = A*exp(D*xdata)+B*exp(E*xdata)+C);

Diese Speicher ich unter myfun.

Anschließend erstelle ich zwei Arrays mit den x und y Werten und dem Bereich in dem ich approximieren möchte:

Code:

xdata = [0.147297615678815 0.184132493148873 0.218806593634651 0.253135125518017 0.286922573800298 0.320639702121072 0.354278754104438 0.689644889909315 1.082478644626736 1.669327502579287 2.511421644581166 ];
ydata = [0.147428533987294 0.147636329987273 0.148467468040609 0.149099745585032 0.149646142299415 0.149998160127214 0.150285545144664 0.148564126348714 0.138905173771628 0.120096678957557 0.101018486020207 ];
xo = [0; 15];

Aber wie muss ich jetzt lsqcurvefit anwenden?

Code:

[A,B,C,D,E, resnorm] = lsqcurvefit(@myfun,xo,xdata,ydata)

Harald

Forum-Meister


	Beiträge: 5343

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ---

Verfasst am: 05.07.2010, 13:02 Titel:

Hallo,

schon mal einen Blick in die Doku geworfen? Dann sollte eigentlich klar werden, dass es so nicht gehen kann. Es muss ein Parametervektor übergeben werden:

Code:

function F = myfun(A, xdata)
F = A(1)*exp(A(2)*xdata)+A(3)*exp(A(4)*xdata)+A(5));

Der Aufruf dann mit:

Code:

[bestA, resnorm] = lsqcurvefit(@myfun,xo,xdata,ydata)

xo muss ein Vektor mit 5 Elementen sein, der die Startwerte für die Parameter enthält.

Grüße,
Harald

Fat_Tony

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 29.11.09

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2010, 15:21 Titel:

Danke das funktioniert gut Very Happy

Gastausdemnorden

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 29.12.2011, 14:26 Titel:

ich weiß dieses Thema ist schon alt, aber es passt gerade so gut, bevor ich jetzt ein neues aufmache...
ich habe es genau so gemacht wie hier beschrieben, mit lsqcurvefit,
aber ich bekomme eine Fehlermeldung:
"Function definitions are not permitted in this context"
warum soll ich mir keine funktion definieren dürfen??
danke schonmal Smile

Harald

Forum-Meister


	Beiträge: 5343

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ---

Verfasst am: 29.12.2011, 15:46 Titel:

Hallo,

eine Funktion muss generell in einer eigenen Datei stehen. Es gibt Ausnahmen, aber die treffen bei dir offensichtlich nicht zu.

Insbesondere muss das "function" - Schlüsselwort am Anfang der ersten Code-Zeile stehen, und man kann nicht in einem Skript unten eine Funktion anhängen.

Falls das dein Problem nicht löst, bitte den entsprechenden Code posten.

Grüße,
Harald
