Auswertung eines Drehzahl Signals



hari96
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 21.01.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.01.2016, 18:32     Titel: Auswertung eines Drehzahl Signals
  Antworten mit Zitat
Hallo Leute,

Ziel:
Momentan versuche ich aus einem Triggersignal die Drehzahlschwankung zu bestimmen.

Hintergrund:
An einer rotierenden Zahnscheibe ist an einer bestimmten Umfangsposition eine Nut angebracht. Beim Rotieren passiert diese Nut eine Sonde, welche dann im Idealfall nur einen Impuls misst. Aufgrund einer hohen Samplingrate von f = 60000 Hz werden jedoch mehrere Impulse pro Umlauf gemessen. Für die Vergleichbarkeit der Werte möchte ich immer den ersten Impuls einer Umdrehung zu verwerten.

Methodik bislang:
ich habe ausgehend vom Mittelwert des Signals versucht das erste Maximum zu finden und dann durch einen von mir gewählten Abstand versucht das nächste Maximum zu suchen usw.. Problematisch war hierbei, dass ich im Verlauf des Triggersignals ab und zu nicht den ersten sondern den zweiten Impuls abgespeichert habe, da der erste Impuls kleiner war als der Mittelwert.

Frage:
Wie kann ich immer den ersten Impuls auslesen?

Zu mir:
Matlabanfänger Laughing

Viele Grüße
Private Nachricht senden Benutzer-Profile anzeigen


DSP
Forum-Meister

Forum-Meister



Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 21.01.2016, 19:23     Titel:
  Antworten mit Zitat
Hallo,

schau dir mal den Befehl findpeaks an. Damit lassen sich u.a. lokale Maxima finden, wobei es einige Einstellparameter für eine bedingte Suche gibt, wie Threshold, Minpeakdistance etc.

Gruß DSP
Private Nachricht senden Benutzer-Profile anzeigen

hari96
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 21.01.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.01.2016, 12:49     Titel:
  Antworten mit Zitat
Hallo DSP,

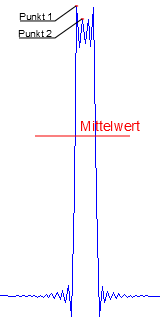

Danke für den Tipp. Im Anhang befindet sich ein Ausschnitt eines Intervalls des Signals.

Methode 1:
Ich bestimme zuerst den Mittelwert und suche von dort aus den ersten Peak. Mit einer Schrittweite = (Intervall/2) suche ich das nächste Peak auf die selbe Art und Weise. Da die Signaldatei sehr groß ist kann ich nicht genau zu 100% sagen, ob nicht eventuell der erste Peak in einem Intervall unter dem Mittelwert liegt.

Methode 2:
Mit einer for-Schleife 1:intervall:ende suche ich mit findpeaks nach dem ersten Peak. Die Funktion finpeaks sieht dabei wie folgt aus:
findpeaks(signal(1+intervall*j:intervall*i),'MINPEAKHEIGHT',mean(signal),'NPEAKS',1);
Problem hierbei ist, dass er irgendwie nicht immer den ersten Peak erwischt.

 Beschreibung:

Download
 Dateiname:  Signal.PNG
 Dateigröße:  2.91 KB
 Heruntergeladen:  418 mal
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister



Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 23.01.2016, 13:38     Titel:
  Antworten mit Zitat
Hallo,

kannst du mal bitte ein Testsignal hochladen? Z.B. als *.mat und dann packen.
Private Nachricht senden Benutzer-Profile anzeigen
