Berechnung von Geschwindigkeit aus Beschleunigung



Maccandalf
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 11.05.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.05.2017, 13:21     Titel: Berechnung von Geschwindigkeit aus Beschleunigung
  Antworten mit Zitat
Hallo,

ich habe folgendes Problem:
Für ein Viertelfahrzeugprüfstand (mit CDC zur Untersuchung von Vertikalbewegungen) muss das Signal eines Beschleunigungssensors in Simulink in Echtzeit in eine Geschwindigkeit umgerechnet werden. Dabei muss die Geschwindigkeit nicht 100% exakt sein, aber v.a. ihr Vorzeichen sollte halbwegs stimmen.
Da der Prüfstand und Sensor noch nicht bereit sind, habe ich zum Ausprobieren als Beschleunigungssignal in Simulink einen Sinus genommen und mit Störsignalen (Abweichung der Kalibration, Rauschen, Brummen, Temperaturdrift) versehen. Durch die verschiedenen Störsignale driftet die berechnete Geschwindigkeit (Integration der Beschleunigung) natürlich weg. Ich habe versucht die Maxima und Minima der Beschleunigung (mit etwas zeitlicher Verzögerung) zu erkennen und dabei den Integrator zurückzusetzen. Das funktioniert bei sinusförmiger Beschleunigung auch halbwegs gut (Anhang: v_sin). Nach Einbauen in ein Simulationsmodell des Viertelfahrzeugs sah das Geschwindigkeitssignal aber relativ schlecht aus (Anhang: v_modell), da die Beschleunigung (Anhang: a_modell) weit weg von einem Sinus ist.
Habt ihr eine Idee, wie man die Geschwindigkeit (ungefähr) berechnen kann? Es muss eine Lösung geben, da in realen Fahrzeugen mit CDC die Vertikalgeschwindigkeit auch aus der Beschleunigung berechnet wird, ich finde nur nirgends wie.

Vielen Dank für eure Hilfe

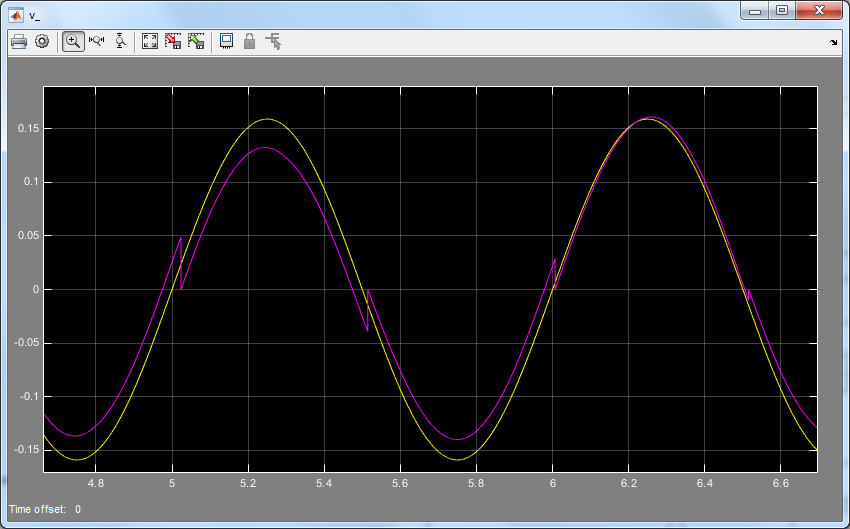

 Beschreibung:
Geschwindigkeit bei sinusförmiger Beschleunigung
gelb: reale Geschwindigkeit
lila: berechnete Geschwindigkeit

Download
 Dateiname:  v_sin.png
 Dateigröße:  51.57 KB
 Heruntergeladen:  51 mal

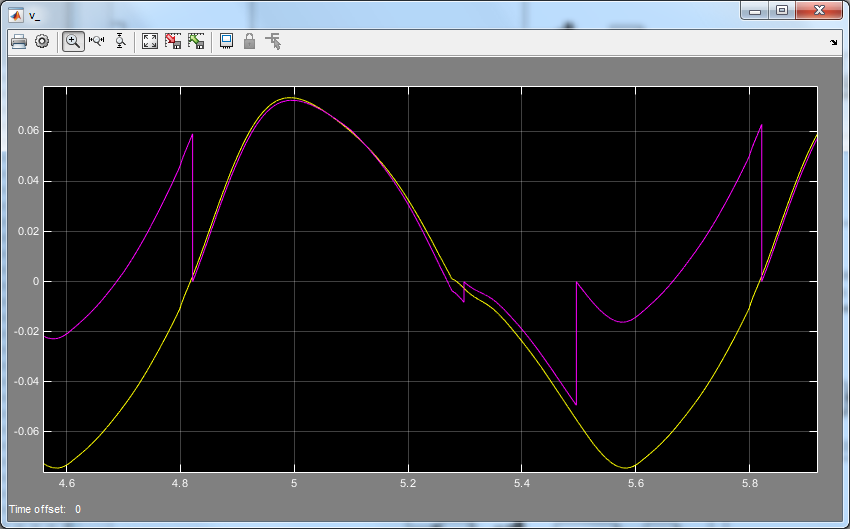

 Beschreibung:
Geschwindigkeit mit Beschleunigung von a_modell
gelb: reale Geschwindigkeit
lila: berechnete Geschwindigkeit

Download
 Dateiname:  v_modell.png
 Dateigröße:  60.96 KB
 Heruntergeladen:  61 mal

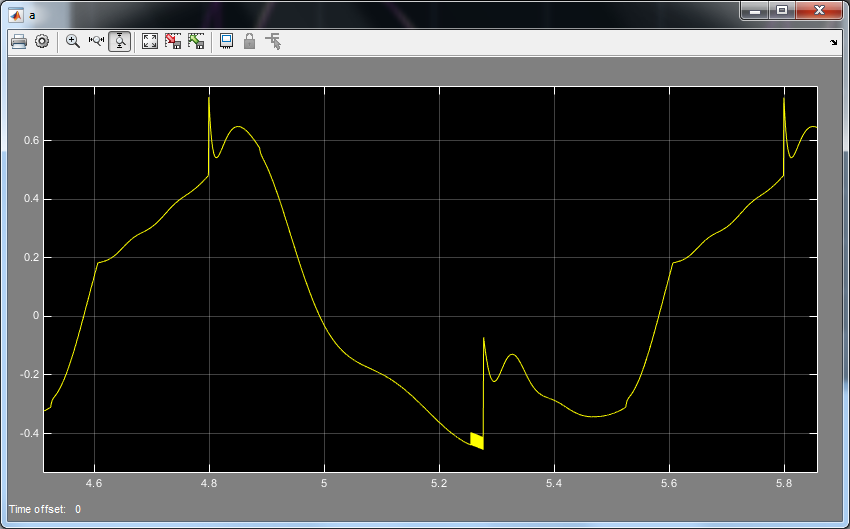

 Beschreibung:
Beschleunigung beim Simulationsmodell des Viertelfahrzeuges (bei sinusförmiger Straßenanregung)

Download
 Dateiname:  a_modell.png
 Dateigröße:  51.89 KB
 Heruntergeladen:  57 mal
