Beschriftung des Graphen



Felipe
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 02.11.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.11.2017, 10:15     Titel: Beschriftung des Graphen
  Antworten mit Zitat
Hallo zusammen,

ich habe eine kleine Frage. ich will meinen Graphen beschriften und zwar will ich dies dadurch machen, dass ich den plot unterbreche und in diese Lücke die Beschriftung einfüge.

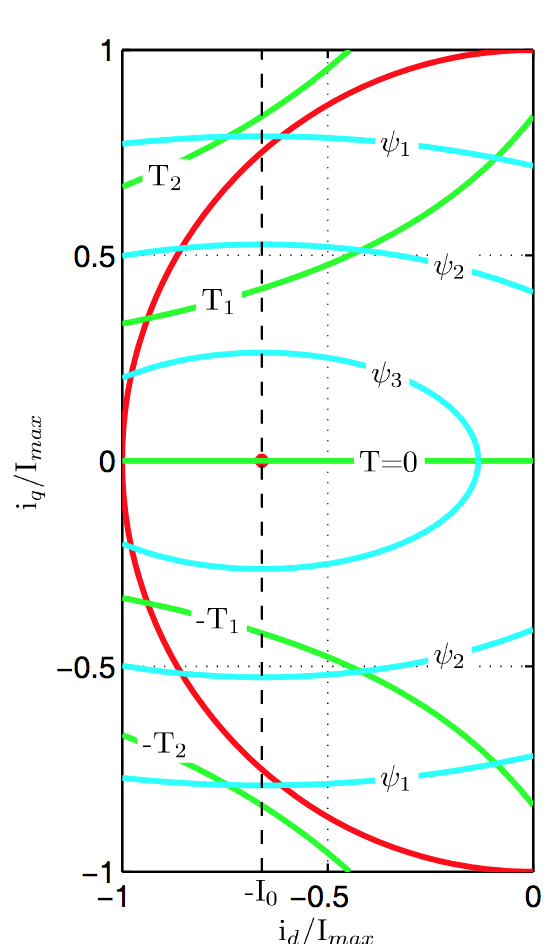

Ich habe mal ein kleines Beispiel angehängt wie das aussehen sollte.
Leider habe ich keine Ahnung wie ich das anstellen soll...
Vielleicht kann mir ja jemand weiterhelfen.
Danke!

Gruß,
Felipe

Bildschirmfoto 2017-11-02 um 10.07.56.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2017-11-02 um 10.07.56.png
 Dateigröße:  82.23 KB
 Heruntergeladen:  10 mal
Private Nachricht senden Benutzer-Profile anzeigen


denny
Supporter

Supporter



Beiträge: 3.849
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 02.11.2017, 14:23     Titel:
  Antworten mit Zitat
Es gibt in Matlab Annotationen, diese kann man nutzen oder Text-Funktion
Code:
Private Nachricht senden Benutzer-Profile anzeigen

Felipe
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 02.11.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.11.2017, 09:55     Titel:
  Antworten mit Zitat
Hi denny,

danke für deine Antwort.
Leider habe ich da nur gefunden wie ich einen Text einfüge. Wenn ich den Text über den Graphen einfüge, wird der Graph allerdings nicht unterbrochen.
Weißt du was hierzu?
Private Nachricht senden Benutzer-Profile anzeigen

denny
Supporter

Supporter



Beiträge: 3.849
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 03.11.2017, 18:01     Titel:
  Antworten mit Zitat
Hallo

wozu denn unterbrechen?

Einfacher wäre annotation textbox zu verwenden und diese intransparent zu machen

Code:

x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)

x_data = [-2 2];
y_data = [16 -16];
pos = get(gca, 'Position'); % [0.1300, 0.1100, 0.7750, 0.8150] (default)
x_normalized = (x_data - min(xlim))/diff(xlim) * pos(3) + pos(1) - 0.05;
y_normalized = (y_data - min(ylim))/diff(ylim) * pos(4) + pos(2) - 0.05;


a = annotation('textbox', [x_normalized(1), y_normalized(1), 0.1, 0.1], 'String', 'dy/dx = 0');
set(a, 'BackgroundColor', [1 1 1]);
set(a, 'FaceAlpha', 1);
set(a,'EdgeColor', 'none')


a = annotation('textbox', [x_normalized(2), y_normalized(2), 0.1, 0.1], 'String', 'dy/dx = 0');
set(a, 'BackgroundColor', [1 1 1]);
set(a, 'FaceAlpha', 1);
set(a,'EdgeColor', 'none')





wenn du Graphen wirklich unterbrechen möchtest. Dann musst du Werte manuell manipulieren und aus einem Plot zwei Plots erzeugen

Code:

% z.b für Linie von 3:12
plot([1:3, 3.5],[1:3, 3.5],'r', 5:12, 5:12,'r')
text(4, 4, 'test', 'Rotation', 45)

Private Nachricht senden Benutzer-Profile anzeigen
