Verfasst am: 05.07.2015, 16:59 Titel: Bild auf relevanten Bereich zuschneiden

Guten Tag Forum,

Ich möchte Bilder auf einen relevanten Bereich zuschneiden. Mein Code funktioniert so weit, benötigt allerdings sehr lange Zeit für den Prozess und ist auch nur spezifisch auf das Beispielbild zugeschnitten.

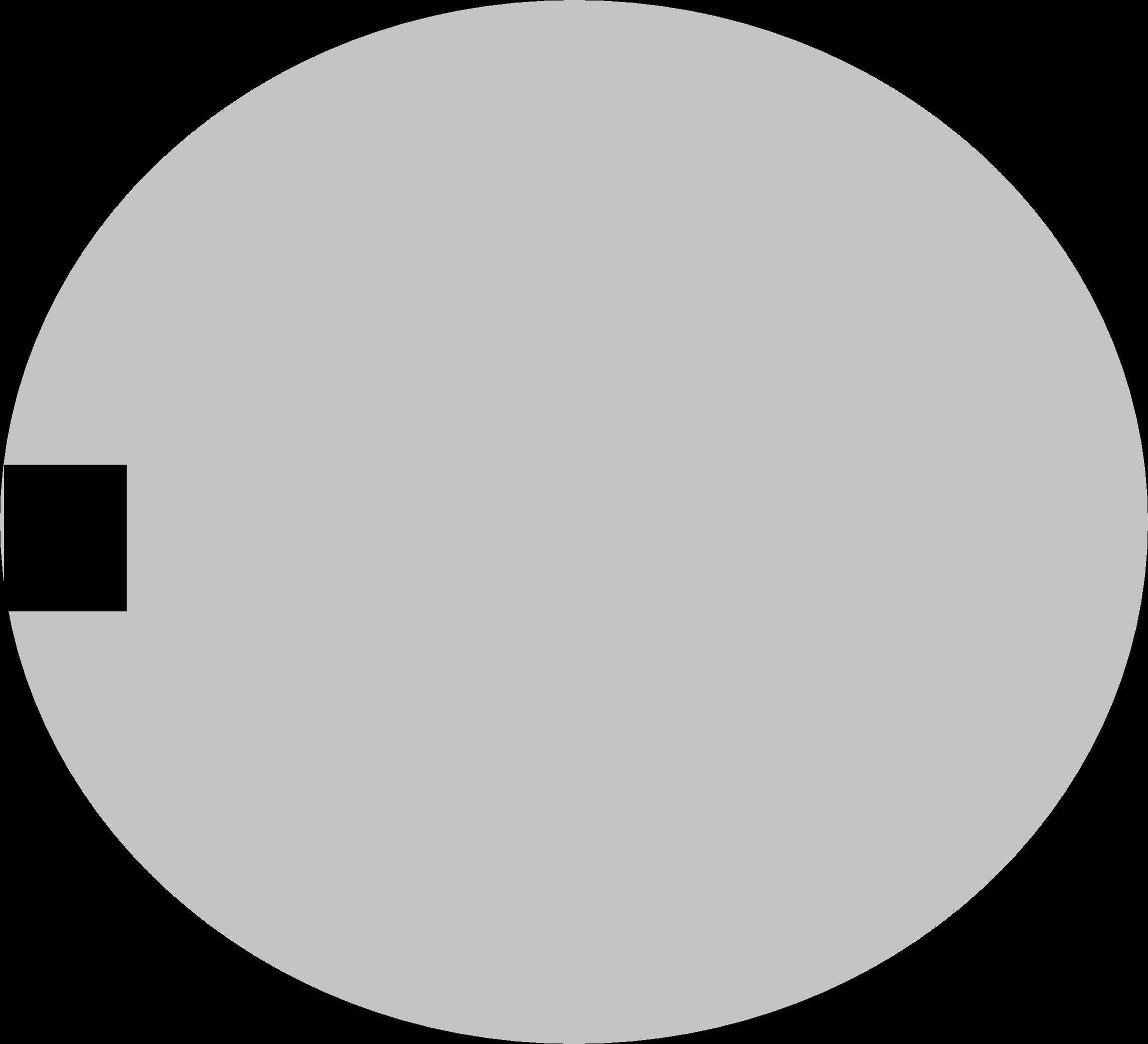

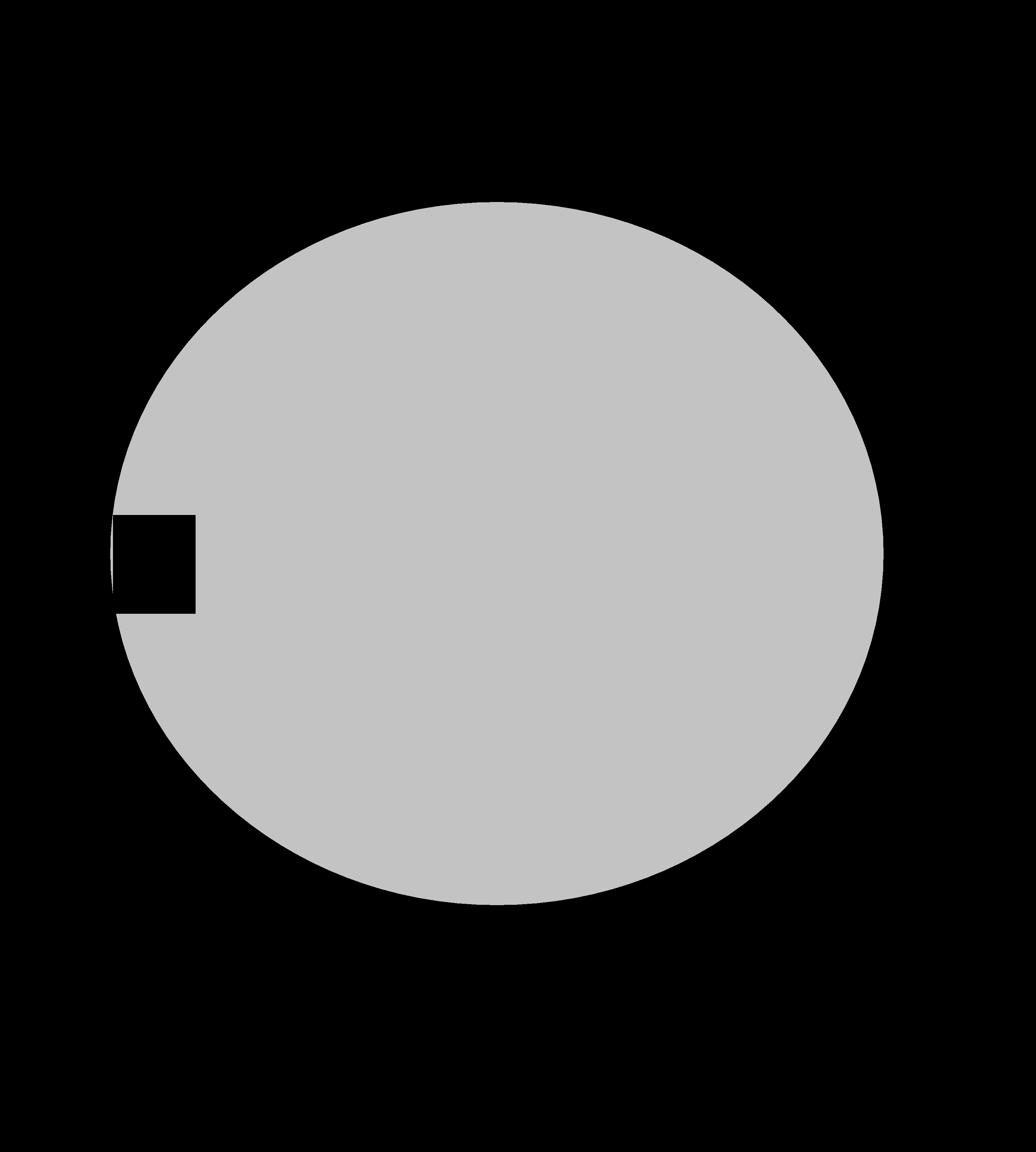

Das Beispielbild ist als 'Kreis.png' angehängt, das zugeschnitte Bild als 'Keiszugeschnitten.png'.

Code:

%% Funktion relevanterBereich

function [z1, z2, s1, s2]=relevanterBereich(x)

sz=size(x); % Größen des Bildes x bestimmen

z1=1; % Variablen auf Ausgangsbild setzen
z2=sz(2);
s1=1;
s2=sz(2);

for k=1:sz(1)
for n=1:sz(2)

if k==1 % Falls Zeile 1 schon Farbe enthält
if x(k,n,:)~=0
z1=k;
end
else if x(k,n,:)~=0 % Falls eine Zeile Farbe enthält
if x(k-1,n,:)==0 % Falls die Zeile davor keine Farbe enthält
if z1==1 % Nur der erste Wert wird gespeichert
z1=k;
end
end
end
end

if k==sz(1) % Falls letzte Zeile Farbe enthält
if x(k,n,:)~=0
z2=k;
end
else if x(k,n,:)~=0 % Falls eine Zeile Farbe enthält
if x(k+1,n,:)==0 % Falls die Zeile dannach keine Farbe enthält
z2=k;
end
end
end

end
end

for n=1:sz(2)
for k=1:sz(1)

if n==1 % Falls Spalte 1 schon Farbe enthält
if x(k,n,:)~=0
s1=n;
end
else if x(k,n,:)~=0 % Falls eine Spalte Farbe enthält
if x(k,n-1,:)==0
if s1==1% Falls die Spalte davor keine Farbe enthält
s1=n;
end
end
end
end

if n==sz(2) % Falls letzte Spalte Farbe enthält
if x(k,n,:)~=0
s2=n;
end
else if x(k,n,:)~=0 % Falls eine Spalte Farbe enthält
if x(k,n+1,:)==0 % Falls die Spalte dannach keine Farbe enthält
s2=n;
end
end
end

end
end

Funktion ohne Link?

Ich habe mir gedacht, dass ich die Zeilen und Spalten auf Farben ungleich Schwarz teste und sobald diese gefunden wurden die Zeilen bzw. Spaltenwerte zurück geben lasse. Mit Hilfe dieser Werte wird dann in einer zweiten Funktion das Bild zugeschnitten.

Code:

function y=zuschneiden(x,z1,z2,s1,s2)

Bild_zeilen=z2-z1; % Größe des neuen Bildes wird ermittelt
Bild_spalten=s2-s1;

y(1:Bild_zeilen+1,1:Bild_spalten+1,:)=x(z1:z2,s1:s2,:); % Bild zuschneiden

Funktion ohne Link?

Hat jemand eine Idee, wie ich vorallem die erste Funktion schneller und effektiver Programmieren könnte ? Bzw. ist es möglich, dass man sich das Bild anzeigen lässt und dann in diesem ein Rechteck mit der Maus zieht und alles ausserhalb dieses Rechtecks abgeschnitten wird?

Vielen Dank für eure Hilfe


Beschreibung:

Download

Dateiname:


Dateigröße:

26.29 KB

Heruntergeladen:

510 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

44.2 KB

Heruntergeladen:

519 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 05.07.2015, 17:11 Titel:

ok... ne menge code aber ich hab ein paar anregungen.

Zitat:

Code:

if k==1

Funktion ohne Link?

daws wird jedes mal ausgeführt obwohl es nur im ersten schleifen durchlauf erfüllt wird. je nach größe des bildes kann das schon ein wenig dauern.

Zitat:

Code:

if x(k,n,:)~=0

Funktion ohne Link?

das ist richtig aber ich frage lieber nach ob dir klar ist das dort ein all eingesetzt wird und kein any? wenn eine deiner farbkomponenten 0 ist wird da nix gemacht. denke das ist nich das was du willst.
das erstmal zu deinem code.
ich würde keine schleife benutzen. ich denke es giebt in der image processing toolbox schon etwas das das amcht aber wenn man das nicht hat würde ich wie in deinem programm vorgehen blos vektorisiert.
du kannst erstmal ein any über die 3. dimension machen dann hast du nur noch eine 2d matrix. dann machst du ein sum über die erste und 2. dimension. und bekommst dann ja mit find first und last die indexe der äußeren ränder.
_________________

richtig Fragen

Reiswaffel

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 19.06.15

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2015, 17:37 Titel:

Danke erstmal für die schnelle Antwort Smile

,

Also mit dem ersten Punkt hast du vollkommen Recht, die Fall unterscheidung für den letzten und ersten Punkt kann weg.

Code:

function [z1, z2, s1, s2]=relevanterBereich(x)

sz=size(x); % Größen des Bildes x bestimmen

z1=1; % Variablen auf Ausgangsbild setzen
z2=sz(2);
s1=1;
s2=sz(2);

for k=2:sz(1)-1
for n=2:sz(2)-1

if x(k,n,:)~=0 % Falls eine Zeile Farbe enthält
if x(k-1,n,:)==0 % Falls die Zeile davor keine Farbe enthält
if z1==1 % Nur der erste Wert wird gespeichert
z1=k;
end
end
end

if x(k,n,:)~=0 % Falls eine Zeile Farbe enthält
if x(k+1,n,:)==0 % Falls die Zeile dannach keine Farbe enthält
z2=k;
end
end

end
end

for n=2:sz(2)-1
for k=2:sz(1)-1

if x(k,n,:)~=0 % Falls eine Spalte Farbe enthält
if x(k,n-1,:)==0
if s1==1% Falls die Spalte davor keine Farbe enthält
s1=n;
end
end
end

if x(k,n,:)~=0 % Falls eine Spalte Farbe enthält
if x(k,n+1,:)==0 % Falls die Spalte dannach keine Farbe enthält
s2=n;
end
end

end
end

Funktion ohne Link?

Aufjedenfall schon etwas kürzer jetzt.

Zitat:

Doch glaube schon, dass hier des all passt, weil ich ja wirklich nur das Schwarz[0 0 0] erkennen möchte.

Zur Image Prozessing Toolbox: Diese besitze ich, bin allerdings noch nicht wirklich dazu gekommen diese zu nutzen bzw. ist mir noch nicht ganz klar, wie ich diese in meinen Quellcode einbinde damit automatisch etwas passiert Question

Zitat:

du kannst erstmal ein any über die 3. dimension machen dann hast du nur noch eine 2d matrix. dann machst du ein sum über die erste und 2. dimension. und bekommst dann ja mit find first und last die indexe der äußeren ränder.

Wenn ich deinen Vorschlag richtig verstehe, dann ist er auf jedenfall eine bessere Lösung.

LG Reiswaffel

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 05.07.2015, 17:54 Titel:

Zitat:

Doch glaube schon, dass hier des all passt, weil ich ja wirklich nur das Schwarz[0 0 0] erkennen möchte.

dann ist richtig. auch wenn du nicht weist was du gemacht hast Smile

Zitat:

Wenn ich deinen Vorschlag richtig verstehe, dann ist er auf jedenfall eine bessere Lösung.

denke auch Smile

darum hab ich den vorschlag gemacht.

Code:

x=imread('Kreis.png');
sx=any(any(x,3),1);
sy=any(any(x,3),2);
s1=find(sx,1,'first');
s2=find(sx,1,'last');
z1=find(sy,1,'first');
z2=find(sy,1,'last');

Funktion ohne Link?

nochmal ne anmerkung zu deinem code. diene beiden schleifen laufen eigendlich über die selben indizes. du kannst sie darum auch einfach in die selbe schleife packen. das würde das ganze schonmal beschleunigen. wenn man mit schleifen arbeitet halt gucken was man raußziehen kann. und dann gucken ob du sachen auch mit einer schleife erledigen kannst als mit 2. und dann kommt es noch drauf an wie die diemensionen des bildes sind. gibt da noch unterschiede ob die äußere schleife über den ersten oder 2. index läuft und so weiter.... aber wie gesagt bei deinem fall hier ist es auch ohne schleife möglich.
_________________

richtig Fragen

Reiswaffel

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 19.06.15

	Wohnort: ---

	Version: ---

Verfasst am: 05.07.2015, 18:00 Titel:

Wow, vielen Dank Smile

Ich versuche erstmal das "any" genau zuverstehen, weil das ist mir noch neu, aber stehe ja auch erst am Anfang Wink
