Colormap anpassen und auf Datenplot anwenden



ThKo26
Forum-Century

Forum-Century


Beiträge: 184
Anmeldedatum: 21.09.17
Wohnort: ---
Version: 2015b
     Beitrag Verfasst am: 04.05.2018, 09:38     Titel: Colormap anpassen und auf Datenplot anwenden
  Antworten mit Zitat
Hallo zusammen,

ich stehe vor eine Aufgabe und benötige eure Hilfe.

Ich habe einen Vektor (bactive), der nur aus 0 und 1 besteht. Nun möchte ich, dass die 0 blau ist und die 1 rot im Plot (Marker).
Und einen Vektor, der meine Strecke darstellt.

Mein Code um den Plot zu erstellen.
Schritt 1: erstmal die 0 und 1 plotten. Dauert sehr lange, da es viel Daten sind.

Code:
figure;
hold on;
for i=1:length(BumpstopContactFL)

    if bactive(i) == 0
        plot(Distance(i),bactive(i), 'Marker', 'o', 'Color', 'blue')
    else
        plot(Distance(i),bactive(i), 'Marker', 'o', 'Color', 'red')
    end
end


Schritt 2: ich erstelle eine Line-Plot
Code:
h = plot(Distance,bactive, 'Color', 'k' );


über den Colormapeditor habe ich mir eine eigene Map erstellt, die abgespeichert habe. Die Lade ich.
Code:
load('MyColormap.mat')
colormap (mymap)


Schritt 3: Ich füge nun die x- Achse und y- Ache hinzu und erstell eine Colorbar, die mir anzeigt, wann ich bactive habe und wenn bactive 0 ist.
Code:

xlabel ('Distance [m]')
ylabel ('bactive')
colorbar ('Ticks',[0,1],...
          'TickLabels',{'OFF','ON'})

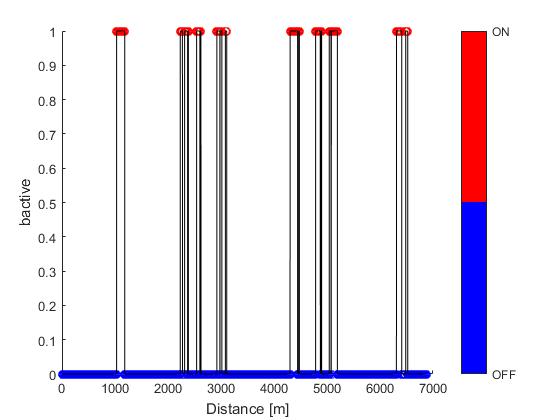

Resultat ist angehängt.

Ich habe über mehrere Umwege gemacht, um meinen Plot zu erstellen und finde die Erstellung nicht gut. Zum einem wird der Line Plot nur in Schwarz gemacht, selbst wenn ich 'Color', 'k' weglasse.

Ich bitte mir zu helfen, da ich sehr viele dieser Plots benötige und dafür einfach zu lange benötige.

Vielen Dank.

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  25.52 KB
 Heruntergeladen:  287 mal
MyColormap.mat
 Beschreibung:

Download
 Dateiname:  MyColormap.mat
 Dateigröße:  188 Bytes
 Heruntergeladen:  270 mal
matlab.mat
 Beschreibung:

Download
 Dateiname:  matlab.mat
 Dateigröße:  93.86 KB
 Heruntergeladen:  262 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 04.05.2018, 12:50     Titel:
  Antworten mit Zitat
Hallo,

Vorschlag:
Code:
load matlab.mat
on = bactive == 1;
s(1) = plot(Distance(on),bactive(on), 'ro');
hold on;
s(2) = plot(Distance(~on),bactive(~on), 'bo');
h = plot(Distance,bactive, 'g');
hold off

xlabel ('Distance [m]')
ylabel ('bactive')
legend (s, {'ON','OFF'})


Grüße,
Harald
