Drehmomentregelung permanentmagnet DC motor



sjb
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 18.05.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2016, 13:52     Titel: Drehmomentregelung permanentmagnet DC motor
  Antworten mit Zitat
Hallo liebe leute,

ich arbeite an einem projekt wobei ich ein drehmomentregelung von permanentmagnet DC Motor entwickeln soll.

ich habe gerade schwierigkeiten damit und wollte hier mal hilfe holen.
unten habe ich ein Bild von meinem System und die matlabsimulation, die ich entwickel habe.

es würde mich sehr freuen wenn ihr mir sagen könnt was ich bei der simulation falsch gemacht habe und vielleich auch wie meine strecke simulieren soll.

danke schon mal!

 Beschreibung:

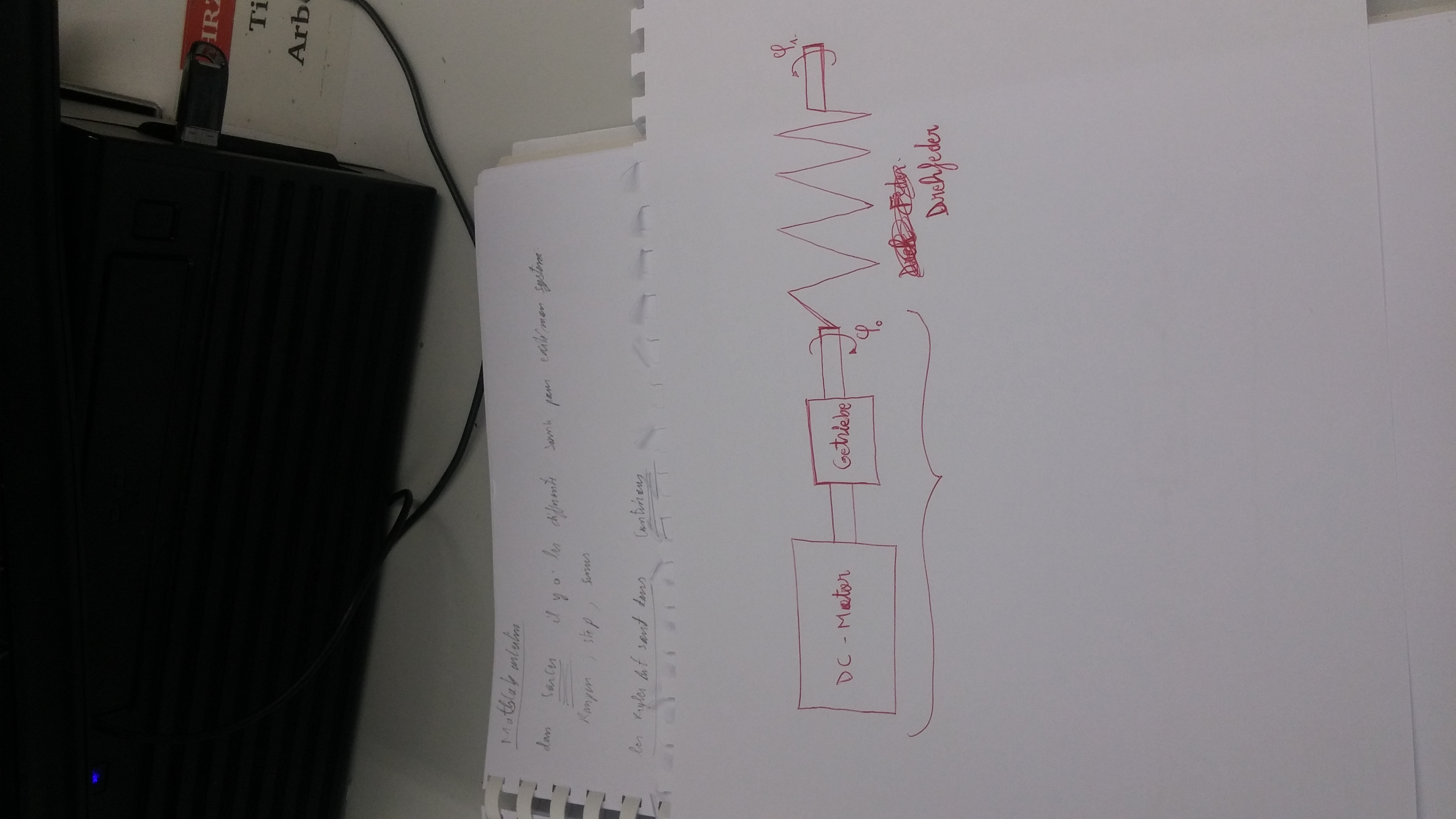

hier ist ein bild über mein System

Download
 Dateiname:  20160629_142944[1].jpg
 Dateigröße:  2.47 MB
 Heruntergeladen:  100 mal
nur_strecke.slx
 Beschreibung:
hier ist meine simulation im Matlab

Download
 Dateiname:  nur_strecke.slx
 Dateigröße:  15.89 KB
 Heruntergeladen:  89 mal
Private Nachricht senden Benutzer-Profile anzeigen


sjb
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 18.05.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2016, 15:42     Titel:
  Antworten mit Zitat
hallo Leute ,
kann mir keiner hier helfen? bitte!
Private Nachricht senden Benutzer-Profile anzeigen

@Johannes
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 27.02.16
Wohnort: München
Version: R2015b
     Beitrag Verfasst am: 29.06.2016, 17:18     Titel:
  Antworten mit Zitat
Hallo,

immer mit der Ruhe. Die Leute hier machen das freiwillig Smile.
Könntest du vielleicht einmal die Differentialgleichungen und die zugehörigen Parameter posten?
Für den Regler hast du eine Verstärkung von "1" eingetragen? Wieso?


Viele Grüße,
Johannes
Private Nachricht senden Benutzer-Profile anzeigen

sjb
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 18.05.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2016, 23:54     Titel:
  Antworten mit Zitat
Hallo,

ich danke dir schon mal!

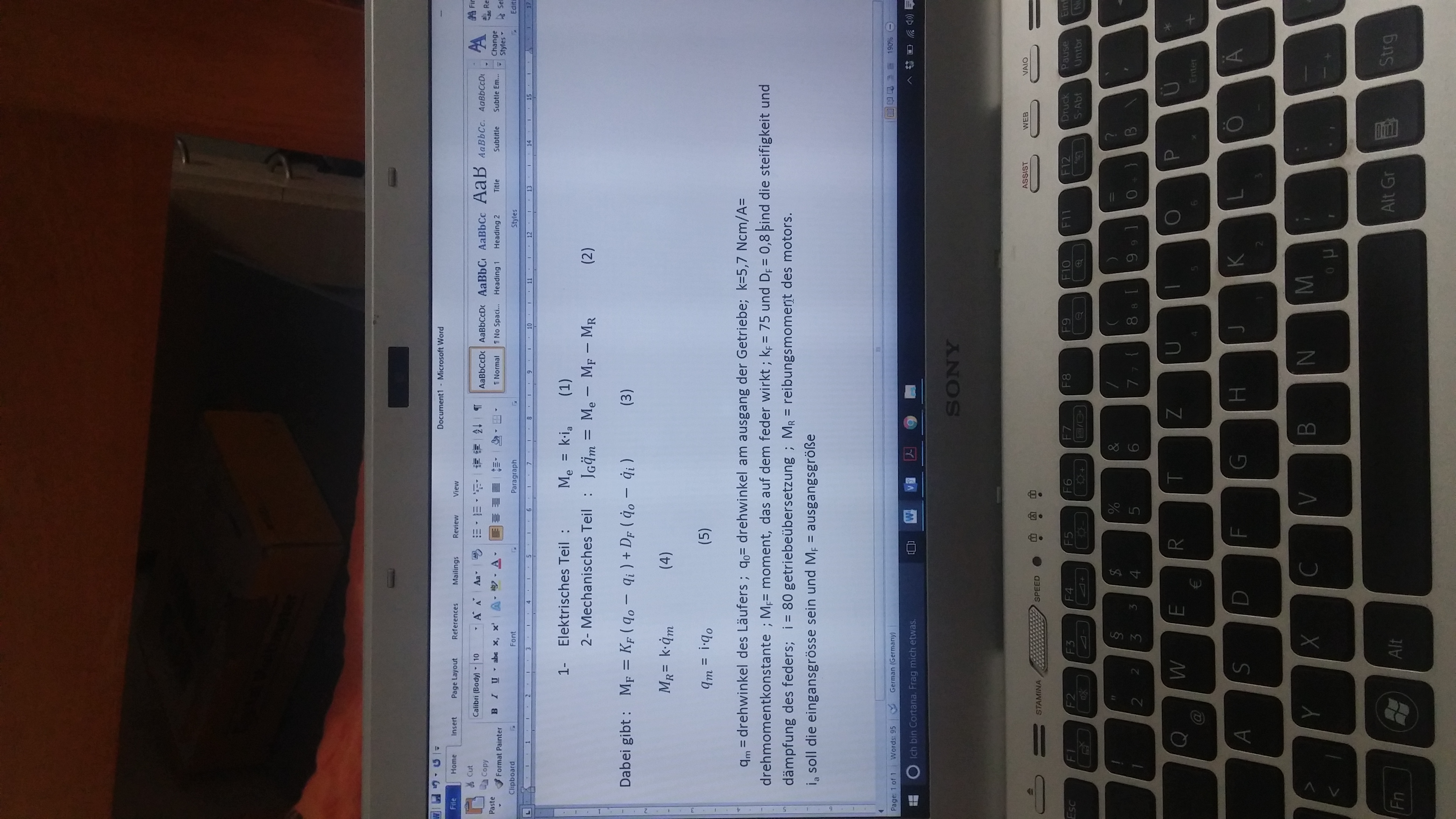

ich musste selber die bewegungsgleichung herleiten und bin da auch nicht sehr sicher. anbei habe ich ein fotos zu den Gleichungen gehängt.

die parameter für den Regler in der Matlab simulation wurde noch nicht festgelegt deswegen liegt die verstärkung erst mal bei 1.
ich mache mir so viele sorgen um die Bewegungsgleichung und die Strecke, die ich habe.

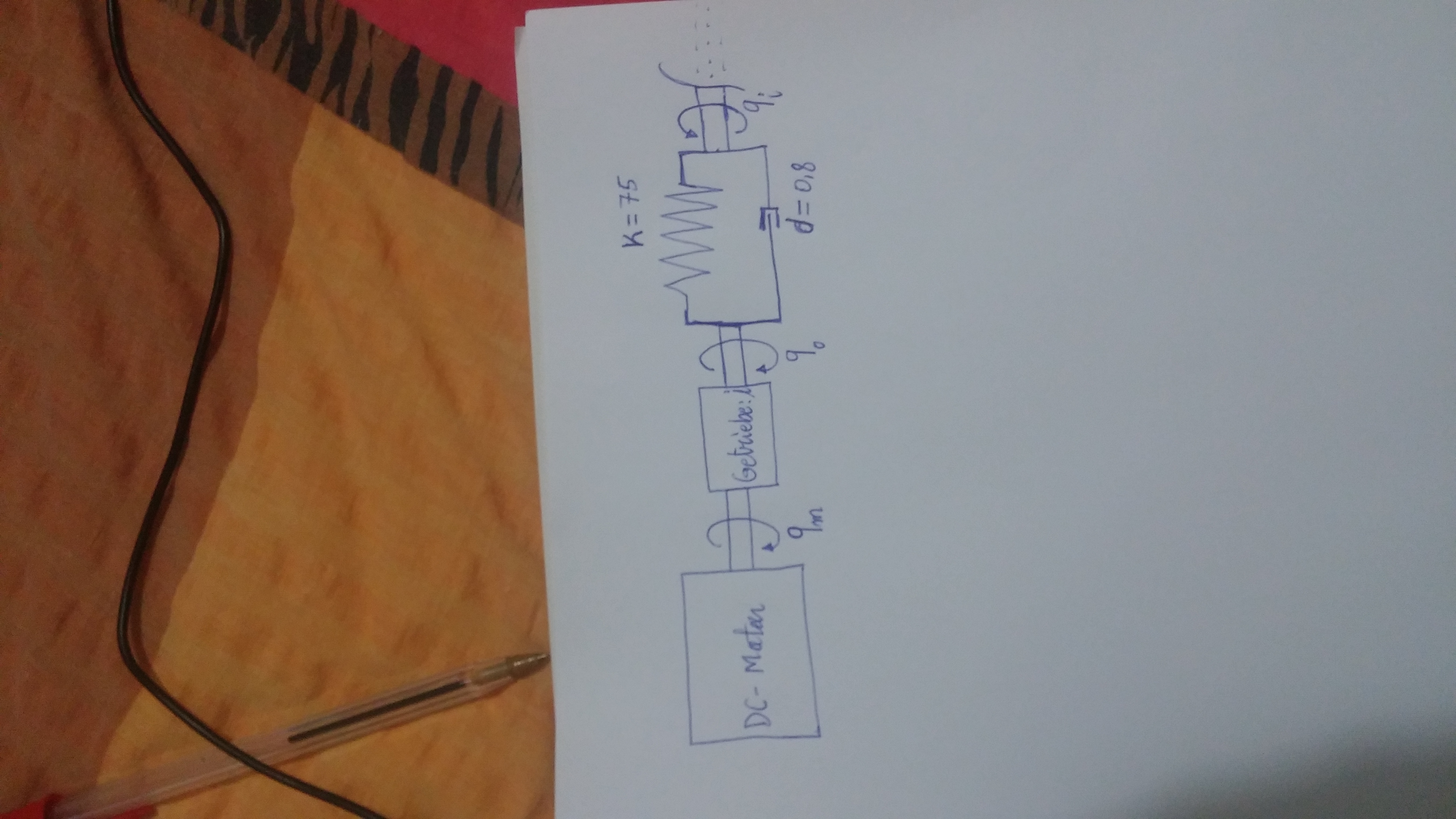

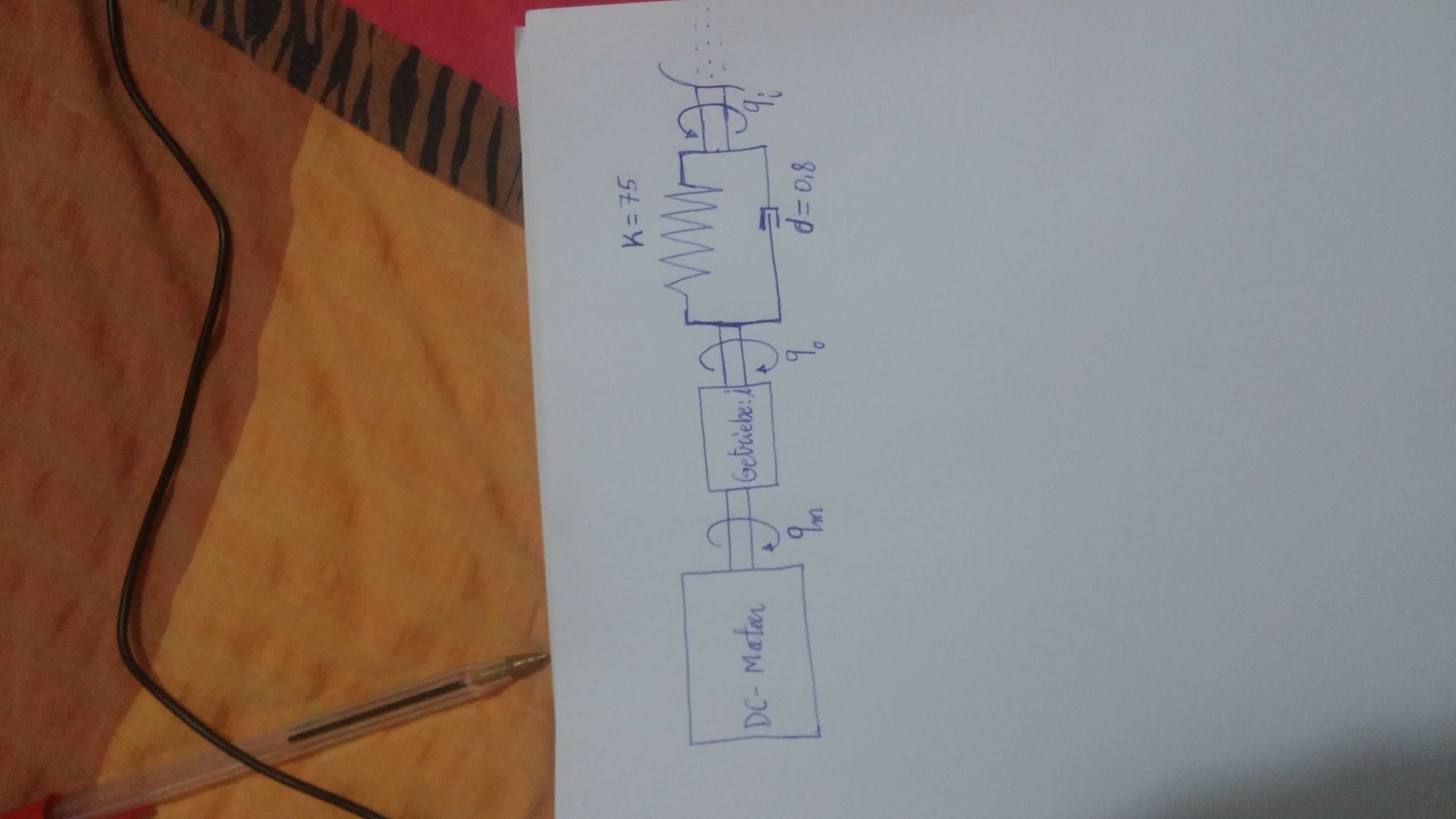

anbei ist auch noch ein Bild von dem eigentlichen System.

danke noch mal!

 Beschreibung:

Download
 Dateiname:  20160630_004859[1].jpg
 Dateigröße:  3.03 MB
 Heruntergeladen:  87 mal
 Beschreibung:

Download
 Dateiname:  20160630_004533[1].jpg
 Dateigröße:  3.05 MB
 Heruntergeladen:  98 mal
Private Nachricht senden Benutzer-Profile anzeigen

Erano1
Forum-Anfänger

Forum-Anfänger


Beiträge: 35
Anmeldedatum: 26.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.08.2016, 19:44     Titel:
  Antworten mit Zitat
Hallo,

ich weiß nicht wie weit dein Thema noch aktuell ist, aber ich habe es gerade erst gesehen.

Ohne groß auf deine Gleichungen einzugehen, gibt es ja eine relativ einfache Methode herauszufindenwie gut dein Model ist. Vergleiche deine Simulation mit deinem realen System, indem du beide mit dem selben Eingangssignal laufen lässt.

Wo genau liegen deine Probleme beim Reglerentwurf? Welchen Ansatz hast du gewählt, oder welche Vorgabe hast du?

Grüße,
Erano1
