Druckverteilung grafisch darstellen



Hans143

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.03.2016, 11:53     Titel: Druckverteilung grafisch darstellen
  Antworten mit Zitat
Hallo Leute,

ich möchte gerne mit Scilab eine Druckverteilung darstellen. Ich habe also 25 Werte von sensorischen Flächen (4x4cm) und eine gesamte Fläche von 26x26cm. Den darauf einwirkenden Druck möchte ich verschieden farbig in einer Grafik darstellen.

Wie kann ich die einzelne Flächen in einem Plot darstellen und die Farbe abhängig von den Werten ändern?

Ich habe schon etwas mit Sfgrayplot herumprobiert, aber komme da nicht so richtig weiter.

Grüße

Hans143


Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 02.03.2016, 12:05     Titel: Re: Druckverteilung grafisch darstellen
  Antworten mit Zitat
Hallo Hans143,

25 Flächen a 4x4cm ergeben aber nicht 26x26cm. Falls dies für die Darstellung von Belang ist, erkläre das bitte genauer.

Zitat:
Den darauf einwirkenden Druck möchte ich verschieden farbig in einer Grafik darstellen.

Als Kurvenverläufe? Als 2-D Fläche? Oder in 3D? Zeitlich variierende Farben?

Zitat:
Ich habe schon etwas mit Sfgrayplot herumprobiert, aber komme da nicht so richtig weiter.

Poste bitte den Code und erkläre, was noch nicht wie gewünscht funktioniert.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Hans143

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.03.2016, 13:58     Titel:
  Antworten mit Zitat
Zitat:
5 Flächen a 4x4cm ergeben aber nicht 26x26cm. Falls dies für die Darstellung von Belang ist, erkläre das bitte genauer.

Zwischen den Flächen sind jeweils 1cm Lücken.

Zitat:
Als Kurvenverläufe? Als 2-D Fläche? Oder in 3D? Zeitlich variierende Farben?

Als 2D-Fläche und zeitlich veränderlich, die Werte sollen später mal über die serielle Schnittstelle reinkommen.

Folgendes habe ich erstmal ausprobiert:

Die Funktionen x^2+y^2 habe ich einfach erstmal zum Testen ausgewählt.

Diese Funktion bestimmt aber die Farbgebung, richtig?

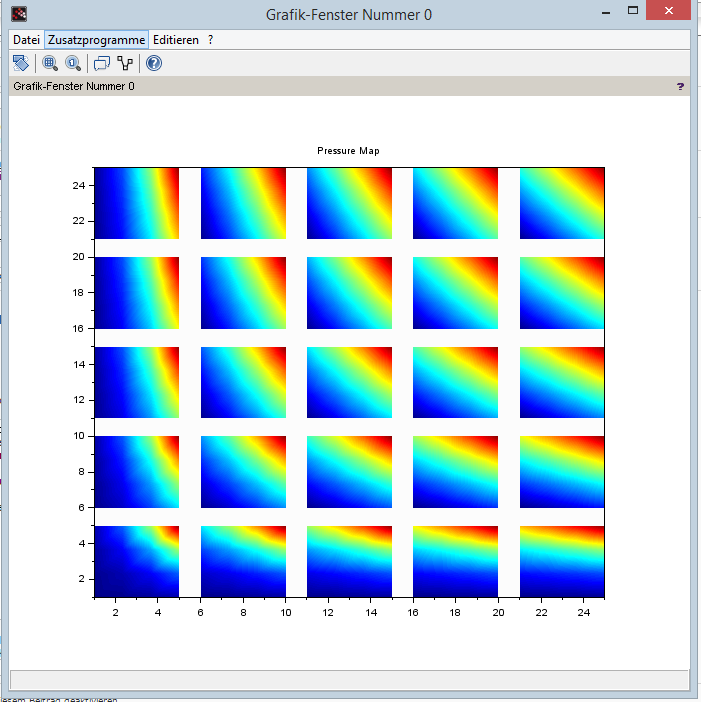

Ein Bild von dem Ergebnis habe ich auch angehängt.


Code:

clear;
clc;

// function definition
function z=cap1(x1,y1), z=x1^2*y1^2; endfunction
function z=cap2(x2,y2), z=x2^2*y2^2; endfunction
function z=cap3(x3,y3), z=x3^2*y3^2; endfunction
function z=cap4(x4,y4), z=x4^2*y4^2; endfunction
function z=cap5(x5,y5), z=x5^2*y5^2; endfunction
function z=cap6(x6,y6), z=x6^2*y6^2; endfunction
function z=cap7(x7,y7), z=x7^2*y7^2; endfunction
function z=cap8(x8,y8), z=x8^2*y8^2; endfunction
function z=cap9(x9,y9), z=x9^2*y9^2; endfunction
function z=cap10(x10,y10), z=x10^2*y10^2; endfunction
function z=cap11(x11,y11), z=x11^2*y11^2; endfunction
function z=cap12(x12,y12), z=x12^2*y12^2; endfunction
function z=cap13(x13,y13), z=x13^2*y13^2; endfunction
function z=cap14(x14,y14), z=x14^2*y14^2; endfunction
function z=cap15(x15,y15), z=x15^2*y15^2; endfunction
function z=cap16(x16,y16), z=x16^2*y16^2; endfunction
function z=cap17(x17,y17), z=x17^2*y17^2; endfunction
function z=cap18(x18,y18), z=x18^2*y18^2; endfunction
function z=cap19(x19,y19), z=x19^2*y19^2; endfunction
function z=cap20(x20,y20), z=x20^2*y20^2; endfunction
function z=cap21(x21,y21), z=x21^2*y21^2; endfunction
function z=cap22(x22,y22), z=x22^2*y22^2; endfunction
function z=cap23(x23,y23), z=x23^2*y23^2; endfunction
function z=cap24(x24,y24), z=x24^2*y24^2; endfunction
function z=cap25(x25,y25), z=x25^2*y25^2; endfunction

// first row
x1 = linspace(1,5,4);
y1 = linspace(25,21,4);
x2 = linspace(6,10,4);
y2 = linspace(25,21,4);
x3 = linspace(11,15,4);
y3 = linspace(25,21,4);
x4 = linspace(16,20,4);
y4 = linspace(25,21,4);
x5 = linspace(21,25,4);
y5 = linspace(25,21,4);

// second row
x6 = linspace(1,5,4);
y6 = linspace(20,16,4);
x7 = linspace(6,10,4);
y7 = linspace(20,16,4);
x8 = linspace(11,15,4);
y8 = linspace(20,16,4);
x9 = linspace(16,20,4);
y9 = linspace(20,16,4);
x10 = linspace(21,25,4);
y10 = linspace(20,16,4);

// third row
x11 = linspace(1,5,4);
y11 = linspace(15,11,4);
x12 = linspace(6,10,4);
y12 = linspace(15,11,4);
x13 = linspace(11,15,4);
y13 = linspace(15,11,4);
x14 = linspace(16,20,4);
y14 = linspace(15,11,4);
x15 = linspace(21,25,4);
y15 = linspace(15,11,4);

// fourth row
x16 = linspace(1,5,4);
y16 = linspace(10,6,4);
x17 = linspace(6,10,4);
y17 = linspace(10,6,4);
x18 = linspace(11,15,4);
y18 = linspace(10,6,4);
x19 = linspace(16,20,4);
y19 = linspace(10,6,4);
x20 = linspace(21,25,4);
y20 = linspace(10,6,4);

// fifth row
x21 = linspace(1,5,4);
y21 = linspace(5,1,4);
x22 = linspace(6,10,4);
y22 = linspace(5,1,4);
x23 = linspace(11,15,4);
y23 = linspace(5,1,4);
x24 = linspace(16,20,4);
y24 = linspace(5,1,4);
x25 = linspace(21,25,4);
y25 = linspace(5,1,4);

// clear graphic
clf();
// set colormap
set(gcf(),"color_map",[jetcolormap(100)]);

Sfgrayplot(x1,y1,cap1,strf="081",);
Sfgrayplot(x2,y2,cap2,strf="081",);
Sfgrayplot(x3,y3,cap3,strf="081",);
Sfgrayplot(x4,y4,cap4,strf="081",);
Sfgrayplot(x5,y5,cap5,strf="081",);
Sfgrayplot(x6,y6,cap6,strf="081",);
Sfgrayplot(x7,y7,cap7,strf="081",);
Sfgrayplot(x8,y8,cap8,strf="081",);
Sfgrayplot(x9,y9,cap9,strf="081",);
Sfgrayplot(x10,y10,cap10,strf="081",);
Sfgrayplot(x11,y11,cap11,strf="081",);
Sfgrayplot(x12,y12,cap12,strf="081",);
Sfgrayplot(x13,y13,cap13,strf="081",);
Sfgrayplot(x14,y14,cap14,strf="081",);
Sfgrayplot(x15,y15,cap15,strf="081",);
Sfgrayplot(x16,y16,cap16,strf="081",);
Sfgrayplot(x17,y17,cap17,strf="081",);
Sfgrayplot(x18,y18,cap18,strf="081",);
Sfgrayplot(x19,y19,cap19,strf="081",);
Sfgrayplot(x20,y20,cap20,strf="081",);
Sfgrayplot(x21,y21,cap21,strf="081",);
Sfgrayplot(x22,y22,cap22,strf="081",);
Sfgrayplot(x23,y23,cap23,strf="081",);
Sfgrayplot(x24,y24,cap24,strf="081",);
Sfgrayplot(x25,y25,cap25,strf="081",);

xtitle("Pressure Map");



 Beschreibung:

Download
 Dateiname:  pressure_map.PNG
 Dateigröße:  88.26 KB
 Heruntergeladen:  92 mal
