Einheiten an den Koordinatenachsen nach DIN 461


Jabba
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 22.05.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.05.2015, 23:19     Titel: Einheiten an den Koordinatenachsen nach DIN 461
  Antworten mit Zitat
Hallo,
ich bin ein ziemlicher Matlab-Anfänger und bin gerade dabei meine BA anzufertigen, habe jedoch ein extremes Problem die physikalischen Einheiten an den Achsen zu positionieren.

Von meinem Lehrstuhl wird gewünscht, dass ich die Einheiten zwischen den letzten beiden Werten an den Achsen unterbringe, bzw. falls der Abstand zwischen diesen zu klein ist soll der vorletzte Wert gegen die Einheit ersetzt werden.

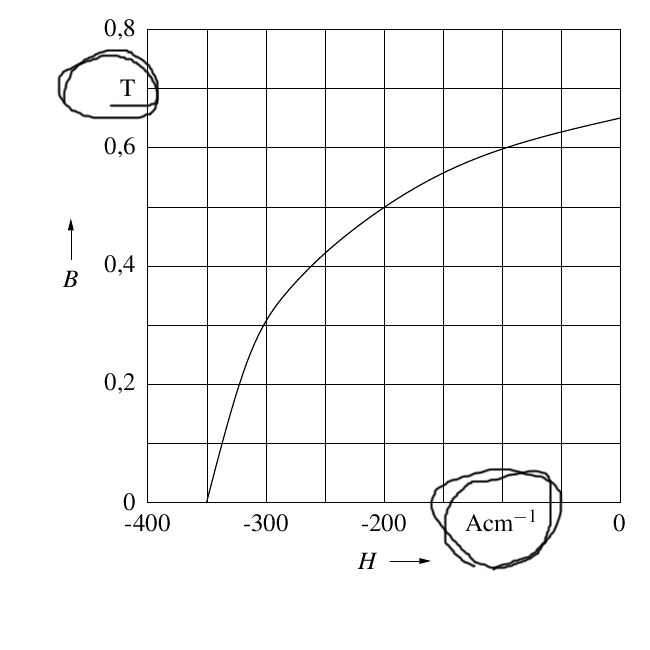

Ich habe dies in dem angehangenen Beispiel eingekreist.

Mein Programm für den Plot sieht folgendermaßen aus.
Code:

figure(2)
hline1 = plot(timeVec1,V_lam);
hline2 = line(timeVec1,V_lam,'LineWidth',2);

set(gca,'Children',[hline1 hline2])
set(gca,'FontSize',10, 'FontWeight', 'normal','FontName','TimesNewRoman','LineWidth',1);
set(gca,'ytick',-0.1:0.02:0.1)

xlabel('Zeit \rightarrow','fontsize',12);
ylabel('v \rightarrow','fontsize',12);

grid minor;
grid on;



Ein weiteres Problem ist mein Grid. Er ist schwarz und nicht grau wie in diesem Link von MathWorks.
http://de.mathworks.com/help/matlab.....lines-on-2-d-graph-1.html

Liegt das möglicherweise an meiner derzeitigen Version?
Ich benutze 2014a.

Viele Grüße und besten Dank im Voraus
Jabba

MeinPlot.fig
 Beschreibung:

Download
 Dateiname:  MeinPlot.fig
 Dateigröße:  3.13 KB
 Heruntergeladen:  442 mal
 Beschreibung:

Download
 Dateiname:  Beispiel.png
 Dateigröße:  30.87 KB
 Heruntergeladen:  547 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 24.05.2015, 17:49     Titel:
  Antworten mit Zitat
huhu
zum thema farbe des grid würde ich einfach mal auf die nächst beste suchmaschiene verweisen. da findet man schon irgend eine lösung Smile
zum thema achsen beschriftung hab ich das hier gefunden
http://www.mathworks.com/matlabcent.....ge/8722-rotate-tick-label da kann man dann selber die beschriftung zufügen und auch den latex interpreter verwenden. ich glaube das ist sonst bei xticklabel nicht möglich. wobei wenn du nur eine einheit dran willst würde ich es mal mit text versuchen. da kann man auch den latex interpreter benutzen denke ich.
grüße
