Federkennlinie Berechnung und Plot



Niklas141
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 23.03.18
Wohnort: ---
Version: R2016b
     Beitrag Verfasst am: 23.03.2018, 11:13     Titel: Federkennlinie Berechnung und Plot
  Antworten mit Zitat
Hallo zusammen,

ich möchte eine Federkennlinie darstellen, jedoch mit einer Auslenkung +- um die statische Ruhelage des Systems.

Dabei soll der Weg aber nicht bei 0 beginnen und hochlaufen, sondern Ruhelast z.B. bei 1530 N und 0mm Weg und dann +- 10 mm Weg angezeigt werden.

Berechnung läuft in Simulink, Ausgabe (Plot) aufgrund der besseren Figure Darstellung über dem Workspace.

Kann man das direkt im Simulink einstellen und/oder über dem plot(s,F) ?

Vielen Dank im Voraus und beste Grüße
Niklas

 Beschreibung:

Download

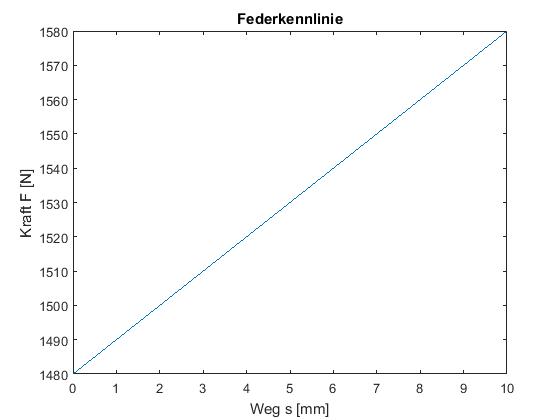

 Dateiname:  Kennlinie.jpg
 Dateigröße:  16.5 KB
 Heruntergeladen:  369 mal
 Beschreibung:

Download

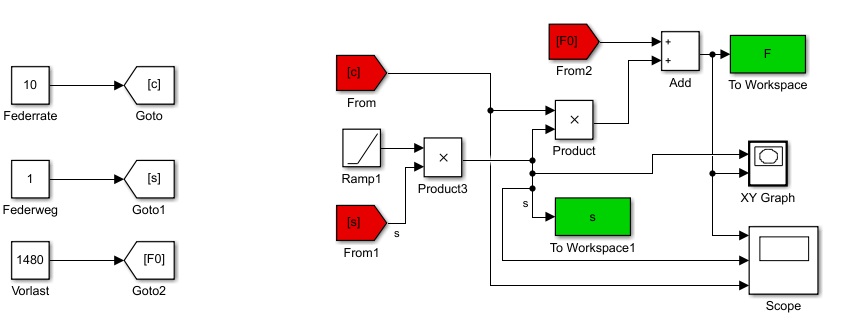

 Dateiname:  Simulink-Modell.PNG
 Dateigröße:  31.19 KB
 Heruntergeladen:  361 mal
