Frage Bodediagramm



slinshady
Forum-Century

Forum-Century


Beiträge: 113
Anmeldedatum: 12.01.16
Wohnort: ---
Version: R2012b+
     Beitrag Verfasst am: 06.08.2016, 19:59     Titel: Frage Bodediagramm
  Antworten mit Zitat
Hallo liebes Board,

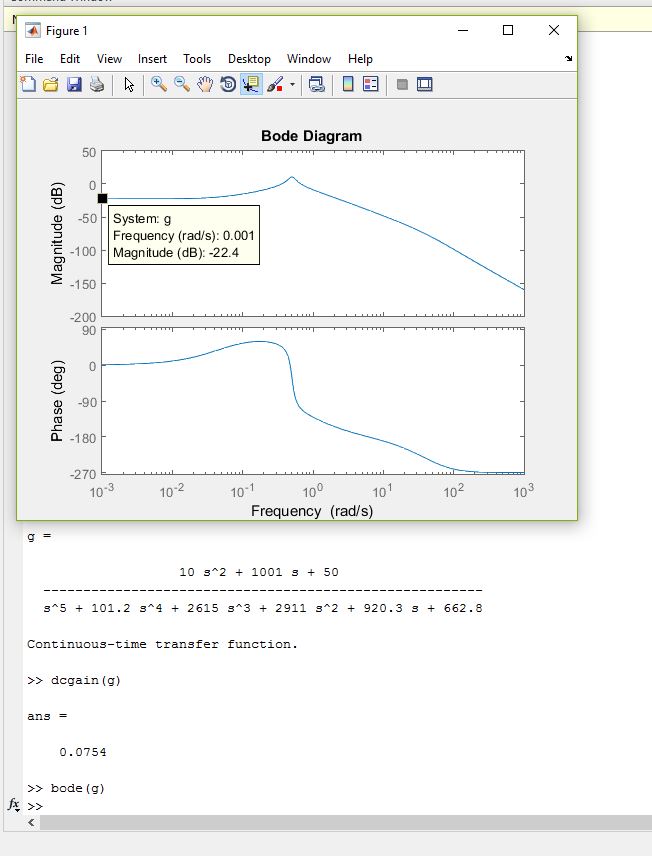

meine Frage bezieht sich auf folgendes Bodediagramm. Warum startet der Amplitudengang bei -22.4 , obwohl der dcgain nur 0.0754 ist? Ich habe glaube gerade ein grundsätzliches Verständnisproblem Rolling Eyes

Grüße sliN

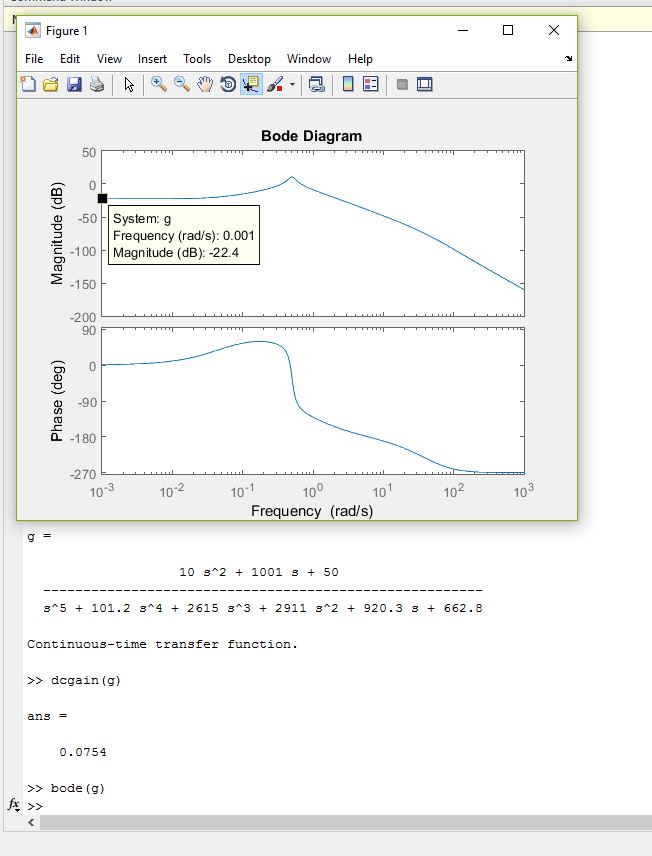

 Beschreibung:

Download
 Dateiname:  bodediagramm.JPG
 Dateigröße:  66.05 KB
 Heruntergeladen:  78 mal
Private Nachricht senden Benutzer-Profile anzeigen


huhu0815
Forum-Century

Forum-Century


Beiträge: 110
Anmeldedatum: 20.02.14
Wohnort: Dresden
Version: R2016b
     Beitrag Verfasst am: 07.08.2016, 09:22     Titel:
  Antworten mit Zitat
Hi,

der dcgain ist die Verstärkung an sich. Die Verstärkung im Bode-Diagramm ist logarithmisch.

Code:
GainBode = 20*log10(0.0754)


Also einfach nur die Umrechnung.
Private Nachricht senden Benutzer-Profile anzeigen

slinshady
Themenstarter

Forum-Century

Forum-Century


Beiträge: 113
Anmeldedatum: 12.01.16
Wohnort: ---
Version: R2012b+
     Beitrag Verfasst am: 07.08.2016, 09:46     Titel:
  Antworten mit Zitat
ich habe gerade nochmal mein Regelungstechnik 1 Skript rausgeholt und diese hier gefunden Smile

|G(j\omega)|_{dB} = 20\log\left( \frac{V}{\omega^q} \cdot \frac{\prod\limits_{i=1}^{m} |j\omega-n_i| }{\prod\limits_{i=1}^{n} |j\omega-\lambda_i|}  \right)
