Genaue Beschriftung eines Punktes auf Achsen


BenStegs
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 28.05.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.05.2017, 10:45     Titel: Genaue Beschriftung eines Punktes auf Achsen
  Antworten mit Zitat
Hallo,

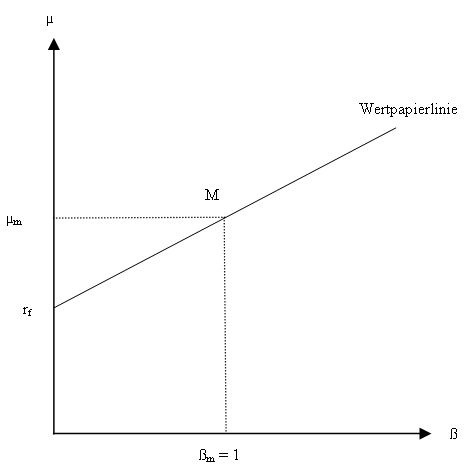

ich möchte von einem Punkt zur x- und y-Achse jeweils einen Strich mit Bezeichnung zeichnen. Siehe Bild.

Die (Wertpapier)linie habe ich bereits gezeichnet und die Achsen sind an sich beschriftet. Mir fehlt nur noch das Beschriebene.

Mein Code fürs ploten:
Code:
...
efficient = plot ([SML, aSML])
set(gca,'XTickLabel','')
set(gca,'YTickLabel','')
title('Wertpapierlinie','Fontsize',25)
set(gca,'Fontsize',16)
ylabel('Erwartete Rendite')
xlabel('Beta')


Danke schon Mal für eure Hilfe

Gruß Benni

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]

 Beschreibung:

Download
 Dateiname:  Wertpapierlinie.jpg
 Dateigröße:  11.4 KB
 Heruntergeladen:  290 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 28.05.2017, 10:51     Titel:
  Antworten mit Zitat
Hallo,

du musst die Eigenschaften XTick und YTick entsprechend setzen, und ebenso XTickLabel und YTickLabel, z.B.
Code:
set(gca,'XTick', 0.4)
set(gca,'YTick', 0.6)
set(gca,'XTickLabel','\beta_m = 1')
set(gca,'YTickLabel','\mu_m')


Die waagrechte und senkrechte Linie kann man mit dem plot-Befehl erzeugen. Du musst nur die Endpunkte angeben.

Grüße,
Harald
