Grafik-Export fehlerhaft (vektorgrafiken sind unbrauchbar)

rolle

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.07.2011, 00:02 Titel: Grafik-Export fehlerhaft (vektorgrafiken sind unbrauchbar)

Hallo miteinander!

Ich studiere Elektrotechnik und nutze Scilab seit kurzem zum Plotten und Auswerten von Mess- und Simulationsdaten, sowie auch für Aufgaben aus der Regelungstechnik.

Das Einlesen von Daten und das Plotten von Grafiken klapptn auch schon recht flüssig. Doch habe ich ernsthafte Probleme beim Export der Grafiken.

Ich möchte die Plots gerne als vektorgrafik (pdf, eps, ps, svg) exportieren um sie später in LaTEX weiterverarbeiten zu können. Doch leider sind die Files die von den Export-Funktionen (z.B. xs2eps oder auch über die GUI "exportieren nach") immer "gestört" oder unlesbar. D.h. dass lienien oder Teile von Plots fehlen, nicht angezeigt werden oder der Plot überflastert ist mit neuen Linien etc. Die erzeugten Vektorgrafiken sind völlig unbrauchbar, der Export als png, gif oder auch jpg klappt hingegen einwandfrei!

Was ich schon ausprobiert habe:

* Den Code zur Erzeugung der Grafik habe ich 1:1 aus den Help-Files übernommen (plot2d). ->verhält sich genauso wie meine selbst erzeugten sce-Dateien

* Verschiedenste Programme zum öffnen der Vektorgrafiken verwendet

* Scilab 5.3.2 als x64, und x86 installiert

* Scilab 5.2.0 als x86 installiert

=> keine Besserung!

Mein PC:
Thinkpad L512 mit Intel-I5
Win7 Prof. 64-Bit

Mein Code:

Code:

// x initialisation
x=[0:0.1:2*%pi]';
//simple plot
plot2d(sin(x));
clf();
plot2d(x,sin(x));
//multiple plot
clf();
plot2d(x,[sin(x) sin(2*x) sin(3*x)])
xgrid();
h1=legend("sinx", "sin2x", "sin3x");

Angehängt hab ich die Ausgabe als .gif und als .pdf!

Ich freue mich über >jeden< Vorschlag, wie man das Problem angehen könnte!

Vielen, vielen Dank!

Rolle[/b]

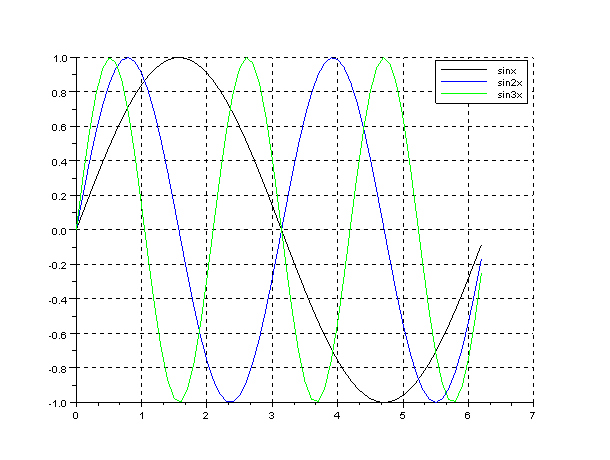

Beschreibung:

Ausgabe als gif - so sollte es aussehen!

Download

Dateiname:


Dateigröße:

9.49 KB

Heruntergeladen:

29 mal

help1.pdf

Beschreibung:

Fehlerhafte Ausgabe als pdf

Download

Dateiname:

help1.pdf

Dateigröße:

11.97 KB

Heruntergeladen:

33 mal

rolle

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.07.2011, 11:23 Titel:

Hallo,

Update: Auf einem zweiten PC mit WinXP/32-Bit funktioniert die Ausgabe wie gewünscht!!

Dummerweise benötige ich die Funktionalität vor Allem auf dem anderen System.

Folgendes hab ich schon probiert:
* Ausführen von sciex.exe im kompatibilitätsmodus für WinXPSP3
* Ausführen von sciex.exe als admin
=> keine Besserung!

Viele Grüße,

rolle

denny

Supporter


	Beiträge: 2606

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2007b, R2009b

Verfasst am: 13.07.2011, 13:07 Titel:

Hallo

Hast du ATI-Graphikkarte auf deinem Rechner?

http://bugzilla.scilab.org/show_bug.cgi?id=6692

Scheinbar tritt dieses Problem bei ATI-Grafikkarten auf.
Daher empfehle ich dir Treiber-Update.
Wenn das nicht hilft, musst du leider anderen Lösungsweg suchen.

rolle

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.07.2011, 13:19 Titel:

Hallo,

Ja genau diesen Bug Report hab ich vor kurzem auch entdeckt. Eine ATI Radeon Mobility HD5145 hab ich auch.

Ich muss noch herausfinden, wo ich den Treiber finde. Seitens Lenovo gibt es jedenfalls kein Update!

Der Grafik-Export mit FreeMAT klappt übrigens problemlos. Irgendwie gefällt mir scilab aber einen ticken besser Smile

Vielen Dank,
rolle

rolle

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.07.2011, 14:14 Titel:

Hallo,

Ein Update des Grafikkarten-Treiber brachte keine Verbesserung Sad

Viele Grüße,
rolle

denny

Supporter


	Beiträge: 2606

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2007b, R2009b

Verfasst am: 13.07.2011, 15:53 Titel:

Hallo,

Schade dann muss du dir was anderes überlegen.
Viel Erfolg!
PS:
Laut Bug Report wird dieses Problem leider erst in 5.4 behoben sein.

rolle

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.07.2011, 21:38 Titel:

Abend,

Ja, schade. Man kann wohl nichts machen. Ich werde die Vektorgrafiken für meine Bachelor-Arbeit auf meiner Arbeitsstelle erzeugen müssen (Nvidia GC...) und hoffentlich wird der Bug in der kommenden Version behoben sein Smile

Viele Grüße,
rolle

TheSaint

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 05.04.11

	Wohnort: ---

	Version: ---

Verfasst am: 02.08.2011, 15:03 Titel:

Mit Version 5.3.3 besteht das Problem weiterhin?
Wie gut klappt das bei dir, dass du auf ein anderes System ausweichst? Für die Bachelor-Arbeit müsste doch ein PC-Kauf sinnvoll sein?
Hast du nicht auch schon andere Wege versucht, die Grafiken abzuspeichern? Es muss doch mehrere Wege geben.

rolle

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 03.01.2012, 10:46 Titel:

Hallo nochmal,

Ich hab jetzt auf Version 5.3.3 "aufgerüstet", das Problem besteht weiterhin.

Leider scheint es weiterhin am besten zu sein, andere Hardware für den Plot zu verwenden.

Viele Grüße,
rolle

denny

Supporter


	Beiträge: 2606

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2007b, R2009b

Verfasst am: 03.01.2012, 12:26 Titel:

rolle hat Folgendes geschrieben:

Ich hab jetzt auf Version 5.3.3 "aufgerüstet", das Problem besteht weiterhin.

Das ist doch noch keine 5.4 Version.
Wie gesagt, laut Bug Report wird dieses Problem leider erst in 5.4 behoben sein.

rolle

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 12.07.11

	Wohnort: ---

	Version: ---

Verfasst am: 03.01.2012, 12:45 Titel:

Schon klar! Ich bezog mich im wesentlichen auf die Frage von TheSaint. Inzwischen verwende ich ja auch die 5.3.3 - deswegen passte es halt.

Viele Grüße,
rolle
