GUI - legende nicht in uipanel



stef101
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 29.07.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.07.2016, 09:21     Titel: GUI - legende nicht in uipanel
  Antworten mit Zitat
Hallo! versuche gerade, in Octave ein GUI zu programmieren. Ich benutzte viele uipanels mit plots darin für eine gute Struktur. Nun habe ich das Problem, dass es nicht richtig funktioniert, eine Legende für die plots zu erstellen. Diese befindet sich immer außerhalb der panels. Habe ein kleines Beispiel das das Problem veranschaulicht:

Code:

f = figure
p1 = uipanel('Title','Panel1','Position',[.4 .5 .32 .4]);
ax = axes('parent',p1);
plot(1:3,1:3)
legend('legende','location','east')

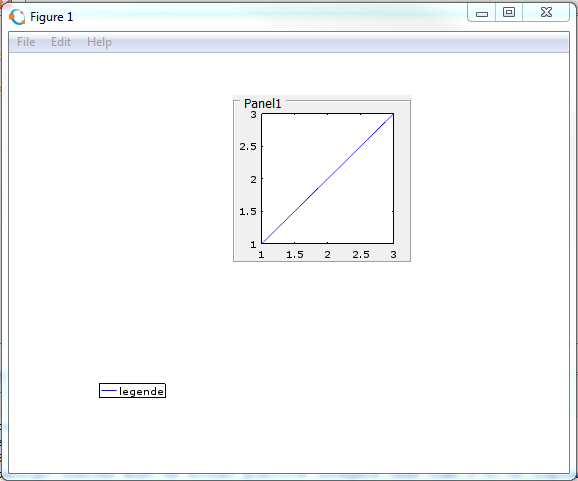

Was zu folgender Darstellung führt (Bild angehängt). Habe versucht den 'parent' von der legende auch auf p1 zu setzen, dann kommt der fehler 'plot data is empty'..
Wenn man 'location' 'west' eingibt, ist die legende weiter links zu sehen. Es macht den Anschein, dass die Legende glaubt, das Panel sei im linken unteren Eck... Hat jemand eine Idee?
Danke schonmal

 Beschreibung:

Download
 Dateiname:  legende_irgendwo.PNG
 Dateigröße:  30.03 KB
 Heruntergeladen:  91 mal
Private Nachricht senden Benutzer-Profile anzeigen


ro_mat
Forum-Century

Forum-Century


Beiträge: 158
Anmeldedatum: 20.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.07.2016, 09:57     Titel:
  Antworten mit Zitat
Hallo,

da muss irgendein Bezug nicht passen - denn kopier ich deinen Beispielcode so befindet sich die Legende bei mir innerhalb der axes - also auch so wie es gehört!

Es scheint so als würde sich deine Legende wirklich auf was anderes beziehen! Was passiert denn wenn du deinen Beispielcode und nur diesen ins Command Window kopierst?

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

stef101
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 29.07.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.07.2016, 11:25     Titel:
  Antworten mit Zitat
Danke für deine antwort.
Sehr komisch dass es bei dir funktioniert. Wenn ich den Code ins Command Window kopiere ist genau das gleiche Problem...
Das komische ist, dass der parent von der Legende die figure ist. Eigentlich sollte die Legende aber das Panel als parent haben oder? wenn ich das aber ändere mit 'set' kommt die Fehlermeldung dass es keine plotdaten gibt... Was noch komischer ist, wenn ich die größe des Panels ändere, wird auch die legende zb. länglicher.. ich bin echt überfragt

Gibt es sonst eine andere möglichkeit ohne panels mehrere plots in der GUI gut anzuordnen (außer subplot)?
lg
Private Nachricht senden Benutzer-Profile anzeigen

AndyydnaA

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.07.2016, 22:04     Titel:
  Antworten mit Zitat
Sieht nach einen Bug aus und sollte auf Savannah gemeldet werden
http://savannah.gnu.org/bugs/?group=octave

Gruß Andy
