Hochpassfilter erstellen


Zwitscher
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 18.01.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.01.2017, 18:54     Titel: Hochpassfilter erstellen
  Antworten mit Zitat
Hallo,

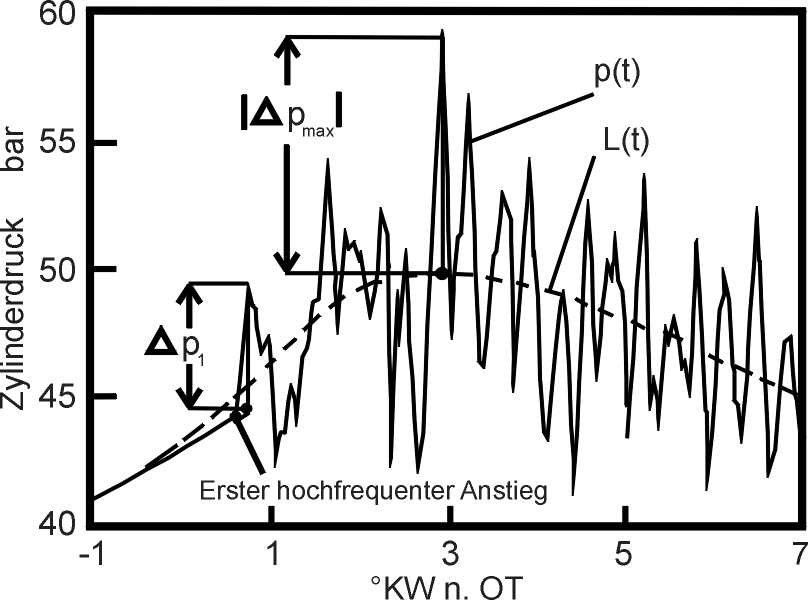

ich habe von einem Motorprüfstand 7200 Messwerte, die alle untereinander in einem Vektor? (denke ich) gespeichert sind. Durch den Plot dieser Werte bekomme ich einen Kurvenverlauf, der in der Spitze der Kurve viele kleine Spitzen aufweist. (wie im angehängten Bild dargestellt)

Dieser Druckverlauf (p(t) im Bild) soll durch eine Hochpassfilterung in den gefilterten Verlauf verwandelt werden (L(t)).

Da ich keine Ahnung von Matlab habe, dachte ich einfach den normalen, mir gegebenen Druckverlauf "durch einen Hochpassfilter" schicken. Leider weiß ich nicht wie. Auch mit der gegebenen Matlab Funktion

Code:

Fstop = 350;
Fpass = 400;
Astop = 65;
Apass = 0.5;
Fs = 1e3;

d = designfilt('highpassfir','StopbandFrequency',Fstop, ...
  'PassbandFrequency',Fpass,'StopbandAttenuation',Astop, ...
  'PassbandRipple',Apass,'SampleRate',Fs,'DesignMethod','equiripple');

fvtool(d)



komme ich nicht zurecht. Wo gebe ich hier in diesem Beispiel meine Daten ein?

Kann mir jemand helfen wie ich einen Hochpassfilter für mein Problem anfertigen kann?

Danke schon mal im voraus.

LG Zwitscher

 Beschreibung:

Download
 Dateiname:  Klopferkennung_Pzyl.jpg
 Dateigröße:  42.12 KB
 Heruntergeladen:  381 mal
Private Nachricht senden Benutzer-Profile anzeigen


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 26.01.2017, 08:22     Titel:
  Antworten mit Zitat
Hallo,

du benötigst die Funktion filter oder filtfilt für das Filtern deiner Daten mit dem entworfenen Hochpass-Objekt. filtfilt führt eine zweifache Filterung der Daten aus, so das das Filterdelay (Verschiebung des gefiltereten Signals nach rechts gegenüber dem Ursprungssignal) vermieden wird. Siehe Doku zu designfilt: http://de.mathworks.com/help/signal/ref/designfilt.html

Code:

lpFilt = designfilt('lowpassfir','PassbandFrequency',0.25, ...
         'StopbandFrequency',0.35,'PassbandRipple',0.5, ...
         'StopbandAttenuation',65,'DesignMethod','kaiserwin');
fvtool(lpFilt)
dataIn = rand(1000,1);
dataOut = filter(lpFilt,dataIn);



Gruß DSP
