Image in Figure skalieren



Tim.Weise
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 28.02.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2017, 11:32     Titel: Image in Figure skalieren
  Antworten mit Zitat
Hallo liebe Community,

ich habe ein Problem mit der Skalierung eines Bildes in meiner GUI.
Ich will für meine Bachelorarbeit das Logo meiner Hochschule einbinden, verkleinern und die Position ändern.

Hier ist mein Code:
Meine Main-Figure ist wie folgt aufgebaut:

Code:
Interface=figure        ('name', 'Interface zur Kommunikation mit dem TIA Portal',...
                             'Color','white',...
                             'NumberTitle', 'off',...
                             'MenuBar', 'none',...
                             'windowstyle', 'normal',...
                             'units','normalized',...
                             'Resize', 'on',...
                             'CloseRequestFcn', 'Close_GUI',....
                             'OuterPosition', [0 0 1 1]);


In diesem Figure sind mehrere Texte und Buttons (uicontrols) eingearbeitet.

Das Bild füge ich mit diesen Code ein:
Code:
hsh_logo_alt=imread('<Verzeichnis>/HsH_Logo.jpg');
     hsh_logo_neu=imresize(hsh_logo_alt, 0.5 );
     imshow(hsh_logo_neu);
     axis off;


Leider verkleinert sich das Bild nicht in seiner angezeigten Größe, sondern es wird nur stark verpixelt.
Wie kann ich das realisieren, dass sich nur das Bild verkleinert ohne an Qualität zu verlieren?
Habt ihr dann auch noch eine Idee wie ich die Position ändern kann? Das Bild soll in eine der Ecken plaziert werden.

Im Anhang sind noch Bilder beigefügt.

PS. Das Interface entstand ohne die Hilfe von GUIDE.

MFG

Tim

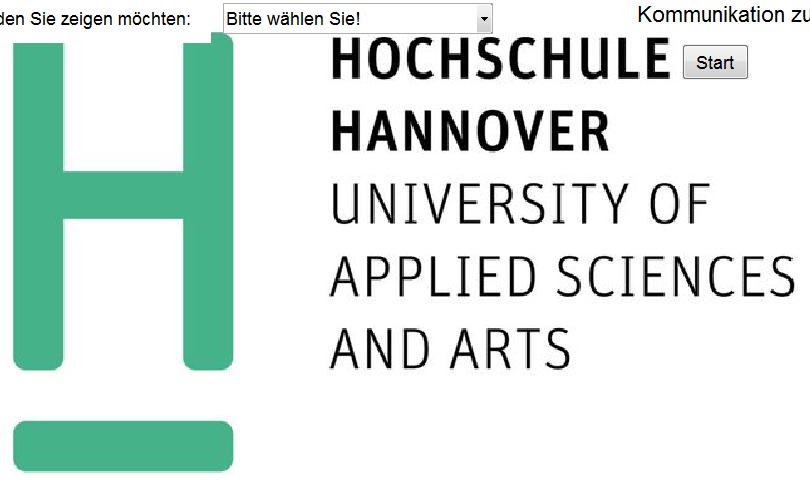

Auszug ohne imresize.PNG
 Beschreibung:

Download
 Dateiname:  Auszug ohne imresize.PNG
 Dateigröße:  82.99 KB
 Heruntergeladen:  47 mal

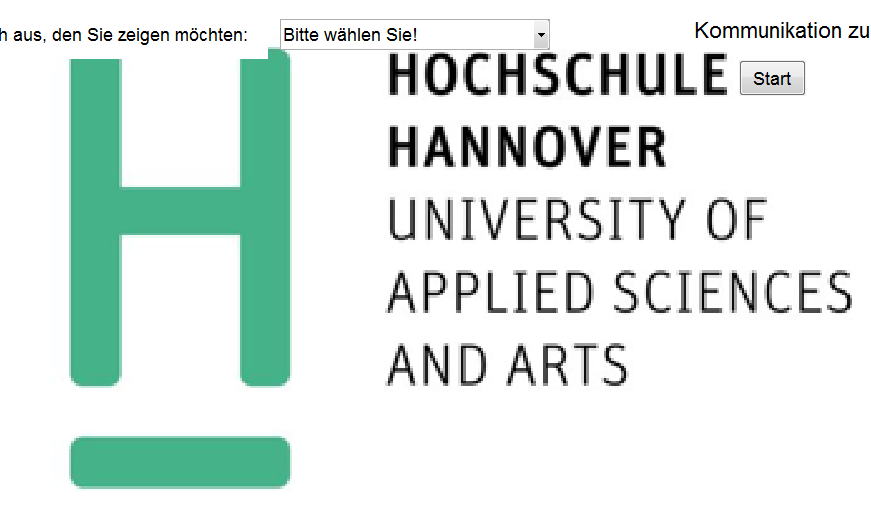

Auszug mit imresize.PNG
 Beschreibung:

Download
 Dateiname:  Auszug mit imresize.PNG
 Dateigröße:  45.08 KB
 Heruntergeladen:  55 mal
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden


Harald
Forum-Meister

Forum-Meister


Beiträge: 17.513
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 21.03.2017, 13:35     Titel:
  Antworten mit Zitat
Hallo,

du solltest statt dem Bild an sich das axes ändern, in dem das Bild angezeigt wird.

Code:
ax = axes('parent', Interface, 'Units', 'normalized', 'Position', [left, low, width, height]);
imshow(hsh_logo_alt, 'Parent', ax)


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Tim.Weise
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 28.02.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2017, 13:52     Titel:
  Antworten mit Zitat
Hallo Harald,

Super danke!
Das war genau das, was ich gebraucht habe!

Vielen Dank!

Grüße

Tim
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

denny
Supporter

Supporter



Beiträge: 3.849
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 21.03.2017, 13:55     Titel:
  Antworten mit Zitat
Hallo in dem Fall brauchst du kein imresize,
sondern du musst die Axes, wo Image dargestellt wird, entsprechend positionieren. Ich würde dafür SETPIXELPOSITION verwenden

so ungefähr:
Code:

IM = imread('ngc6543a.jpg');
[h,w,z] = size(IM);

fig = figure();
ax = axes(fig, 'XTick',[], 'YTick',[]);
setpixelposition(ax, [0, 0 , round(h/2), round(w/2)]);
image(ax, IM);
