Hallo miteinander,
ich hoffe hier ist der richtige Ort für mein Anliegen.

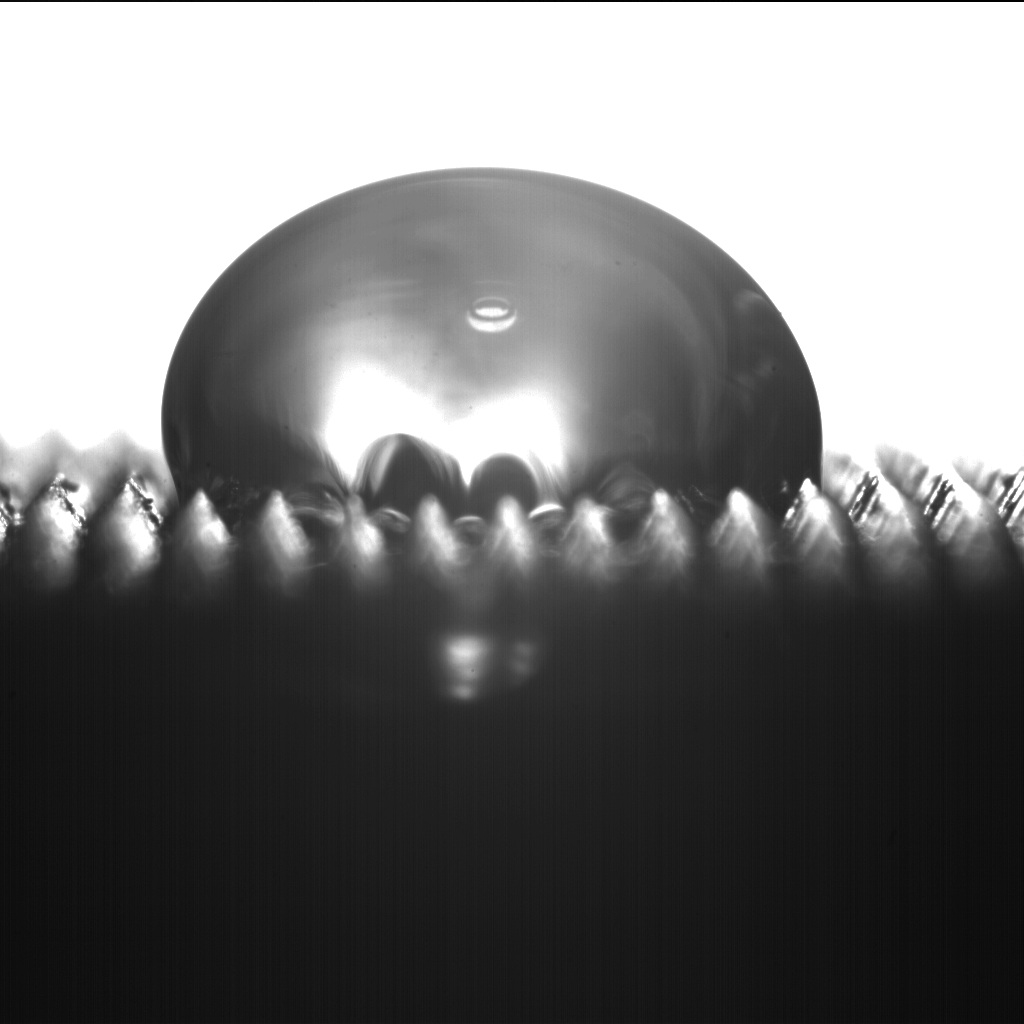

In meiner Bachelorarbeit soll ich Kontaktwinkel von Tropfen auf bestimmten Oberflächen mitstimmen. Das Tropfenvolumen wird dabei kontinuierlich vergrößert und mit einer Highspeedkamera aufgezeichnet.

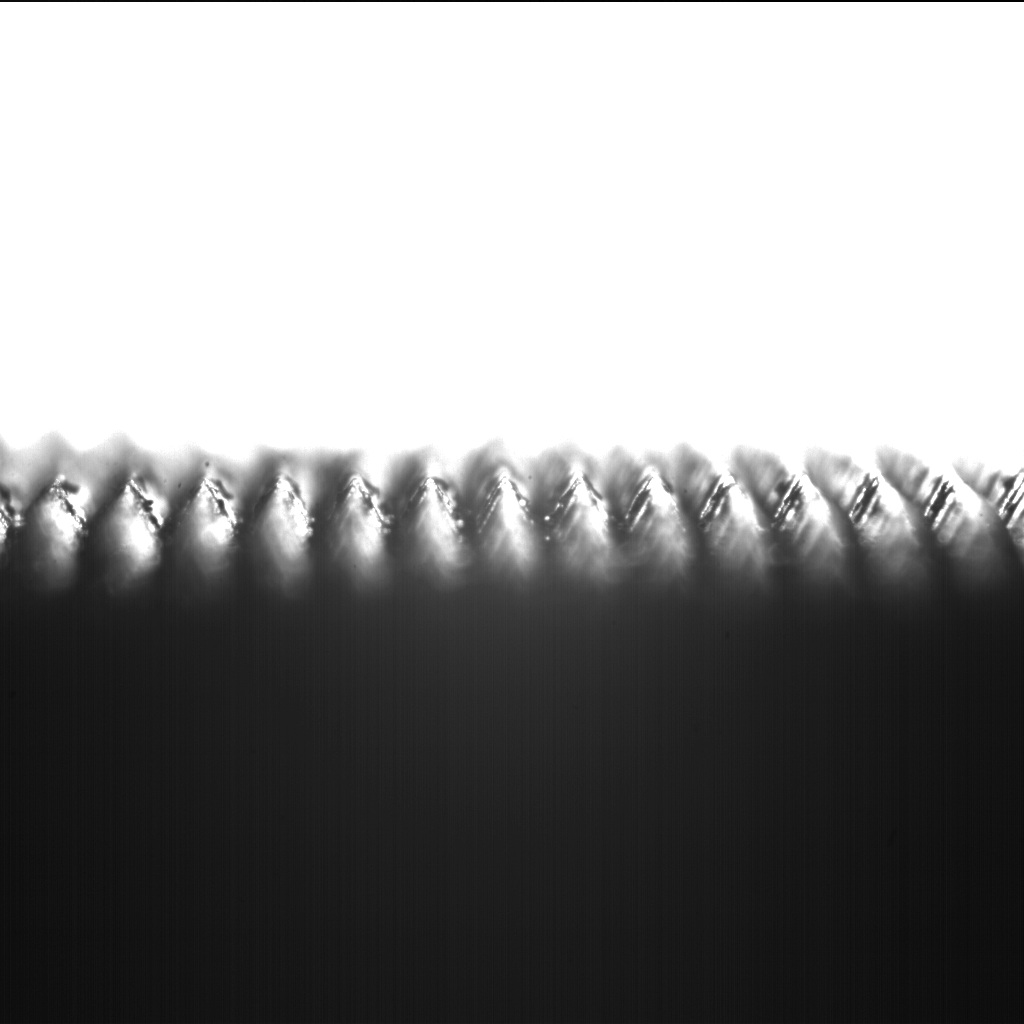

Mit Imageprocessing versuche ich nun den Winkel, den der Tropfen mit der Oberfläche einschhließt zu bestimmen, doch dies erweist sicht als ziemlich schwierig. Das Problem ist 1. die Oberflächenstruktur zu bestimmen (siehe Anhang) und 2. den Winkel zu erfassen.
Theoretisch ist es klar, was ich tun muss, leider weiß ich, da nicht nicht viel Erfahrung mit der Toolbox habe, nicht, wie ich es am besten umsetze. Ich dachte mir ich nehme ein Bild vom Hintergrund ohne Tropfen und ziehe dieses von den jeweiligen Bildern mit Tropfen ab, sodass ich die Tropfenkontur erhalte. Wie kann ich jedoch die Oberflächenstruktur bestimmen? Hat jemand Ideen oder Anregungen?
da sich bisher keiner gemeldet hat, sollst du wenigstens eine Reaktion auf deine Anfrage erhalten. Kann natürlich völlig daneben liegen, aber was soll's. Wie wäre es, wenn du zunächst alle überflüssigen Informationen aus dem Bild entfernst, so dass nur noch ein Skelett übrig bleibt?
Code:
I=imread('cameraman.tif') figure; imshow(I)
I=I(:,:,1); % falls RGB-Bild. Nur 1 Kanal
x=im2bw(I);
y=bwperim(~x);
% y=bwperim(~x, --); % hier --: 1,4,6,8,18,26 figure: imshow(y)
I2=bwmorph(x,'skel',Inf);
figure; imshow(I2)
I3=bwmorph(x,'remove');
figure; imshow(I3);
Dann könntest du noch ein Raster auf dein Bild legen:
