Interpolationsgrenzen festlegen



MadYoshi
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 05.02.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.02.2017, 15:55     Titel: Interpolationsgrenzen festlegen
  Antworten mit Zitat
Hallo,
Ich habe ein paar Probleme bei der Auswertung meiner Messdaten. Ich habe in einem Fließgerinne im Querprofil an mehreren Messpunkten Fließgeschwindigkeiten gemessen (Profildatei im Anhang) und wollte mir über contourf die Isolinien der Geschwindigkeitsverteilung angucken. Soweit klappt das auch halbwegs aber ich komme mit den Grenzen, Randbedingungen noch nicht zurecht. So werden die Messdaten nur innerhalb des Messrasters interpoliert (Bild im Anhang). Ich hätte jedoch es gerne so, dass zur jeweils zur linken und rechten Böschung und zur Sohle hin gegen Null und nach oben hin zur Wasserspiegellage hin normal weiter interpoliert wird.

Code:

clc; clear;

Data=xlsread('FilterData.xlsx');
%X=Data(:,1);        X(1:4,:)=[];
Y=Data(:,2);        Y(1:4,:)=[];
Z=Data(:,3);        Z(1:4,:)=[];
Good=Data(:,20);    Good(1:4,:)=[];
Vx=Data(:,23);      Vx(1:4,:)=[];
Vy=Data(:,24);      Vy(1:4,:)=[];
Vz=Data(:,25);      Vz(1:4,:)=[];


X=Y;
Y=Z;
Z=Vx;

[XX,YY]=meshgrid(0.0:0.01:2.0, 0.0:0.01:0.25);
ZZ=griddata(X,Y,Z,XX,YY,'linear');
contourf(XX,YY,ZZ);
hold on;
plot(X,Y,'x')

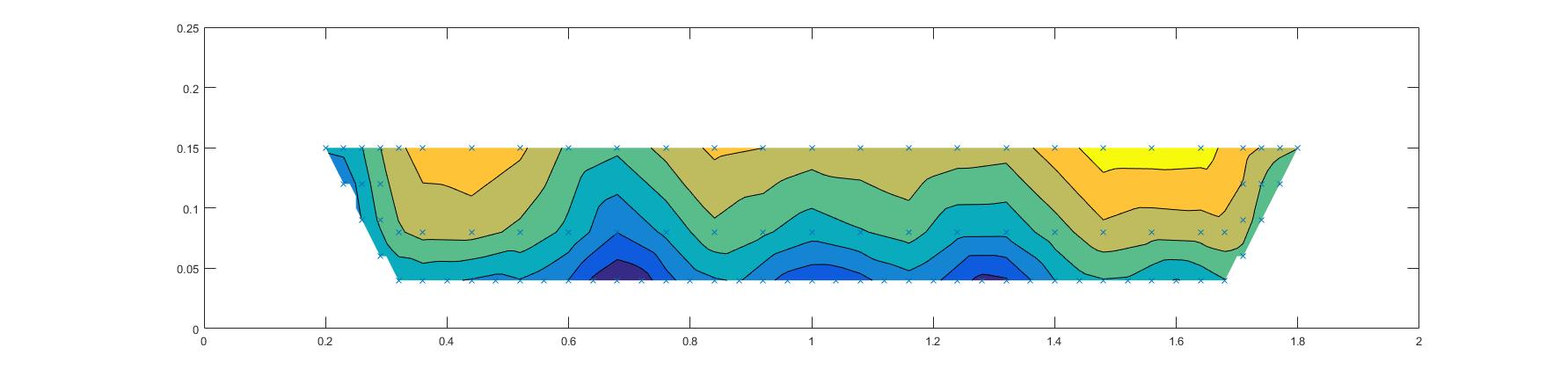

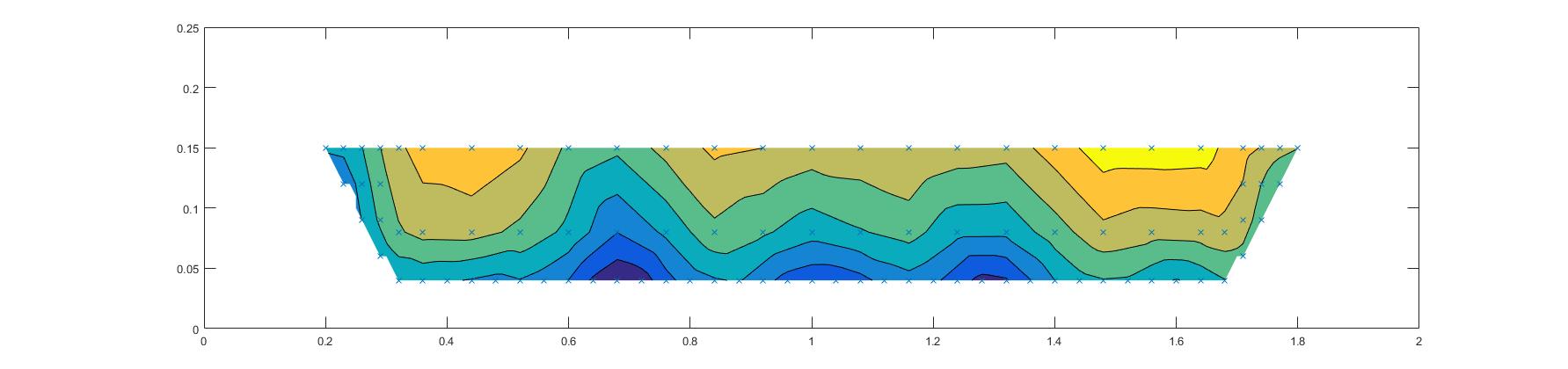

 Beschreibung:
Plotausgabe

Download
 Dateiname:  Iso.jpg
 Dateigröße:  49.73 KB
 Heruntergeladen:  268 mal

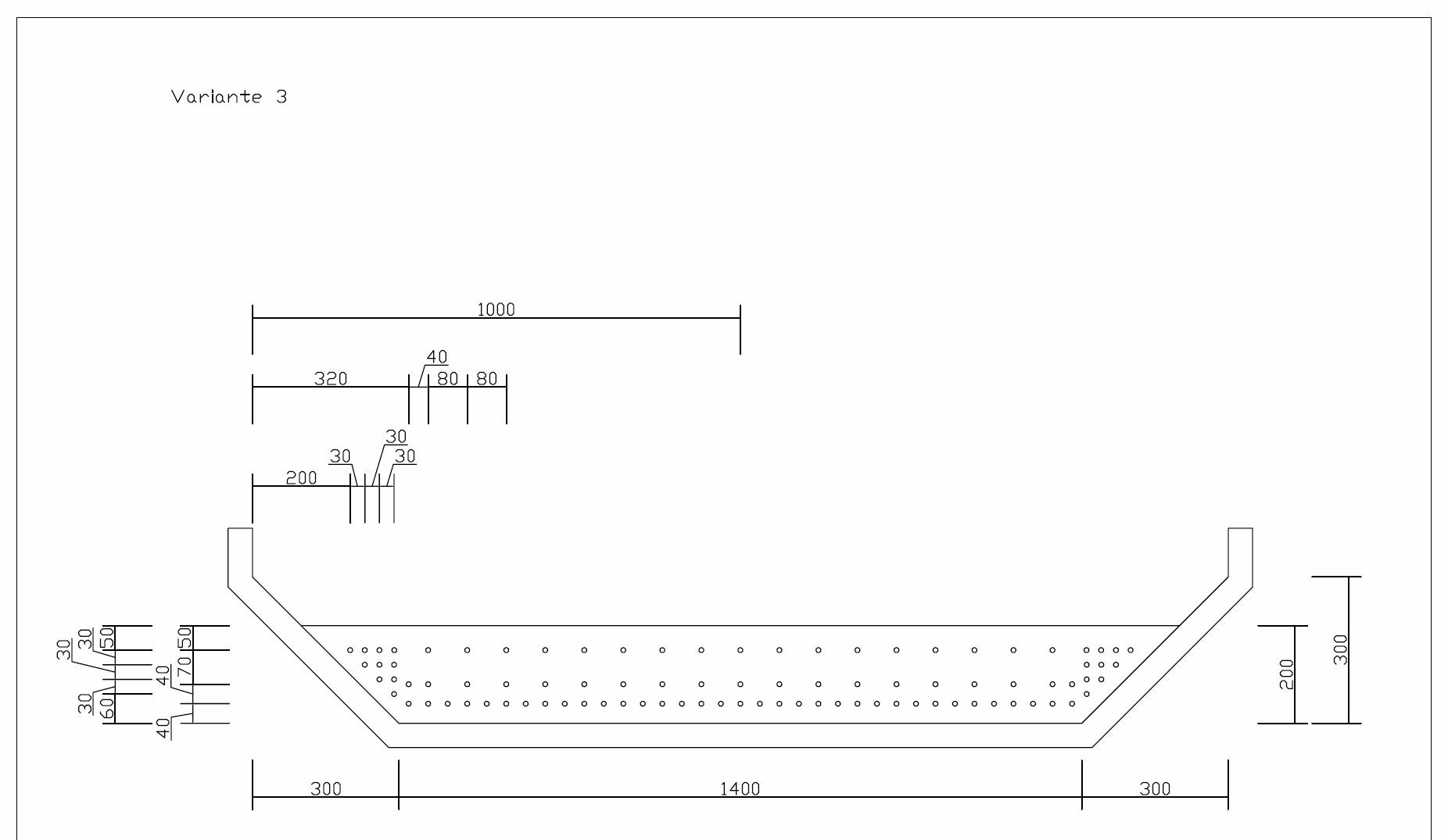

Variante 3.jpg
 Beschreibung:
Messraster

Download
 Dateiname:  Variante 3.jpg
 Dateigröße:  107.96 KB
 Heruntergeladen:  249 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.02.2017, 19:15     Titel:
  Antworten mit Zitat
Hallo,

wenn ich das richtig verstehe, möchtest du neben der Interpolation auch eine Extrapolation haben. Dazu kannst du scatteredInterpolant verwenden.

Grüße,
Harald
