isosurface plot



kwd46056
Forum-Anfänger

Forum-Anfänger


Beiträge: 39
Anmeldedatum: 27.10.17
Wohnort: Regensburg
Version: ---
     Beitrag Verfasst am: 17.01.2018, 16:08     Titel: isosurface plot
  Antworten mit Zitat
Hallo,
brauche wieder Hilfe Smile. Diesmal bezüglich eines Plottes. Genaugenommen um den isosurface plot. Aus der Doku werd ich nicht schlau wie dieser Befehl genau funktioniert.

Möchte einen 3D Plot mit vier Variablen erstellen. Habe dafür in Matlab alle benötigten Daten in ein Result geladen. Dieser beinhaltet eine 1x27 Matrix, bei der jeweils eine 1x1 Matrix mit den 4 Variablen (v,l,d,z) und entsprechenden Werten hinterlegt sind.

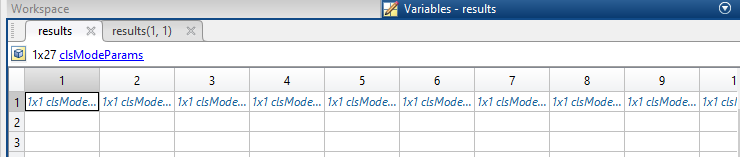

Ich hoffe ihr versteht, wie ich das meine. Hab zum verständnis ein Bilder im Anhang hinzugefügt mit der 1x27 Matrix.

Nun will ich will ich die Ergebnisse der 1x27 Matrix in einem 3D isosurface darstellen. Dabei soll die Variable l auf die x-Achse, v auf y-Achse, d auf z-Achse und die 4te Variable z soll durch ein color auf der Fläche dargstellt werden.

Mein Problem liegt nun darin, wie ich die 4 Variable aus der jeweiligen 1x1 Matrix in den Plot reinbekomme.

Meine erster Ansatz wäre folgendermaßen, der natürlich nicht fnktionieren kann:

Code:

[l,v,d,z] = flow;
p = patch(isosurface(l,v,d,z,-3));



Ein jemand einen hilfreichen tipp?

Gruss
kwd46056

 Beschreibung:

Download
 Dateiname:  1x27.PNG
 Dateigröße:  10.89 KB
 Heruntergeladen:  14 mal
Private Nachricht senden Benutzer-Profile anzeigen


kwd46056
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 39
Anmeldedatum: 27.10.17
Wohnort: Regensburg
Version: ---
     Beitrag Verfasst am: 18.01.2018, 09:59     Titel:
  Antworten mit Zitat
Hallo,
vielleicht kann mir nun jemand weiterhelfen Smile.

Ich habe nun 4 Variable (X,Y,Z,V) diese haben jeweils eine 3x3x3 Matrix in der Form double. Nun möchte ich diese Matrizen mit dem isosurface Befehl plotten. Ist diese vorgehensweise richtig so oder ist es besser mit Vektoren zu plotten?

Ich habe mir wie oben schon erwähnt versucht das durch die Hilfe selbst beizubringen, aber es klappt einfach nicht.

Ich wäre überdankbar wenn mir einer von euch helfen könnte.
Danke im Voraus,

Gruss
kwd46056
Private Nachricht senden Benutzer-Profile anzeigen
