Mein erstes mal mit Scilab und ich brauche etwas Starthilfe



arcsin

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.01.2018, 15:11     Titel: Mein erstes mal mit Scilab und ich brauche etwas Starthilfe
  Antworten mit Zitat
Hallo liebe community,

Ich habe gerade erst angefangen Elektrotechnik zu Studieren und der Prof. der für alle wichtigen Fächer meiner späteren Spezialisierung zuständig ist schwört auf Scilab als matlab ersatz, aus legalen Gründen. Also muss ich mich damit auseinandersetzen und habe so meine Starterschwierigkeiten...

Nun habe ich folgende Aufgabe:



Ich habe leider absolut keinen Ansatz wie ich die Koordinatensysteme richtig plotte. Den kleinkram wie Intervalle bestimmen und Funktionen aufstellen habe ich jedoch alles schon hinbekommen. Die offizielle Scilab Seite hilft zwar weiter, aber nur sehr sehr schleppend. Ich hoffe jemand kann mir das ganze hier leichter erklären.

Danke im Vorraus Smile

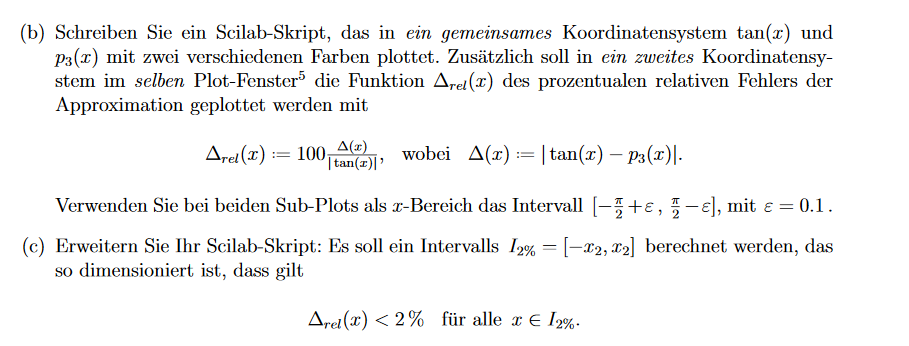

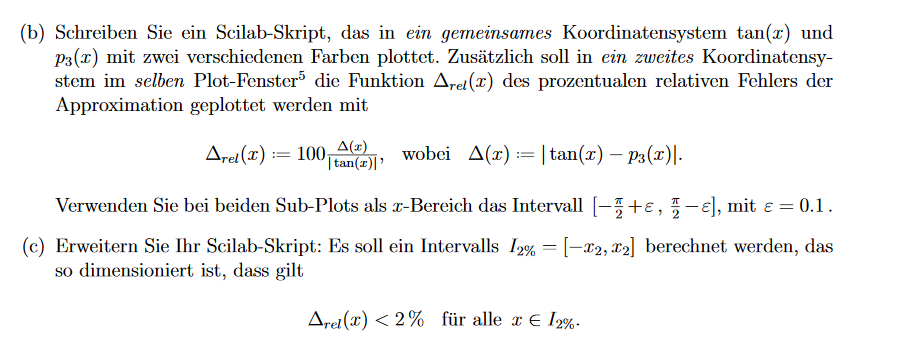

 Beschreibung:
Das ist nochmal das eingefügte Bild der Aufgabenstellung

Download
 Dateiname:  scilabhilfe.png
 Dateigröße:  42.94 KB
 Heruntergeladen:  39 mal


arcsin

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.01.2018, 14:52     Titel:
  Antworten mit Zitat
Update: Mein code sieht bisher folgendermaßen aus:

Code:

x = linspace(-%pi/2+0.1, %pi/2-0.1)
Fkt = tan(x)
P3 = x+1/3*x^3

Deltax = abs(Fkt - P3)
DeltaRel = 100*Deltax/abs(Fkt)

subplot(2,1,1)
plot2d(x, Fkt, style=5)

subplot(2,1,1)
plot2d(x, P3, style=2)

subplot(2,1,2)
plot2d(x, DeltaRel, style=3)



Das Problem ist nun, dass für DeltaRel eine konstante berechnet wird? Im gegenzug dazu ist Deltax aber ohne Komplikationen zu plotten... warum?

JackTheRippchen
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 26.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.03.2018, 16:20     Titel:
  Antworten mit Zitat
Zum Problem: x, Fkt und P3 sind Vektoren. Wenn du eine Multiplikation/Division elementweise ausführen willst, muss ein Punkt vor den jeweiligen Operator gesetzt werden - sonst werden die Regeln für Matrizenrechnung angewandt. (Gilt übrigens auch in MATLAB/Octave.)

Allgemein: Ich würde mir angewöhnen, jede Anweisung mit einem Semikolon abzuschließen. Dann hast du weniger Synthaxprobleme, wenn du mal die Programmier-/Skriptsprache wechselst.

Code:

x = linspace(-%pi/2+0.1, %pi/2-0.1);
Fkt = tan(x);
P3 = x + 1/3 .* x .^ 3; // erster Punkt ist freiwillig, zweiter Punkt ist Pflicht

Deltax = abs(Fkt - P3);
DeltaRel = 100 * Deltax ./ abs(Fkt);

subplot(2,1,1);
plot2d(x, Fkt, style=5);

subplot(2,1,1);
plot2d(x, P3, style=2);

subplot(2,1,2);
plot2d(x, DeltaRel, style=3);


... funktioniert bei mir.
