Messdaten im Subplot mit einzelnen Punkten und Trendlinie



ThKo26
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 58
Anmeldedatum: 21.09.17
Wohnort: ---
Version: 2015b
     Beitrag Verfasst am: 22.11.2017, 22:47     Titel: Messdaten im Subplot mit einzelnen Punkten und Trendlinie
  Antworten mit Zitat
Hallo zusammen,

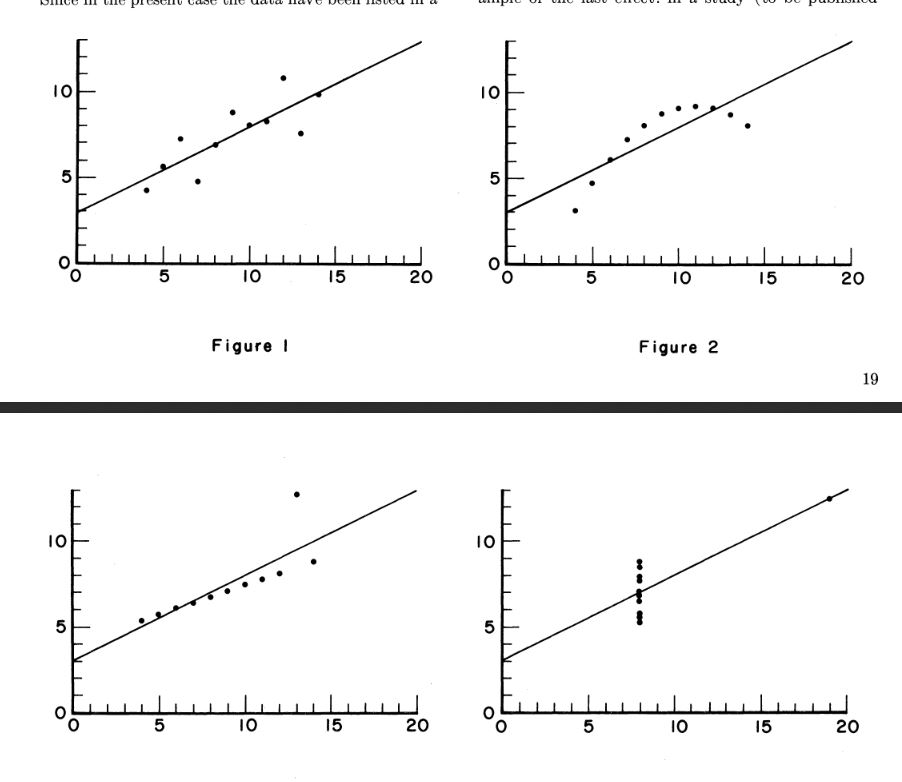

folgende Darstellung möchte ich in Matlab plotten (siehe Bild)

Messdaten habe ich in matlab eingelesen und als mat abgespeichert.

mein bisheriges Skript:

Code:

%%Messdaten
x1 = AllData{1,1}(3:13,2);
x2 = AllData{1,1}(3:13,3);
x3 = AllData{1,1}(3:13,4);
x4 = AllData{1,1}(3:13,8);
y1 = AllData{1,1}(3:13,5);
y2 = AllData{1,1}(3:13,6);
y3 = AllData{1,1}(3:13,7);
y4 = AllData{1,1}(3:13,9);

%%PLot

subplot(2,2,1,)
plot(x1,y1);
title('Korrelationskoeffizient', 'Fontsize',15)
xlabel ('x1', 'Fontsize',12);
ylabel ('y1', 'Fontsize',12);

subplot(2,2,2)
plot(x2,y2);
title('Korrelationskoeffizient', 'Fontsize',15)
xlabel ('x2', 'Fontsize',12);
ylabel ('y2', 'Fontsize',12);

subplot(2,2,3)
plot(x3,y3);
title('Korrelationskoeffizient', 'Fontsize',15)
xlabel ('x3', 'Fontsize',12);
ylabel ('y3', 'Fontsize',12);

subplot(2,2,4)
plot(x4,y4)
title('Korrelationskoeffizient', 'Fontsize',15)
xlabel ('x4', 'Fontsize',12);
ylabel ('y4', 'Fontsize',12);



Ich bin auf der Suche nach dem Befehl. Die Messdaten nur als Punkte anzeigen lassen zu können im subplot.

der weitere Schritt ist, eine Trendlinie zu erzeugen.

Vielen Dank für eure Hilfe.

Grüße
Thomas

 Beschreibung:

Download
 Dateiname:  Unbenannt.JPG
 Dateigröße:  54.89 KB
 Heruntergeladen:  14 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 17.841
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 22.11.2017, 23:12     Titel:
  Antworten mit Zitat
Hallo,

scatter
lsline

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

ThKo26
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 58
Anmeldedatum: 21.09.17
Wohnort: ---
Version: 2015b
     Beitrag Verfasst am: 23.11.2017, 19:51     Titel:
  Antworten mit Zitat
Hallo harald,

danke für deine Rückmeldung.

mit scatter hat alles super funktioniert.

ich habe aber leider probleme mit lsline.
Code:

h = lsline;

subplot(2,2,1)
scatter(x1,y1,'filled','b');
set(h,'color','r','linewidth',2);
xlabel ('x1', 'Fontsize',11,'FontName','Arial');
ylabel ('y1', 'Fontsize',11,'FontName','Arial');
xlim([4 19]);
ylim([4 13]);
hold on


subplot(2,2,2)
scatter(x2,y2,'filled', 'b');
set(h,'color','r','linewidth',2);
xlabel ('x2', 'Fontsize',11,'FontName','Arial');
ylabel ('y2', 'Fontsize',11,'FontName','Arial');
xlim([4 19]);
ylim([4 13]);
hold on


subplot(2,2,3)
scatter(x3,y3,'filled','b');
set(h,'color','r','linewidth',2);
xlabel ('x3', 'Fontsize',11,'FontName','Arial');
ylabel ('y3', 'Fontsize',11,'FontName','Arial');
xlim([4 19]);
ylim([4 13]);
hold on


subplot(2,2,4)
scatter(x4,y4,'filled','b');
set(h,'color','r','linewidth',2);
xlabel ('x4', 'Fontsize',11,'FontName','Arial');
ylabel ('y4', 'Fontsize',11,'FontName','Arial');
xlim([4 19]);
ylim([4 13]);
hold on




Fehlermeldung:
Code:

Warning: No allowed line types or scatterplots found. Nothing done.
> In lsline at 50
  In korrelationskoeffizient_bsp at 31



Viele Grüße
Thomas
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 17.841
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 23.11.2017, 22:36     Titel:
  Antworten mit Zitat
Hallo,

du musst schon zuerst den Scatter-Plot machen...

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

ThKo26
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 58
Anmeldedatum: 21.09.17
Wohnort: ---
Version: 2015b
     Beitrag Verfasst am: 23.11.2017, 23:04     Titel:
  Antworten mit Zitat
Harald hat Folgendes geschrieben:
Hallo,

du musst schon zuerst den Scatter-Plot machen...

Grüße,
Harald


Hallo,

danke für die Rückmeldung. Habe das Problem umständlich gelöst.

Grüße
Thomas
