Verfasst am: 08.06.2012, 13:53 Titel: Plot mit 2 Y-Achsen und mehreren Graphen

Hallo,

ich habe ein Problem bei der Darstellung mehrerer Graphen mit unterschiedlichen Y-Achsen. Leider funktioniert bei mir die Formatierung nicht richtig. Ich habe folgendes Programm geschrieben:

Code:

x = [-10:0.01:10];
y1 = 10*sin(x);
y2= 100*x.*y1;
y3=cos(x);
y4=3*sin(x);

hold on;
[AXDI,H1DI,H2DI]=plotyy(x,y1,x,y2);
[AXDO,H1DO,H2DO]=plotyy(x,y3,x,y4);

set(H1DI,'Color','r');
set(H2DI,'Color','b');
set(H1DO,'Color','g');
set(H2DO,'Color','m');

legend(gca,'y1','y2','y3','y4');

Funktion ohne Link?

Leider wird meine Legene nicht richtig angezeigt (die Farben stimmen nicht) und die Achsen scheinen sich irgendwie zu überlagern. Weiß jemand, wie ich die Graphen vernünftig darstellen kann?

Mathi

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 11.06.2012, 08:25 Titel:

Hmmm... Ich hätte eigentlich gedacht, dass das schon öfters jemand gemacht hat. Ist ja eigentlich ein Standard Fall, der öfters vorkommt. Verstehe nicht, warum das in Matlab so problamtaisch ist. Hat denn wirklich keiner eine Lösung?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 11.06.2012, 13:21 Titel:

Hallo Mathi,

Es ist kaum möglich eine Lösung vorzuschlagen, wenn das Problem nur klar beschrieben ist.
Du hast geschrieben, dass die "Legende nicht richtig angezeigt wird", "die Achsen sich irgendwie zu überlappen scheinen" und dass "das in Matlab so problematisch ist". Und als Ziel hast Du angegeben, dass "die Graphen vernünftig dargestellt" werden sollen.
Was genau siehst Du und wie genau möchtest Du es darstellen?

In Deinem Code zeichnest Du 4 AXES übereinander, also je zwei pro PLOTYY. Dann bekommst Du natürlich rechts und links jeweils zwei Skalen angezeigt, während die beiden vorderen Diagramme die hinteren verdecken.
Möchtest Du 4 Y-Skalen bekommen?

Gruß, Jan

Mathi

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 11.06.2012, 15:04 Titel:

Hallo Jan,

nein ich möchte eigentlich, dass es genau so funktioniert, wie in der normalen Plot funktion, wenn hold on aktiviert ist. Das heißt ich würde am liebsten für alle Graphen eine x-Achse und für einige Graphen eine Y1-Achse und für die anderen eine Y2-Achse haben. Ich möchte keine überlappenden Achsen haben.

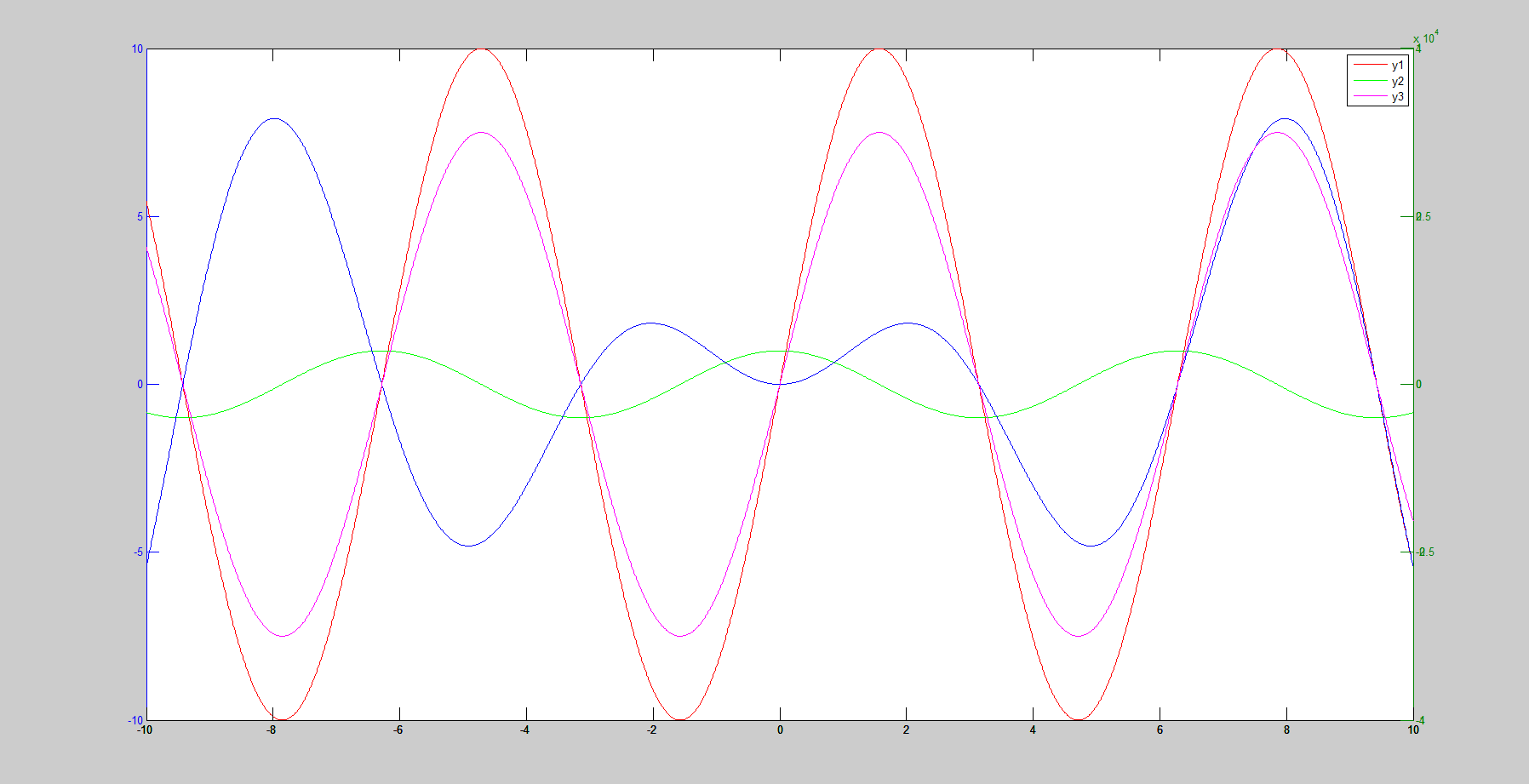

In meiner Legende werden nur 3 von 4 Graphen angezeigt. Liegt wahrscheinlich auch daran, dass der zweite Plot den ersten überlappt. Falls du es dir nicht genau vorstellen kannst habe ich mal ein Bild angehangen, in dem zu erkennen ist wie mein Graph aussieht.


Beschreibung:

Download

Dateiname:


Dateigröße:

68.56 KB

Heruntergeladen:

1334 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 12.06.2012, 14:00 Titel:

Hallo Mathi,

Dann sollte ein einziger PLOTYY-Befehl ausreichen, da als Argumente auch Matrizen möglich sind.

Code:

[Ax, H1, H2] = plotyy(1:100, rand(2, 100), 1:100, rand(2, 100) + 2);

Funktion ohne Link?

Für die Legende kann man dann die Handles in H1 und H2 benutzen.

Gruß, Jan

Mathi

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 12.06.2012, 17:38 Titel:

Super Jan, vielen Dank! So funktioniert es. Der Vollständigkeit halber hier nochmal der ganze Code:

Code:

x = [-10:0.01:10];
y1 = 10*sin(x);
y2= 100*x.*y1;
y3=cos(x);
y4=3*sin(x);

[Ax, H1, H2] = plotyy(x,[y1;y2],x, [y3;y4]);
set(H1(1),'Color','r');
set(H1(2),'Color','b');
set(H2(1),'Color','g');
set(H2(2),'Color','m');
legend([H1;H2],'y1','y2','y3','y4');

Funktion ohne Link?

equi

Forum-Century


	Beiträge: 123

	Anmeldedatum: 07.03.17

	Wohnort: Tübingen

	Version: Matlab 2018a

Verfasst am: 31.05.2017, 16:18 Titel:

Hallo zusammen,

hab mal nochmal eine frage zu dem Thema Very Happy

Ich möchte 3 Kurven auf die Skalierung der Y1 Achse plotten und 1 Kurve auf die Skalierung der Y2 Achse

Folgend mein Code:
a ist meine Skalierung der X-Achse

Code:

figure(1)
hold on
[Ax, H1, H2]= plotyy(a,[b_d;rmin_d;rmax_d],a,r_d)
set(H1(1),'color','b');
set(H1(2),'color','r');
set(H1(3),'color','g');
set(H2(1),'color','m');
title('Messreihe')
ylabel('Durchmesser [mm]')
legend('Mittelwert','Minimal-/Maximalwert','Range',4)

Funktion ohne Link?

Folgende Fehlermeldung tritt auf:

Code:

error: __plt2vv__: vector lengths must match

Funktion ohne Link?

Die Dimensionen der Werte sind:

b_d = 669x1
rmin_d = 669x1
rmax_d = 669x1
r_d = 669x1
a = 669x1

habe leider keine Ahnung an was das liegt -.-
_________________

Grüße Equi Smile

equi

Forum-Century


	Beiträge: 123

	Anmeldedatum: 07.03.17

	Wohnort: Tübingen

	Version: Matlab 2018a

Verfasst am: 01.06.2017, 10:49 Titel:

Es Funktioniert wenn ich aus der Dimension 669x1 --> 1x669 mache mittel transpose.

Erledigt Very Happy

_________________

Grüße Equi Smile
