Popov-Ortskurve zu einer TF zeichnen



slinshady
Forum-Century

Forum-Century


Beiträge: 115
Anmeldedatum: 12.01.16
Wohnort: ---
Version: R2012b+
     Beitrag Verfasst am: 26.02.2017, 13:25     Titel: Popov-Ortskurve zu einer TF zeichnen
  Antworten mit Zitat
Hallo liebes Board,

ich habe ein Problem und zwar möchte ich mir zu folgender tf :

G(s) = \frac{4}{s^3+7s^2+4s+4

die Popovortskurve zeichen lassen, in einer Übung einer anderen Uni habe ich folgenden Tipp gefunden: : "Zur Darstellung der Popov-Kurve ist der Befehl [re,im,w]=nyquist(sys) nützlich.
Achten Sie dabei auf die Dimensionen von re, im"

die Popovortkurve bestimmt sich durch:

G_p(j\omega] = \Re \left{G(j\omega ) \right}+j\omega \Im\left{G(j\omega ) \right}

Wie komme ich dort am besten weiter? o0

Gruß Nils

edit: ich habe es jetzt so hinbekommen, dass ich mir die größe von re habe anzeigen lassen:

Gibt es etwas schöneres?


re(1,1,144) im(1,1,144) w(144,1) und habe mir Punkte plotten lassen:
Code:
hold on
for i=1:1:c
plot(re(:,:,i),im(:,:,i)*w(i,:),'k.-')
end


 Beschreibung:

Download

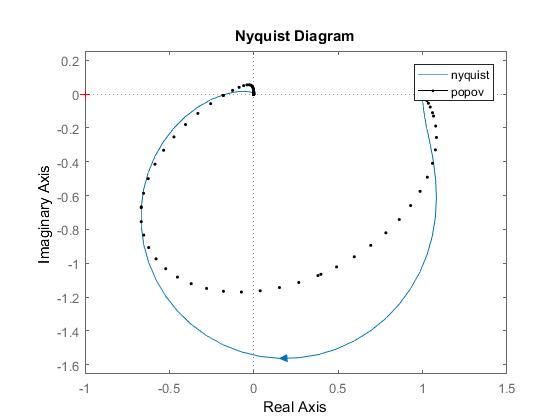

 Dateiname:  popov.jpg
