Verfasst am: 11.02.2016, 16:38 Titel: Punktewolke farbig gestalten

Hallo an alle Smile

,

ich habe nach längerem rumprobieren es geschafft, mir eine Punktewolke plotten zu lassen. Doch ich würde gerne die Punkte entsprechend ihrer 'Höhe' einfärben lassen.

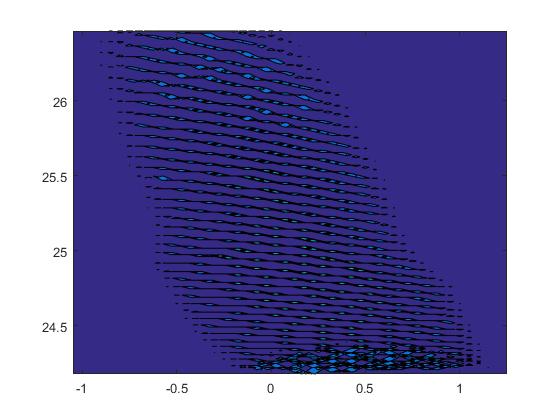

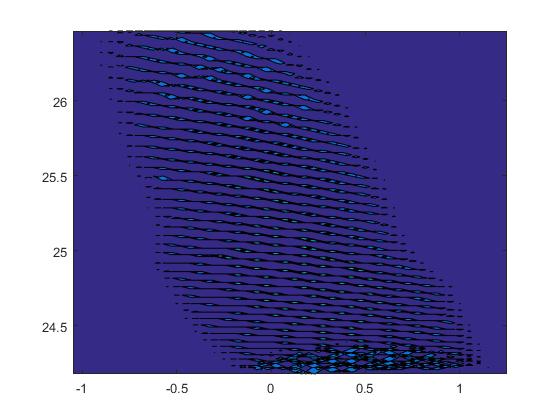

Habe es schon mit conturf versucht um es als 2D Ansicht zu bekommen, doch da werden nicht die Punkte einer Höhe verbunden, sondern leider nur entlang einer Linie. Habe dazu auch ein zweites Bild hochgeladen, damit man weiß, was ich mit auf einer Linie meine Wink

.

Hätte diesbezüglich jemand einen Tipp für mich?

freundliche Grüße
Alex


Beschreibung:

Download

Dateiname:


Dateigröße:

29.37 KB

Heruntergeladen:

264 mal

LeiderKeinGenie

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 10.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 11.02.2016, 16:39 Titel:

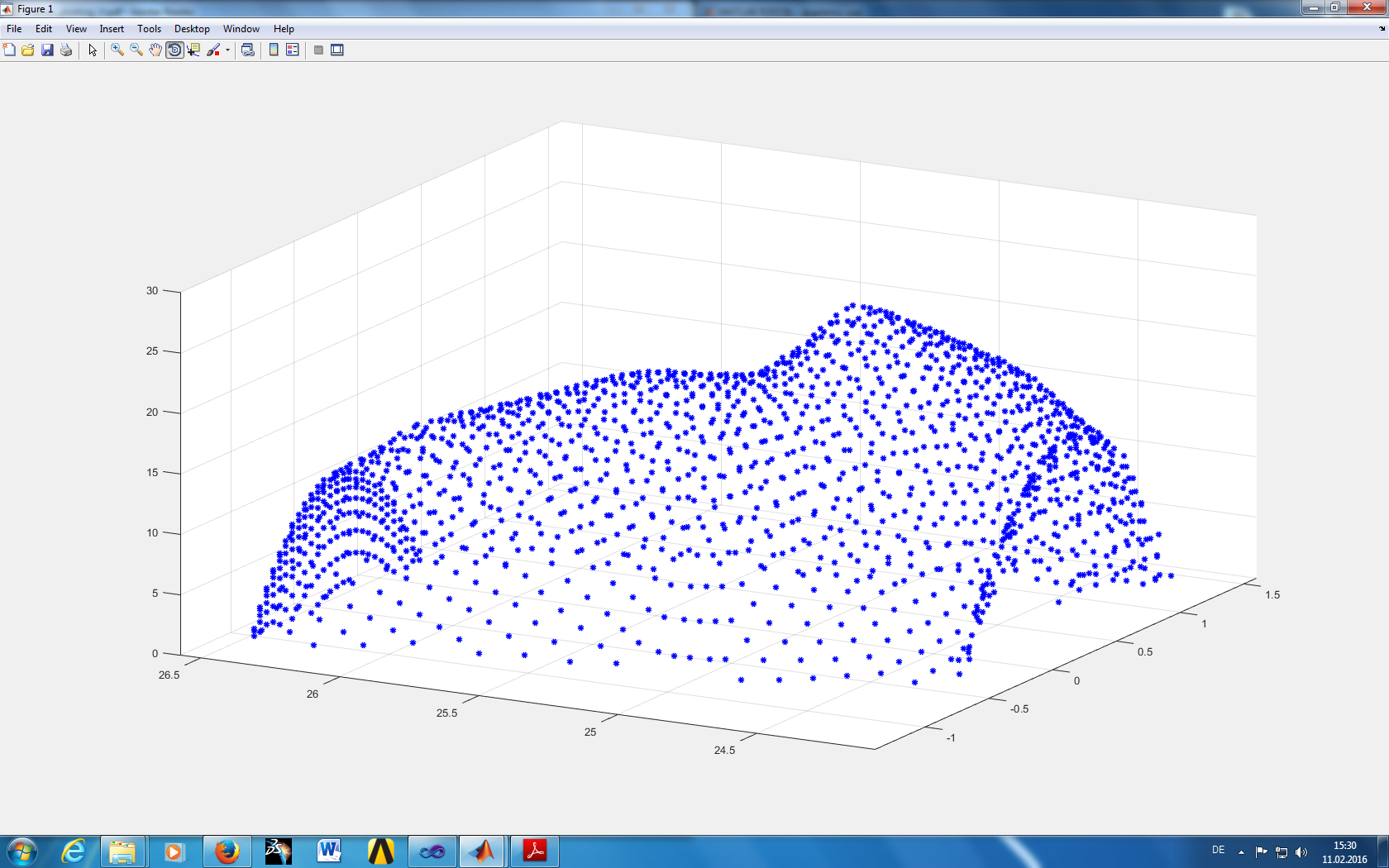

...und hier noch das Bild von der Punktwolke.


Beschreibung:

Download

Dateiname:


Dateigröße:

257.67 KB

Heruntergeladen:

259 mal

GooPaco

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 25.11.15

	Wohnort: Nürnberg

	Version: ---

Verfasst am: 11.02.2016, 16:46 Titel:

Hallo

eventuell surf anstatt contourf!?

LeiderKeinGenie

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 10.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 11.02.2016, 17:03 Titel:

vielen Dank für die schnelle Antwort.

Dies haut leider nicht ganz so hin. Am liebsten wäre es mir, wenn ich die einzelnen Punkte je nach Höhe einfach farbig machen könnte.

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 11.02.2016, 17:13 Titel:

Hallo,

wie hast du denn die bisherigen Plots erzeugt?
Bei scatter3 z.B. kannst du als 5. Argument ja die Farbe angeben.

Grüße,
Harald

LeiderKeinGenie

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 10.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 11.02.2016, 17:31 Titel:

function plotFlankeNorm()
Also so mache ichs im Moment

Code:

close all
load KRAFT.txt

a = KRAFT;
figure(1)
hold on

plot3(a(:,3),a(:,4),a(:,5),'ob','linewidth', 3,'markersize',3);
%plot3(a(:,3),a(:,4),a(:,5),'color',[0 1 10],'Marker', '*','Markersize',3,'linestyle','none');

grid on

end

Funktion ohne Link?

aber ich denke das mit scatter3 triffts recht gut. Ich müsste halt in meinem Fall je nach Wert in a(:,5) den Punkt farbig machen. Hättest du da ne Idee für mich?

Schonmal vielen Dank für den Tipp, der bringt mich schonmal weiter Smile

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]

LeiderKeinGenie

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 10.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 11.02.2016, 17:42 Titel:

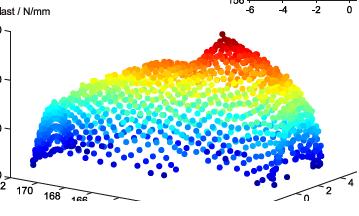

...hier noch ein Bild, wie es eigentlich ausschauen sollte.


Beschreibung:

Download

Dateiname:


Dateigröße:

33.79 KB

Heruntergeladen:

263 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 11.02.2016, 18:41 Titel:

Hallo,

a(:, 5) als 5. Eingabeargument für scatter3 angeben.

Grüße,
Harald

LeiderKeinGenie

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 10.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 12.02.2016, 10:02 Titel:

Also ich habe jetzt hier mal mir etwas zusammengebastelt. Das mit den Punkten farbig bekomm ich aber noch nicht ganz hin, sondern eine Fläche durch eine Interpolation. Das haut anscheinend, wie Harald mir schon gesagt hat Smile

, nur mit scatter3 hin. Doch damit komm ich leider im Moment noch nicht klar. Könnte mir jemande die Funktion kurz erklären?

Vielen Dank für eure Hilfe Smile

Code:

close all
%txt.datei laden
load C:\Users\admin\Desktop\Semesterarbeit\Matlab\KRAFT.txt%load KRAFT.txt
a = KRAFT;

%Punktewolke erstellen mit plot3
subplot(3,1,1);
plot3(a(:,3),a(:,4),a(:,5),'ob','linewidth', 3,'markersize',3);
title('Punktewolke');
grid on;

%surf mit kubischer interpolation
xlin = linspace(min(a(:,3)),max(a(:,3)),20);
ylin = linspace(min(a(:,4)),max(a(:,4)),20);
[X,Y] = meshgrid(xlin,ylin);
Z = griddata(a(:,3),a(:,4),a(:,5),X,Y,'cubic');
subplot(3,1,2);
surf(X,Y,Z);
title('cubic');
hold off;

Funktion ohne Link?

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]

LeiderKeinGenie

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 10.02.16

	Wohnort: ---

	Version: ---

Verfasst am: 12.02.2016, 10:08 Titel:

...Habs doch noch hinbekommen Very Happy

.

Hier noch anbei wies jetzt endlich hingehauen hat Smile

. Vielen Dank an Harald, spitzen Tipp Smile

Code:

%scatter3
subplot(3,1,3);
scatter3(a(:,3),a(:,4),a(:,5),10,a(:,5),'filled');
title('farbige Punkte');

Funktion ohne Link?

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]
