Verfasst am: 03.08.2017, 10:11 Titel: Schleife zum Plotten vieler Daten in eine figure

Hallo,

ich habe eine Matrix Y mit der Größe 123x1500, mit den 1500 samples kann ich 123 Graphen plotten. Nun möchte ich diese 123 Graphen in einer figure plotten. Dabei soll der y-Abstand zwischen den Grapen 0,5 betragen. (Die Graphen benötigen in dem Fall keine eigene y Skalierung).
Da es 123 verschiedene Graphen sind, würde ich das gerne 'automatisieren', damit ich nicht 123 einzelne Befehle eingeben muss.
Zusammengefasst:
Ich möchte, dass mein erster Graph y1 bei 0 ist, y2 bei 0,5, y3 bei 1 und y123 bei 62.
Bisher habe ich folgendes geschrieben: Dabei werden aber weder die Graphen nicht durhgezählt und ich muss jedes mal den y-Abstand j neu definieren. (t0 ist meine X Achse, das ist eine Zeitachse, in der die 1500 Samples einem bestimmten Zeitraum zugeordnet werden).

Code:

fs=1500;
t0=(0:150/fs:(150-1/fs))-30;
for i = 1:123;
j=0
plot(t0,y(i,:)+j);
j=j+0.5;
hold on
plot(t0, (y(i,:) +j));
j=j+1;
plot(t0, (y(i,:) +j));
hold off
end

Funktion ohne Link?

Ich würde mich sehr freuen, wenn mir jemand weiterhelfen könnte! Danke schonmal!

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 03.08.2017, 12:16 Titel: Re: Schleife zum Plotten vieler Daten in eine figure

Hallo Mathilda,

Das "j=0" sollte innerhalb der Schleife stören, oder?

Code:

fs=1500;
t0 = (0:150/fs:(150-1/fs))-30;
j = 0;
for i = 1:123
plot(t0,y(i,:) + j);
j = j+0.5;
hold on
end

Funktion ohne Link?

Wieso Du y(i,:) mehrfach zeichnest, verstehe ich nicht. Du könntest die matrix y auch mit einem einzigen plot Befehl zeichnen:

Code:

yShift = y + (0:0.5:61).'; % Nicht 62, oder?, >= R2016b
plot(t0, y);

Funktion ohne Link?

Dies verwendet das Auto-Expand von modernen Matlab-Versionen. Mit einer älteren Version brauchst Du bsxfun(@plus, y, (0:0.5:61).')
Gruß, Jan

Mathilda

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 03.08.17

	Wohnort: ---

	Version: ---

Verfasst am: 03.08.2017, 13:58 Titel: Re: Schleife zum Plotten vieler Daten in eine figure

Hallo Jan,
vielen Dank für Deine Hilfe!
Da ich eine ältere Version habe, habe ich es mit bsxfun probiert, allerdings werden mir so alle Graphen übereinander geplottet. Eigentlich würde ich gerne jeden Graphen um 0.5 vom nächsten Graphen auf der y-Achse versetzt anzeigen.

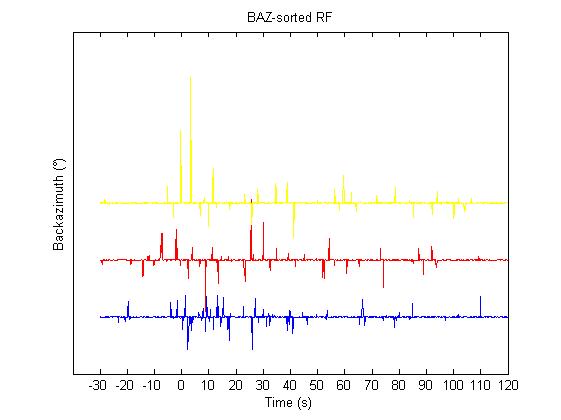

So, wie es auf dem Beispiel in dem Bild dargestellt ist, nur dass eben 123 Graphen geplottet sein sollten.
Gruß


Beschreibung:

Download

Dateiname:


Dateigröße:

22.9 KB

Heruntergeladen:

271 mal
