Signal on/off



Einsteiger123

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.01.2017, 17:21     Titel: Signal on/off
  Antworten mit Zitat
Hallo,

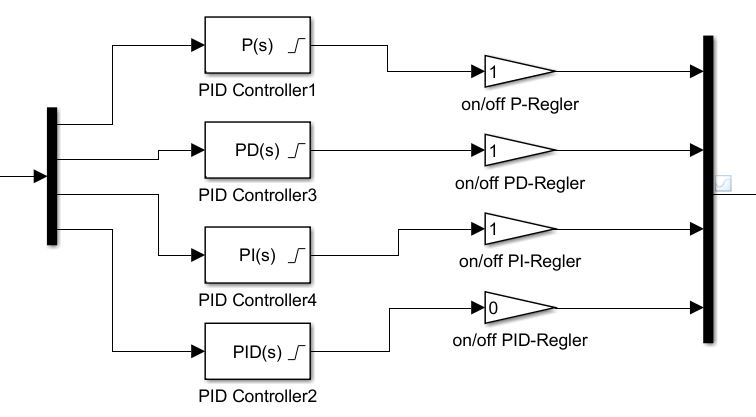

ich habe einen Regelkreis gebaut, in dem mehrere Regler parallel geschaltet sind. Sprich es werden mehrere Regelkreise gleichzeitig simuliert (siehe bild). Das Ganze soll einem Vergleich dienen.

Meine Frage: Ist es möglich, dass ich einen Schalter oder ähnliches einbaue, der das Signal bei Bedarf durchschaltet, oder komplett "killt"? Ich möchte vor der Simulation bestimmen können, ob das signal durchkommen soll oder nicht.

Meine aktuelle Lösung ist jeweils ein Gain-Block der auf 0 oder 1 gestellt wird...ist jedoch für meine Anwendung nicht hunterprozentig befriedigend.

Danke für Eure Hilfe!!!

 Beschreibung:
parallel geschaltete Regler

Download
 Dateiname:  Unbenannt2.JPG
 Dateigröße:  39.52 KB
 Heruntergeladen:  21 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 16.126
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 07.01.2017, 23:18     Titel:
  Antworten mit Zitat
Hallo,

ich vermute mal, du möchtest genau eines der Signale durchlassen?
Wie wäre ein Multiport Switch?

Alternative Möglichkeiten wären Configurable Subsystems oder Model Reference Variants.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2017, 11:03     Titel:
  Antworten mit Zitat
Hallo,

danke für die Antwort. Leider ist deine Vermutung nicht ganz richtig. Ich möchte frei wählen welche der 4 Signale durchkommen...mal alle 4, mal 3, mal 2, mal 1.

Harald
Forum-Meister

Forum-Meister


Beiträge: 16.126
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 08.01.2017, 11:33     Titel:
  Antworten mit Zitat
Hallo,

dann könnte man ein Enabled Subsystem verwenden mit "Switch On Off" als Steuersignal, oder auch den "Switch On Off" mit geeigneter Anpassung als Gain:
https://www.mathworks.com/matlabcen.....48-simulink-on-off-switch

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2017, 12:12     Titel:
  Antworten mit Zitat
d.h. ich bekomme als Ausgangssignal einen 0-wert, richtig?

Sprich es ist nichts anderes als ein gain den ich auf 0 oder 1 stelle?

Gibt es denn keine Möglichkeit das Signal kpl. zu "töten" ?

z.B. einen Schalter mit einem Eingang und zwei Ausgängen, wobei ein Ausgang dann in den Regelkreis geht und der andere Ausgang zu einem Terminator?

(ich habe bisher nur einen Schalter mit zwei Eingängen und einem Ausgang gefunden)

Harald
Forum-Meister

Forum-Meister


Beiträge: 16.126
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 08.01.2017, 12:29     Titel:
  Antworten mit Zitat
Hallo,

bei Enabled Subsystems ist der Vorteil, dass sie nicht ausgewertet werden (d.h. keine Zeitverschwendung).

Zitat:
Sprich es ist nichts anderes als ein gain den ich auf 0 oder 1 stelle?

Nur bequemer, weil du nicht den Block anklicken, die andere Zahl eingeben und bestätigen musst.

Zitat:
z.B. einen Schalter mit einem Eingang und zwei Ausgängen, wobei ein Ausgang dann in den Regelkreis geht und der andere Ausgang zu einem Terminator?

Kannst du dir über MATLAB Functions basteln. Der Vorteil davon erschließt sich mir allerdings nicht. Bei dem Ausgang, der in den Regelkreis geht, brauchst du ja trotzdem noch einen Wert.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2017, 12:42     Titel:
  Antworten mit Zitat
Danke für deine Hilfe. Wie es mir scheint ist es nicht möglich ein Signal komplett zu eliminieren, dass es nicht im Scope angezeigt wird.

PS: Ich habe doch noch einen von mir gewünschten Schalter gefunden, der aber auch nur ein 0-Signal ausgibt...

"Manual-Variant-Sink" heißt das Teil.

Harald
Forum-Meister

Forum-Meister


Beiträge: 16.126
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 08.01.2017, 13:13     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Wie es mir scheint ist es nicht möglich ein Signal komplett zu eliminieren, dass es nicht im Scope angezeigt wird.

Wenn das die Absicht ist, dann versuch mal das Signal auf NaN zu setzen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2017, 14:30     Titel:
  Antworten mit Zitat
und wie mache ich das? Embarassed Very Happy

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2017, 14:40     Titel:
  Antworten mit Zitat
habe jetzt einen "Relational Operater". Aber der Kann scheinbar nicht den Datentyp Double ausgeben.... das macht mir jetzt Probleme Rolling Eyes

Harald
Forum-Meister

Forum-Meister


Beiträge: 16.126
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 08.01.2017, 19:34     Titel:
  Antworten mit Zitat
Hallo,

switch dürfte am einfachsten sein: Steuersignal 0/1, eines der anderen Signale Constant NaN und das andere das eigentliche Signal.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
