Simulinkmodell zum schiefen Wurf



Climber911
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 25.02.11
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 13.11.2016, 16:46     Titel: Simulinkmodell zum schiefen Wurf
  Antworten mit Zitat
Hallo zusammen!
Ich starte einmal mehr den schiefen Wurf, denn ich komme da einfach nicht weiter.
Ich soll den schiefen Wurf mit eine Anfangsgeschw. v0 und einem Winkel alpha von einer Höhe h0 simulieren.
Die beiden DGl für x und y erhalte ich wie folgt: (mit Luftreibung)
x''=1/m*Fl (Fl=cw*A*rhoLuft*v^2/2)
y'': und da habe ich das problem: muss ich hier einen Switch einbauen für vor dem Scheitelpunkt, an dem die Kugel sich nach unten bewegt?

Ich hatte hier schon drei verschiedene Modelle, eines sogar mit Vektoren. Ursprünglich haben die ganz gut ausgesehn, nur bei genauerer Betrachtung zeigten sich Fehler.
Ich versuche die Modelle anzuhängen und wenn wer die Lösung weiß, nitte melden, ich verzweifle gerade und komm nicht weiter trotz längerer Recherche:
Grüße,
Markus
PS.: die m-files öffnen die slx-Files!

AnfangswerteSchieferWurf02.m
 Beschreibung:

Download
 Dateiname:  AnfangswerteSchieferWurf02.m
 Dateigröße:  806 Bytes
 Heruntergeladen:  475 mal
SchieferWurf03.slx
 Beschreibung:

Download
 Dateiname:  SchieferWurf03.slx
 Dateigröße:  20.05 KB
 Heruntergeladen:  432 mal
AnfangswerteSchieferWurf03.m
 Beschreibung:

Download
 Dateiname:  AnfangswerteSchieferWurf03.m
 Dateigröße:  632 Bytes
 Heruntergeladen:  432 mal
SchieferWurf.slx
 Beschreibung:

Download
 Dateiname:  SchieferWurf.slx
 Dateigröße:  31 KB
 Heruntergeladen:  414 mal
AnfangswerteSchieferWurf.m
 Beschreibung:

Download
 Dateiname:  AnfangswerteSchieferWurf.m
 Dateigröße:  603 Bytes
 Heruntergeladen:  416 mal
Private Nachricht senden Benutzer-Profile anzeigen


Climber911
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 25.02.11
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 14.11.2016, 13:55     Titel:
  Antworten mit Zitat
diese file fehlt noch.

SchieferWurf02.slx
 Beschreibung:

Download
 Dateiname:  SchieferWurf02.slx
 Dateigröße:  17.77 KB
 Heruntergeladen:  393 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 14.11.2016, 15:55     Titel:
  Antworten mit Zitat
Hallo,

du kannst das Vorzeichen von y' (sign-Block) verwenden, um die Reibungskraft in die richtige Richtung wirken zu lassen. Ein switch ist nicht notwendig, du kannst das draufmultiplizieren.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Climber911
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 25.02.11
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 15.11.2016, 01:38     Titel:
  Antworten mit Zitat
Danke für die Info. Ich habs eingearbeitet und nun siehts so aus.
Nur die Endergebnisse passen nicht.
Grüße,
Markus

SchieferWurf04.slx
 Beschreibung:

Download
 Dateiname:  SchieferWurf04.slx
 Dateigröße:  20.49 KB
 Heruntergeladen:  453 mal
AnfangswerteSchieferWurf04.m
 Beschreibung:

Download
 Dateiname:  AnfangswerteSchieferWurf04.m
 Dateigröße:  646 Bytes
 Heruntergeladen:  436 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 15.11.2016, 08:48     Titel:
  Antworten mit Zitat
Hallo,

welche Endergebnisse erwartest du denn genau?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Climber911
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 25.02.11
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 16.11.2016, 11:42     Titel:
  Antworten mit Zitat
Als erstes wird die Flugbahn einer Stahlkugel simuliert:
Flugbahn ohne Luftwiderstand weiter als mit. Das passt ja, nur die Distanz hätte ich mir größer vorgestellt.
Zweite Simulation einer Styroporkugel mit gleichem Volumen und somit gleichem Cw-Wert.
Da wäre ich der Ansicht, dass diese deutlich weiter fliegen sollte, da deutlich geringere Masse als die der Stahlkugel.
Bei der Simulation ohne Luftwiderstand sollten die Flugbahnen gleich sein, da sich die Massen herauseliminieren, wenn ich die Simulation richtig interpretiere.
Meine Ergebnisse gefallen mir da nicht.
Danke auf jeden Fall für die rasche Beantwortung meiner Frage.
Grüße,
Markus
Private Nachricht senden Benutzer-Profile anzeigen

Climber911
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 25.02.11
Wohnort: Wien
Version: ---
     Beitrag Verfasst am: 24.11.2016, 11:34     Titel:
  Antworten mit Zitat

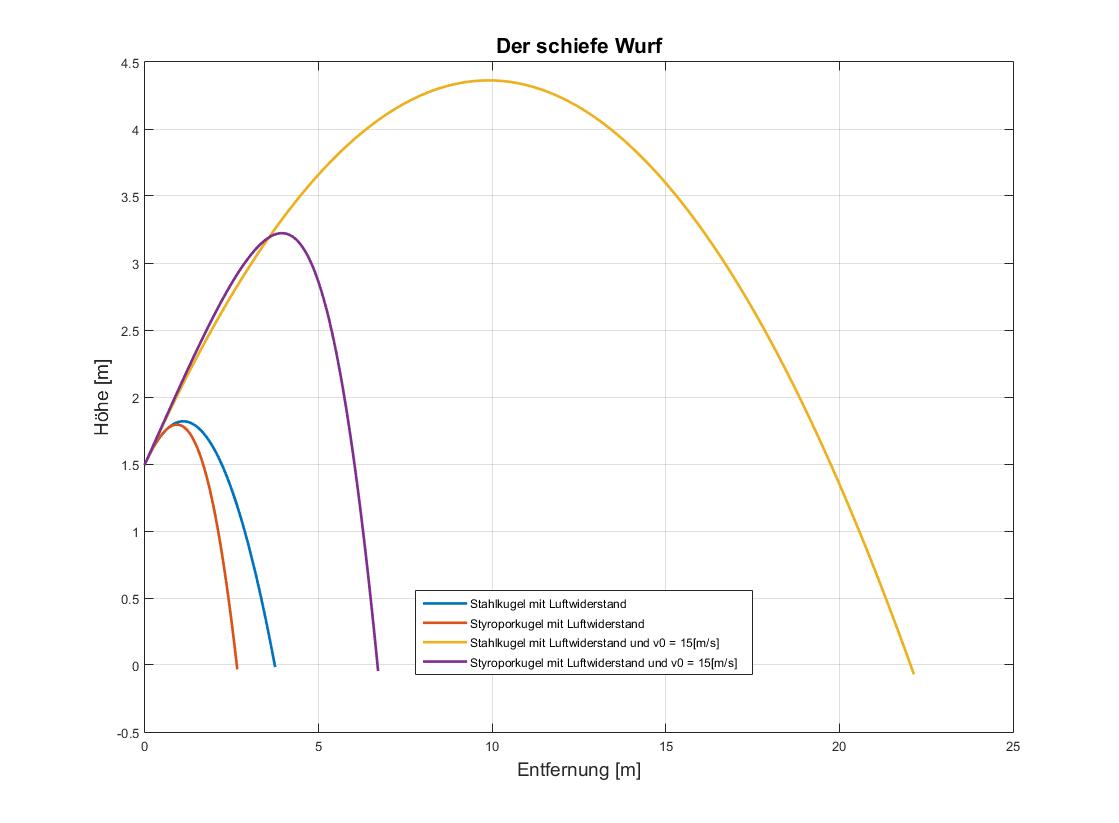

So, jetzt hab ichs, so glaube ich einmal! Bilde meine Ergebnisse ab.
Für Styropor habe ich jetzt nur 15 kg/m^3 verwendet, damit die Darstellung besser aussieht!
Die restlichen Anfangswerte siehe ob!

SchieferWurf-Modell.pdf
 Beschreibung:

Download
 Dateiname:  SchieferWurf-Modell.pdf
 Dateigröße:  35.36 KB
 Heruntergeladen:  556 mal
 Beschreibung:

Download
 Dateiname:  SchieferWurf.jpg
 Dateigröße:  56.19 KB
 Heruntergeladen:  573 mal
Private Nachricht senden Benutzer-Profile anzeigen
