SNR wie gehts richtig?



funky_Phil
Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 05.01.17
Wohnort: Ulm
Version: ---
     Beitrag Verfasst am: 13.02.2017, 21:42     Titel: SNR wie gehts richtig?
  Antworten mit Zitat
Also über die Signal to Noise Ratio kann man viel lesen. Aber wie gehts richtig?

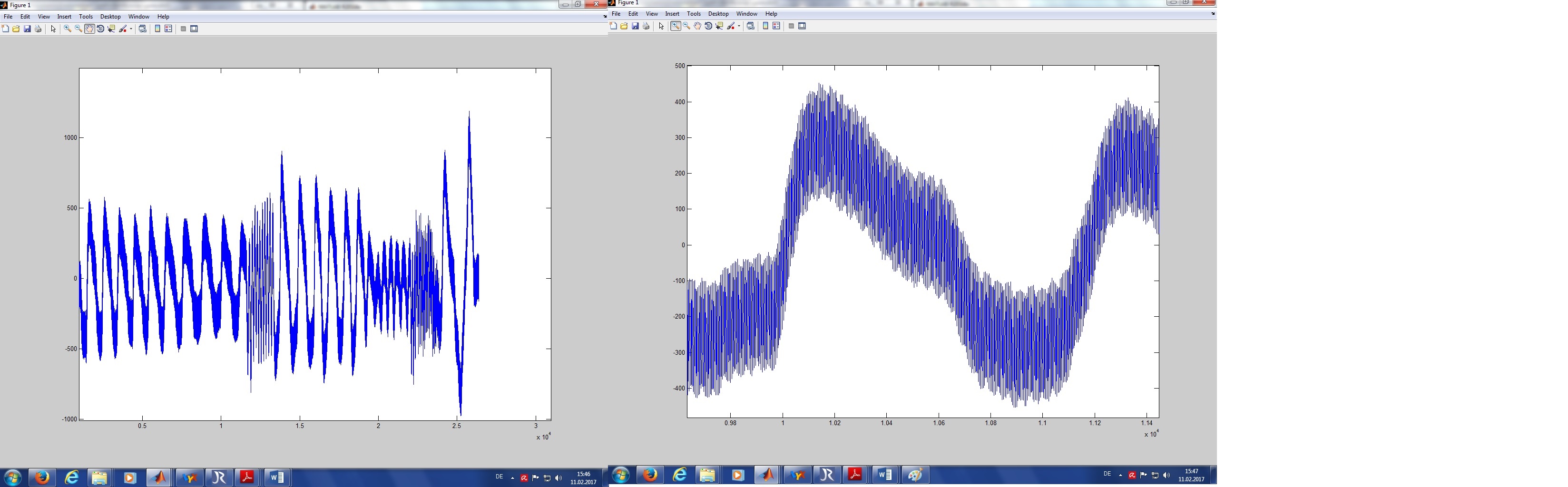

Mein Problem ist ich habe ein verrauschtes Atemsignal gemessen (siehe Anhang). Die Atmung liegt zwischen 0.01Hz bis 2Hz und Ich habe ein 50 Hz Rauschen auf dem Signal.

Ich will ein Maß haben (SNR) dass mir den Grad Rauschen zur signalhöhe ausgibt.

Ich hab mal ein bisschen rumprobiert, bin aber mit meinen Ergebnis nicht zufrieden.
Hier ist die Matlabseite zu SNR:
https://de.mathworks.com/help/signal/ref/snr.html#bt3er4n


Code:

clc
close all
clear all


load('Proband_Bauchatmung_Gefiltert_oSH_CH3_27_07_2016_16_13_48_0000')
 y = RawData(2,:);

N = length(y); % Anzahl Messwerte
fs = 256; % 256 Sampelrate


r1=snr(y,fs,N)



hier kommt r=-1.9611 raus.
wenn das Dezibel sind,- dann macht das vllt schon Sinn.
Also mein Verhältnis ESignal zu ERauschen ist 1,6.

Anderseits hab ich mir das auch mit einem Powerspektrum überlegt.

Code:
clc
close all
clear all

load('Proband_Bauchatmung_Gefiltert_oSH_CH3_27_07_2016_16_13_48_0000')
x = RawData(2,:);

Fi = 1; Fs = 50; N = length(x);

w = kaiser(numel(x),700);
[Pxx, F] = periodogram(x,w,numel(x),Fs);
SNR = snr(Pxx,F,'psd')



Hier kommt SNR=0,92 raus.
Was stimmt nun? Oder sind beide Falsch?
Kann mir bitte jemand helfen?

Proband_Bauchatmung_Gefiltert_oSH_CH3_27_07_2016_16_13_48_0000.mat
 Beschreibung:

Download
 Dateiname:  Proband_Bauchatmung_Gefiltert_oSH_CH3_27_07_2016_16_13_48_0000.mat
 Dateigröße:  825.16 KB
 Heruntergeladen:  33 mal
 Beschreibung:

Download
 Dateiname:  rohsignal.jpg
 Dateigröße:  434.01 KB
 Heruntergeladen:  37 mal
Private Nachricht senden Benutzer-Profile anzeigen


funky_Phil
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 05.01.17
Wohnort: Ulm
Version: ---
     Beitrag Verfasst am: 14.02.2017, 16:44     Titel:
  Antworten mit Zitat
Ich hab mir einfach mal eine Testfunktion gebaut...
s ist ein Sinusignal und r ist das Rauschen.
Wie komme ich auf ein korrektestes SNR?
Stimmt das so?

Code:

clear all
clc
dT=0.1 %Abtastintervall
T=10 % Messfensterlänge
N=T/dT % Zahl der Abtastwerte
t=[0:dT:T-dT] %Zeitachse

%Signale:
s=sin(2*pi*1*t) % Sinus
r=(rand(1,N)-0.5)*2 %Rauschen

sr=s+r %Kombination

subplot (3,1,1)
plot (t,s)

subplot (3,1,2)
plot (t,r)
subplot (3,1,3)
plot (t,sr)

r = snr(s,r)

Private Nachricht senden Benutzer-Profile anzeigen

funky_Phil
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 23
Anmeldedatum: 05.01.17
Wohnort: Ulm
Version: ---
     Beitrag Verfasst am: 16.02.2017, 22:46     Titel:
  Antworten mit Zitat
hab noch eine zweite Möglichkeit entworfen...
das SNR ist deffiniert durch die mittlere Signalleistung zu mittleren Rauschleistung.

Eine mittlere Leistung ist immer deffiniert durch:
P=(1/T) *Integral über die aufgenommene Zeit von Signal^2*dt

Code:


y_rau %=Rauschsignal  ;

y_sig %= unverrauschtes Signal ;


%der jeweilige Zeitvekotr ist:
 %t1_angepasst


 % Berechnung der Quadrate:


  y_rau_quad= (y_rau.^2)
  y_sig_quad= (y_sig.^2)


 %% Trapezregel




integral_Rauschen=trapz(t1_angepasst ,y_rau_quad)
integral_Signal=trapz(t1_angepasst ,y_sig_quad)



 %Berechnung der durchschnitts-Leistung
t_end=t1_angepasst(end)

mittl_rausch_P=integral_Rauschen/t_end
mittl_sig_P=integral_Signal/t_end

%Darstellung
figure(15)
plot(t1_angepasst,  y_rau_quad,'r',t1_angepasst, y_sig_quad,'b')
% Berechnung der SNR
SNR2=mittl_sig_P/mittl_rausch_P

Private Nachricht senden Benutzer-Profile anzeigen
