Statechart aufwecken



zahnrad
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 14.04.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.04.2011, 13:08     Titel: Statechart aufwecken
  Antworten mit Zitat
Hallo

Ich habe ein Simulinkmodel welches ich extern ansteuer.
Ich möchte über des betätigen eines externen Tasters in einem Statechart zwischen zwei Zustände hin und her schalten. Das habe ich über den Eventeingang der Statecharts und die Option fallende Flanke realisiert. Soweit alles gut.

Nun mein Proplem:
Beim Start der Simulation soll das Statechart aktiviert werden also den ersten Zustand einnehmen. Das ist bis jetzt nicht der Fall.
Der erste Zustand wird eingenommen wenn der Taster zum ersten mal betätigt wird. Dann sollte er aber schon in den zweiten Zustand schalten.

Wie kann ich also ein Statechart mit Eventeingang beim Start der Simulation in den ersten Zustand versetzen?

Gruß

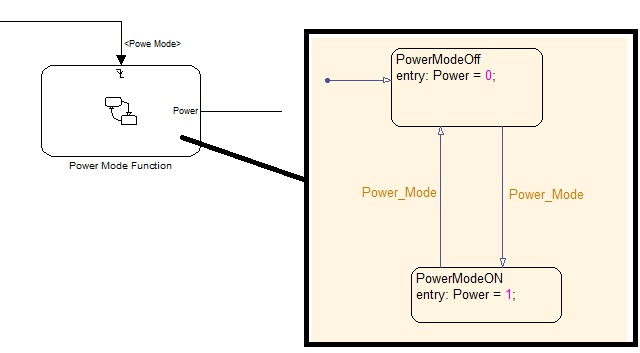

 Beschreibung:

Download
 Dateiname:  Beispiel.jpg
 Dateigröße:  30.81 KB
 Heruntergeladen:  1135 mal
Private Nachricht senden Benutzer-Profile anzeigen


Gismo_guest

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.05.2011, 21:52     Titel:
  Antworten mit Zitat
Das Posting ist zwar schon älter, aber hier eine Lösung:

Es gibt unter "Properties" eine Checkbox, die aktiviert werden muss, damit der Chart aktiviert wird, sobald das Modell initialisiert wird.

Die genaue Bezeichnung fällt mir gerade nicht ein
