Text bei "plotyy" in Vordergrund bringen

sandman85

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 12.03.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 02.02.2012, 11:47 Titel: Text bei "plotyy" in Vordergrund bringen

Hallo zusammen,

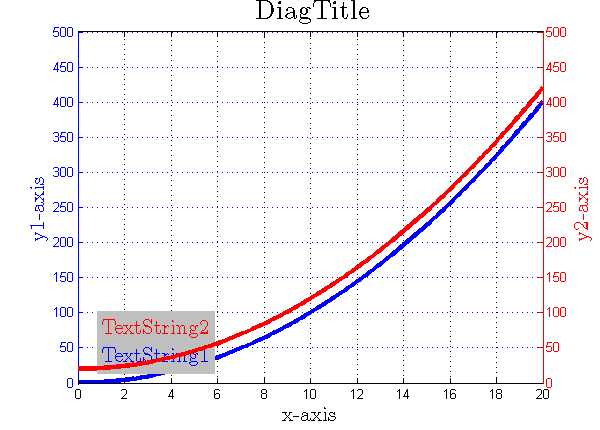

ich habe ein kleines Problem. Und zwar erzeuge ich zwei Graphen mit "plotyy" und füge anschließend mit "text" zwei Textfelder ein. Leider ist es nun so, dass der Graph der ersten y-Achse immer im Hintergrund und der der Graph der zweiten y-Achse immer im Vordergrund ist. --> Siehe angehängtes Bild!

Erzeugt wird das Ganze über folgenden Code:

Code:

%-----Beispieldaten-----
x = 0:0.1:20;
y1 = x.^2;
y2 = x.^2+20;

%----Plot--------
figure(1)
grid on;
hold on;
[ax,h1,h2]=plotyy(x, y1, x, y2);
set(h1,'Color','b','LineWidth',3.0,'MarkerSize',2,'marker','x');
set(h2,'Color','r','LineWidth',3.0,'MarkerSize',2,'marker','x');
title('DiagTitle','interpreter','latex','FontSize',20);
xlabel('x-axis','interpreter','latex','fontsize',16);
ylabel('y1-axis','interpreter','latex','fontsize',16,'Parent',ax(1)) ;
ylabel('y2-axis','interpreter','latex','fontsize',16,'Parent',ax(2)) ;
set(ax(1),'YColor','b','YLim',[0 500],'YTick',0:50:500);
set(ax(2),'YColor','r','YLim',[0 500],'YTick',0:50:500);
text(0.05,0.05,'TextString1',...
'Units','normalized',...
'BackgroundColor',[0.75 0.75 0.75],...
'Interpreter','Latex',...
'FontSize',16,'FontWeight','normal',...
'Rotation',0,'HorizontalAlignment','left',...
'VerticalAlignment','bottom','color','b');
text(0.05,0.13,'TextString2',...
'Units','normalized',...
'BackgroundColor',[0.75 0.75 0.75],...
'Interpreter','Latex',...
'FontSize',16,'FontWeight','normal',...
'Rotation',0,'HorizontalAlignment','left',...
'VerticalAlignment','bottom','color','r');

Gibt's da ne Möglichkeit, dass der Text über beiden Graphen liegt, also immer im Vordergrund is?

Viele Grüße,
Sandman


Beschreibung:

Download

Dateiname:


Dateigröße:

9.85 KB

Heruntergeladen:

10 mal

Jan S

Moderator


	Beiträge: 3887

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 6.5, 2009a

Verfasst am: 03.02.2012, 00:06 Titel: Re: Text bei "plotyy" in Vordergrund bringen

Hallo sandman85,

Code:

...
[ax,h1,h2]=plotyy(x, y1, x, y2);
...
text(0.05,0.05,'TextString1',...
'BackgroundColor',[0.75 0.75 0.75],...
'Interpreter','Latex',...
'FontSize',16,'FontWeight','normal',...
'HorizontalAlignment','left',...
'VerticalAlignment','bottom','color','b', ...
'Parent', ax(2)); % <==

Es hilft die Parent-AXES explizit anzugeben.

Gruß, Jan

sandman85

Themenstarter

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 12.03.09

	Wohnort: ---

	Version: R2008b

Verfasst am: 03.02.2012, 11:50 Titel:

*kopfklatsch*

Ich hatte schon

Code:

'Parent',ax(1)

dastehen

Vielen Dank für deine Hilfe!

Grüße,
Sandman
