Verfasst am: 02.05.2018, 17:31 Titel: Txt-Datei nach bestimmten Kriterien einscannen und Plotten

Servus Leute,

ich brauche mal wieder eure Hilfe.

Ich hab hier eine *.txt Datei die ich einlesen muss.
Das einlesen ist eigentlich nicht das Problem, das mache ich wie folgt.

Code:

clc;
clear all;
close all;

fid=fopen('Beispiel.txt','rt');
daten=textscan(fid,'%f %f %*f', 'Headerlines',7);
maxSize = max(cellfun(@numel,daten));
fcn = @(x) [x; nan(maxSize-numel(x),1)];
cmat = cellfun(fcn,daten,'UniformOutput',false);
cmat = horzcat(cmat{:}) ;
a = cmat(:,1);
b = cmat(:,2);
fclose(fid);

%%
figure
plot(cmat(:,1),cmat(:,2));
grid on;

Funktion ohne Link?

Das Problem liegt hier bei das die Messungen immer bei einer gewissen Zeit aufgenommen wird bzw. diese als "Block" abgespeichert wird.
Ich weiß nicht genau wie ich das Umschreiben soll, deswegen hab ich euch mal eine Beispiel Datei in den Anhang gesetzt. Das Muster ist glaube ich sehr einfach zu erkennen.

1/3 t = 10.7 s
1 2 3
4 5 6
7 8 9
10 11 12
13 14 15
16 17 18
19 20 21

wenn ich so etwas hier habe brauche ich die "10.7 s" und die dazugehörigen Spalten 1 und 2..
Das ganze kann sich n-mal wiederholen.

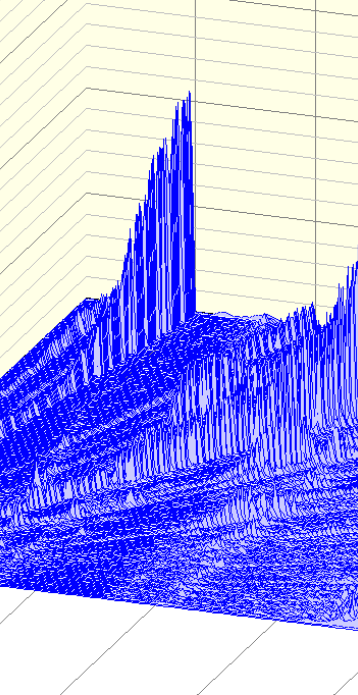

Und am Ende der Geschichte brauche ich noch einen 3D Plot der ungefähr wie im angehängten Bild aussieht. (Leider nur ein Ausschnitt da ich nicht viel zeigen kann).

Ich danke euch vielmals.


Beschreibung:

Download

Dateiname:


Dateigröße:

126.27 KB

Heruntergeladen:

302 mal

Beispiel.txt

Beschreibung:

Download

Dateiname:

Beispiel.txt

Dateigröße:

336 Bytes

Heruntergeladen:

449 mal

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 02.05.2018, 18:43 Titel:

Habe hier einen Ansatz gefunden. Diesen bekomme ich aber leider nicht auf mein Problem angepasst da dieser nicht "t=" findet. Zumindest meine Vermutung.
Vielleicht weiß jemand wo hier mein Problem liegt.

Code:

% read file as a cell-array of lines
fid = fopen('1.txt', 'rt');
% C = textscan(fid, '%f %f %*f', 'Delimiter','');
C = textscan(fid, '%f %f %*f','Headerlines',7);
%C = C{2};
fclose(fid);

% remove separator lines
%C(strncmp('---',C,3)) = [];

% location of section headers
headInd = [find(strncmp('t = ', C, length('t = '))) ; numel(C)+1];

% extract each section
num = numel(headInd)-1;
blocks = struct('header',cell(num,1), 'data',cell(num,1));
for i=1:num
% section header
blocks(i).header = C{headInd(i)};

% data
X = regexp(C(headInd(i)+1:headInd(i+1)-1), '\s+', 'split');
blocks(i).data = str2double(vertcat(X{:}));
end

Funktion ohne Link?

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 03.05.2018, 09:00 Titel:

Vielleicht habe ich mich oben nicht ganz so richtig ausgedrückt.

zum Zeitpunkt t = 10.7s
Sollen die ersten zwei Spalten zugeordnet werden.
D.h. ich extrahiere die "10.7" und Ordner dieser Zeit die ersten zwei Spalten zu.
Und das soll für die ganze File geschehen.
Sprich danach kommt der nächste Block mit dem Wert t = 20.7
und auch hier sollen wieder die ersten zwei Spalten zu diesem Wert zugeordnet werden.

Ich hoffe ihr könnt mir da weiterhelfen.

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 04.05.2018, 17:03 Titel:

So jetzt habe ich es geschafft das er ein cell Aufbaut wo alle Messungen zu den verschiedenen Zeiten einzeln abspeichert.
Sprich das die Blöcke in der Text-Datei separiert werden.

Code:

fmt = '%f %f';
fid=fopen('1.txt','r');
k = 1;

while (~feof(fid))
k = k+1;
c(k-1,1)=textscan(fid,fmt,'collectoutput',true,'HeaderLines',7);
end
fid=fclose(fid);

Funktion ohne Link?

Raus bekomme ich dann ein
c =

116×1 cell array

Jetzt kommt aber das eigentliche Problem wie Ordne ich die dazu gehörigen Zeiten zu den jeweiligen Blöcken hinzu?
