Variablen auf X-Achse - Zuordnung der Werte

Gorilla11

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 24.04.18

	Wohnort: ---

	Version: ---

Verfasst am: 24.04.2018, 10:59 Titel: Variablen auf X-Achse - Zuordnung der Werte

Hallo Zusammen,

ich habe eine Berechnung durch geführt für 12 Variablen.
Die Variablen sind Strings (a, b, c, d, ....k, l).

Nun möchte ich alle 12 Variablen auf der X Achse auftragen und den Plot so anordnen, dass die passenden Punkte bei den entsprechenden Variablen liegen.

Hier ist meine aktuelle Idee, mit der ich allerdings nicht ins Ziel komme.

Code:

figure

x_wert = [1,2,3,4,5,6,7,8,9,10,11,12];
pl7 = plot (x_wert(1), var1, 'or', x_wert(2), var2, 'ob', x_wert(3), var3, 'oy', x_wert(4), var4, 'ok', x_wert(5), var5, 'og',x_wert(6), var6, x_wert(7), var7, 'or', x_wert(8), var8, 'ob', x_wert(9), var9, 'oy', x_wert(10), var10, 'ok', x_wert(11), var11, 'or',x_wert(12), var12, 'oy');
set(pl7,'Linewidth',3);
set(gca,'XTickLabel',{'a'; 'b'; 'c'; 'd'; 'e'; 'f'; 'g'; 'h'; 'i';'j'; 'k'; 'l'});

grid on;
hold on;

Funktion ohne Link?

x_wert = [1,2,3,4,5,6,7,8,9,10,11,12] habe ich nur angelegt um im Plot ein "Pärchen für meine berechneten Variablen var1 - var12 zu haben. Vielleicht kann es ja trotzdem plotten.

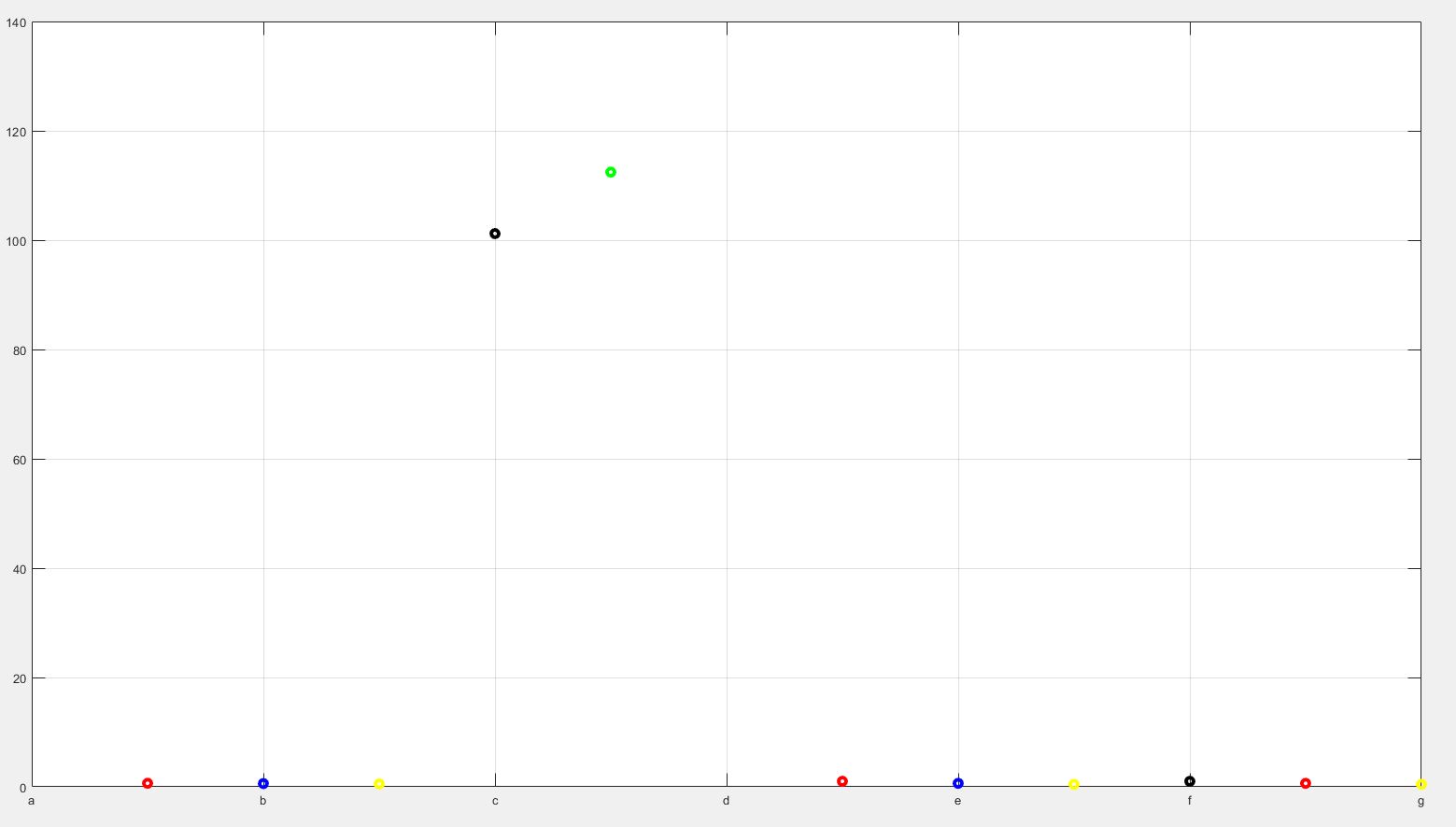

Die Ausgabe meines Plots im Anhang. Es werden nicht alle string aufgetragen, sondern nur bis g. Die werte werden dann zwischen den einzelnen strings aufgetragen (zwischen a und b)

Herzlichen Dank


Beschreibung:

Download

Dateiname:


Dateigröße:

57.55 KB

Heruntergeladen:

296 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 24.04.2018, 11:06 Titel:

Hallo,

wenn du xticklabel setzt, würde ich immer auch xtick setzen, z.B.

Code:

set(gca,'XTick', 1:12)

Funktion ohne Link?

Grüße,
Harald

Gorilla11

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 24.04.18

	Wohnort: ---

	Version: ---

Verfasst am: 24.04.2018, 11:09 Titel:

Hi,

ok, das war einfach.
Perfekte und total schnelle Hilfe.

Merci!

Gorilla11

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 24.04.18

	Wohnort: ---

	Version: ---

Verfasst am: 24.04.2018, 13:17 Titel:

Ok, weiteres Problem.
Ich habe nun zwei Y-Achsen, habe viel mit Plotyy gelesen, bekomme es aber nicht auf mein Programm übertragen.

Hier der Code:

Code:

figure
x_wert = [0,1,2,3,4,5,6,7,8];
y_ach_1 = [m_Poly_20_gem_g, m_Poly_22_gem_g, m_Poly_24_gem_g, m_Poly_4_gem_g, m_Poly_6_gem_g, m_Poly_8_gem_g, m_Poly_10_gem_g, m_Poly_12_gem_g, m_Poly_14_gem_g];
y_ach_2 = [m_Poly_20_Energie_g, m_Poly_22_Energie_g, m_Poly_24_Energie_g, m_Poly_4_Energie_g, m_Poly_6_Energie_g, m_Poly_8_Energie_g, m_Poly_10_Energie_g, m_Poly_12_Energie_g, m_Poly_14_Energie_g];

pl7 = plot (x_wert,y_ach_1,'*c', x_wert,y_ach_2,'*r');
set(pl7,'Linewidth',3);
u8 =title('Berechnete Masse aus Energiebetrachtung');
set(u8,'FontWeight','bold','FontSize',15);

a11111111 = ylabel('Berechnete Masse der Prüfkörper [g]');
set(a11111111,'FontWeight','bold','FontSize', 12);

a22222222 =xlabel('Prüfkörper');
set(a22222222,'FontWeight','bold','FontSize', 12);
set(gca,'XTick', 0:8)
set(gca,'XTickLabel',{'Polybutadien 20'; 'Polybutadien 22'; 'Polybutadien 24'; 'Polybutadien 4'; 'Polybutadien 6'; 'Polybutadien 8';'Polybutadien 10'; 'Polybutadien 12'; 'Polybutadien 14'});
grid on;
hold on;

Funktion ohne Link?

Jetzt würde ich gerne wissen, wie ich die zweite Achse beschriften kann. Ich habe auch versucht einen einfachen String einzufügen, funktioniert aber irgendwie auch nicht.

Hat jemand eine Idee?

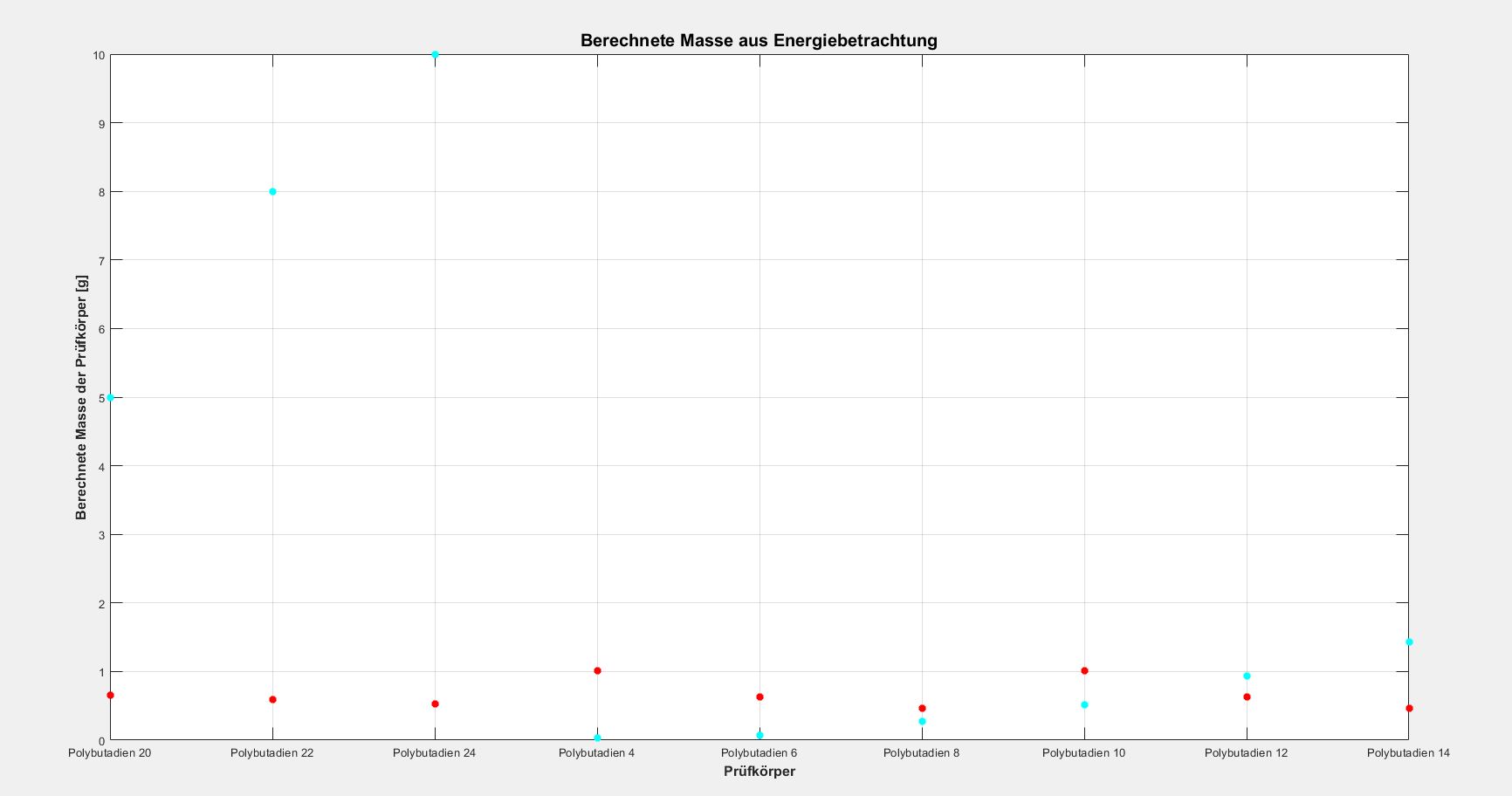

Aktueller Plot siehe Anhang.


Beschreibung:

Download

Dateiname:


Dateigröße:

80.98 KB

Heruntergeladen:

290 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 24.04.2018, 13:31 Titel:

Hallo,

nach jetzigem Stand hast du nur eine Achse und darin zwei Datensätze.

Um die Punkte zuzuordnen, wird gerne eine Legende verwendet.

Code:

legend({'Daten1', 'Daten2'})

Funktion ohne Link?

Wenn du die Beschriftung wirklich auf den Achsen haben willst, schau mal yyaxis an. Das ist in der Handhabung deutlich angenehmer als plotyy.

Grüße,
Harald

Gorilla11

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 24.04.18

	Wohnort: ---

	Version: ---

Verfasst am: 24.04.2018, 13:45 Titel:

Daran habe ich gar nicht gedacht.
Guter Hinweis, Danke!
