Wie kann ich Beschriftungen im Diagramm setzen?



Mueller
Forum-Anfänger

Forum-Anfänger


Beiträge: 41
Anmeldedatum: 21.11.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.01.2017, 11:16     Titel: Wie kann ich Beschriftungen im Diagramm setzen?
  Antworten mit Zitat
Ich hätte drei kleine Basic-Fragen. Ich hoffe ihr könnt sie mir beantworten.

Zur ersten Frage:
Ich habe einen Punkt im Diagramm gegeben. Von diesem Punkt aus möchte ich ein Rechteck zeichnen das bis zur jeweiligen x bzw y Achse reicht.

Zur zweiten Frage:
Ich habe y-Wert gegeben. Von diesem y-Wert aus möchte ich eine gerade Linien von x=0 bis x=Ende (Diagramm Ende) zeichnen.

Zur dritten Frage:
Ich möchte an einem gewissen Bereich im Diagramm eine Beschriftung setzen.
Ausgehend von einem Koordinaten-Punkt (x/y).

Danke für eure Hilfe.

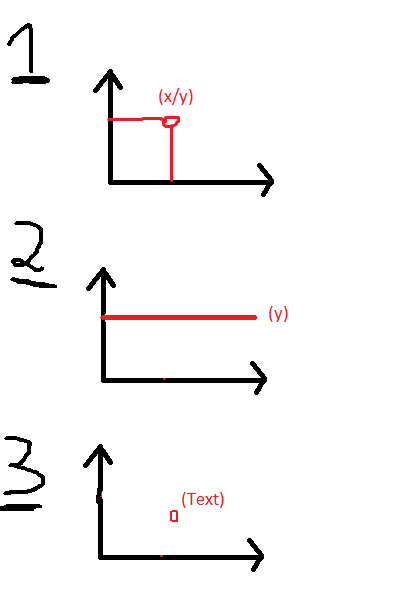

Anbei ein Screenshot

 Beschreibung:

Download
 Dateiname:  question.png
 Dateigröße:  6.16 KB
 Heruntergeladen:  22 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 16.593
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 02.01.2017, 11:38     Titel:
  Antworten mit Zitat
Hallo,

mit xlim und ylim kannst du die Grenzen des Koordinatensystems abfragen.

zu 1.: rectangle
zu 2.: plot
zu 3.: text

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Mueller
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 41
Anmeldedatum: 21.11.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.01.2017, 12:32     Titel:
  Antworten mit Zitat
zu 1 ich habe nur einen Punkt gegeben! Wie man ein Rechteck mit 4 Punkten zeichnet weiss ich auch. Ich will aber von einem Punkt aus das Rechteck automatisch zeichnen lassen so wie beim stairs Befehl ->
Code:
[xb,yb] = stairs(x1,y1);


zu xlim ... ich dachte mit xlim kann ich die Grenzen definieren? Wie lautet genau der Befehl zum Abfragen des xlim Wertes?

Danke Smile

[EDITED, Jan, Bitte kein Top-Quoting - Danke!]
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 16.593
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2012a
     Beitrag Verfasst am: 02.01.2017, 12:47     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
zu xlim ... ich dachte mit xlim kann ich die Grenzen definieren? Wie lautet genau der Befehl zum Abfragen des xlim Wertes?

Bitte in solchen Fällen auch mal die Doku befragen.
Code:


Zitat:
zu 1 ich habe nur einen Punkt gegeben!

Nein, 2 - wenn du zuvor xlim und ylim verwendet hast. Und diese Information reicht für rectangle oder auch andere Wege aus.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Mueller
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 41
Anmeldedatum: 21.11.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.01.2017, 13:47     Titel:
  Antworten mit Zitat
danke habe alles verstanden Razz

[EDITED, Jan, Bitte kein Top-Quoting - Danke!]
Private Nachricht senden Benutzer-Profile anzeigen
