Workspace in Matlab plotten |
|
| j.g. |
Forum-Anfänger
|
 |
Beiträge: 13
|
|
|
|
Anmeldedatum: 10.11.09
|
|
|
|
Wohnort: Ludwigshafen
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 11.11.2009, 16:01
Titel: Workspace in Matlab plotten
|
 |
Hallo!

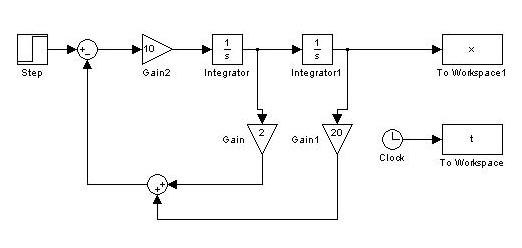

ich will das Ergebnis einer Simulink-Regelung nicht direkt über ein Scope anzeigen lassen, sondern zuerst in den Matlab-Workspace übertragen. Dann die Daten von Matlab aus aufrufen und diese mir anzeigen lassen...
...ich hoffe ich habe mich verständlich ausgedrückt...
Ich will den Inhalt "to workspace" x und t ausgeben...
Geht es irgendwie über den plot-Befehl?
Hat jemand da einen Rat?
Viele Grüße
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.JPG |
| Dateigröße: |
13.29 KB |
| Heruntergeladen: |
1295 mal |
|
|
|
|
|
|
| Titus |
Forum-Meister
|
|
Beiträge: 871
|
|
|
|
Anmeldedatum: 19.07.07
|
|
|
|
Wohnort: Aachen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.11.2009, 16:08
Titel:
|
|
Hallo,
am einfachsten: die ToWorkspace Blöcke öffnen und Ausgabeformat "Array" spezifizieren.
Dann reicht ein einfaches plot(t,x).
Titus
PS: die Uhrzeit gibt man normalerweise so nicht aus, sondern über Configuration Parameters->Data Input/Output, Haken bei "tout" setzen ...
|
|
|
|
| j.g. |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 13
|
|
|
|
Anmeldedatum: 10.11.09
|
|
|
|
Wohnort: Ludwigshafen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.11.2009, 16:18
Titel:
|
|
Danke für die schnelle Antwort!
Hat gut geklappt...
"PS: die Uhrzeit gibt man normalerweise so nicht aus, sondern über Configuration Parameters->Data Input/Output, Haken bei "tout" setzen ..."
Dumme Frage:
Wo finde ich ich "Configuration Parameters"?
|
|
|
|
| Titus |
Forum-Meister
|
|
Beiträge: 871
|
|
|
|
Anmeldedatum: 19.07.07
|
|
|
|
Wohnort: Aachen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.11.2009, 16:38
Titel:
|
|
Hallo,
habe gerade kein MATLAB zur Hand, aber Du bekommst die über Ctrl-E.
(Menü Simulation glaube ich).
Titus
|
|
|
|
| j.g. |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 13
|
|
|
|
Anmeldedatum: 10.11.09
|
|
|
|
Wohnort: Ludwigshafen
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.11.2009, 16:42
Titel:
|
|
|
|
|
|
|
|
