Verfasst am: 06.05.2018, 11:50 Titel: Y-Achse um einen Winkel kippen

Hallo zusammen,

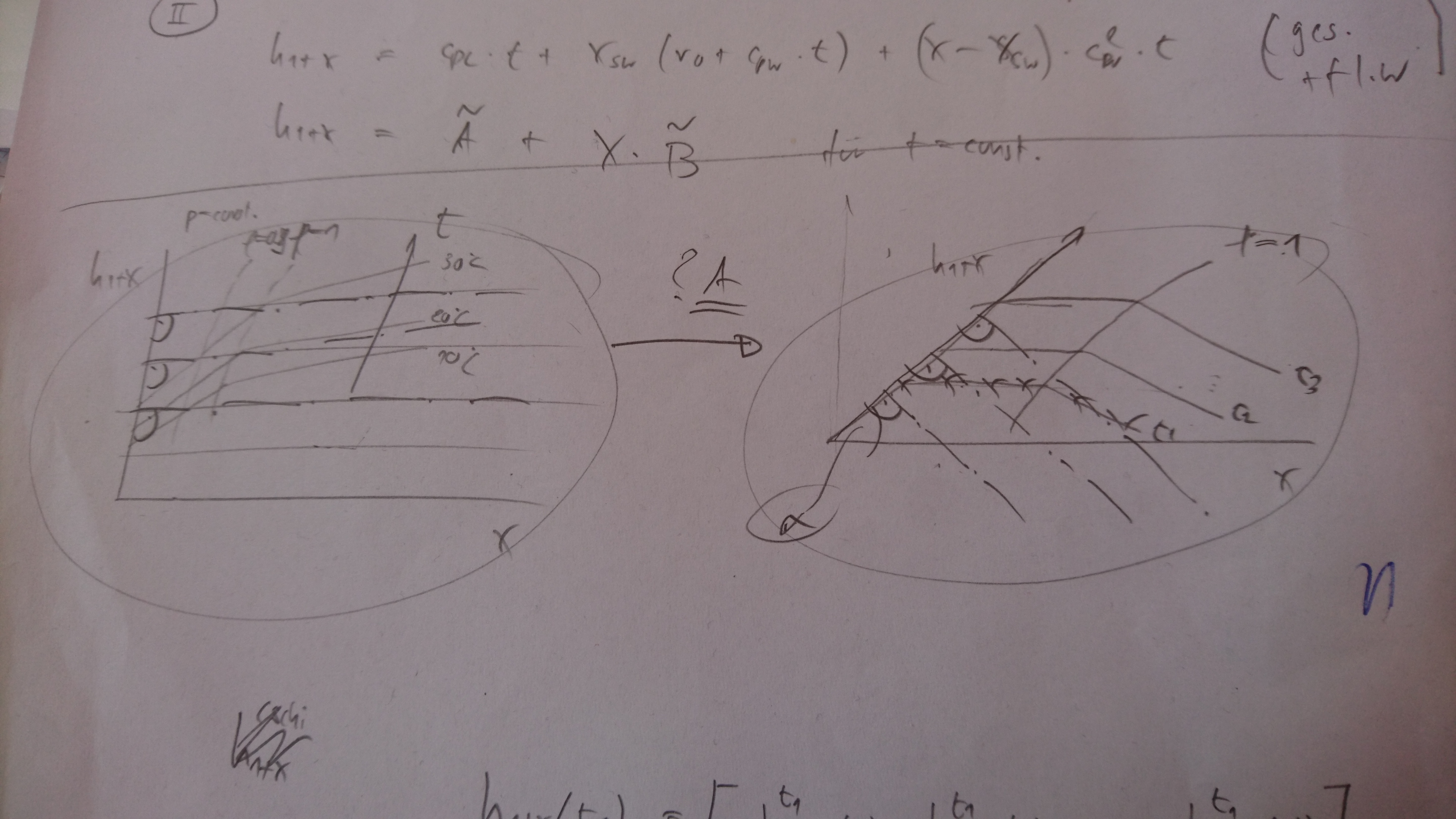

Ich komme gerade nicht weiter. Ich muss ein Diagramm um einen bestimmten Winkel drehen/kippen, sodass die unterste Gerade waagerecht zur x-Achse ist. Ich habe noch eine Skizze hinzugefügt um verständlicher zu machen was ich genau meine.
Ich hoffe es kann mir jemand helfen.
Vielen Dank und viele Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

2.38 MB

Heruntergeladen:

275 mal

Goraker

Forum-Anfänger


	Beiträge: 30

	Anmeldedatum: 04.04.18

	Wohnort: ---

	Version: R2016b

Verfasst am: 07.05.2018, 12:56 Titel:

1. Farbe hilft sehr beim Verständnis

2. Hast du schon ein Programm das Funktioniert oder stehst du da noch bei Null?

3. Mir ist nicht ganz klar ob ich dich richtig verstehe, du willst, dass die waagrechte x-Achse weiterhin Waagrecht bleibt, die y-Achse kleiner 90° zur x-Achse wird und die untere Gerade parallel zur x-Achse?
Für mich sehen deine Geraden aus als hätten Sie einen Knick.

Kannst du uns genauer erklären wie du das Ergebnis brauchst. Vielleicht reicht sogar einfach eine händische Rotation der Grafik.

lillywillswissen

Forum-Newbie


	Beiträge: 1

	Anmeldedatum: 04.05.18

	Wohnort: München

	Version: ab R2015b

Verfasst am: 11.05.2018, 14:30 Titel: Ändern von Azimuth und Elevation im Plot

Mir ist nicht ganz klar, was du genau ausrichten willst aber was mir dazu einfällt ist, dass Du den Plot um den Azimuth und Elevationswinkel drehen kannst.

Sieh Dir dazu auch die Doku dazu an:
https://www.mathworks.com/help/rele.....zimuth-and-elevation.html

Ebenfalls hab ich noch ein kleines Beispiel eines Plots angehängt, welchen du verwenden könntest um deine Geraden zu plotten (muss natürlich noch abgeändert werden). Die Änderung von Azimuth und Elevation wäre ganz unten im Beispiel.

Liebe Grüße
Lilly

Code:

% Create plot
t = 0:pi/50:10*pi;
st = sin(t);
ct = cos(t);

figure(1)
plot3(st,ct,t, '--b')
hold on;
grid on;

% Ground track
plot3(st,ct, zeros(size(ct)), 'k')

% Achsenbeschriftung
xlabel('x');
ylabel('y');
zlabel('z');

% Achsenbereiche ändern
xlim([-3 3]);

% Titel
title('Beispiel Plot')

% Legende
legend('Schraube', 'GroundTrack', 'Location', 'best' );

% View -> Azimuth und Elevation der Ansicht des Plots
view(-169, 10)
