Zylinder



alexandra17
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 27.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.10.2017, 13:21     Titel: Zylinder
  Antworten mit Zitat
Hey Wink
ich versuche ein Funktion für einen Zylinder zu erstellen.
Bei dem soll ich dann die Dichte bzw. eigentlich die Intensität angeben können, da ich ihn danach, wie bei einem CT durchleuchten sollte.
Leider weiß ich nicht, wie man die Intensität bei einem Zylinder angibt, könnt ihr mir da helfen?

Code:

function [x,y,z2,i] = zyl1(r,h,z1)

theta = 0:0.05:2*pi;


x = r*cos(theta);
y = r*sin(theta);

y(end) = 0;

z2 =h;

patch(x,y,z1*ones(size(x*10)),'b');

set(gca,'NextPlot','Add');

patch(x,y,z2*ones(size(x)),'b');

surf([x;x],[y;y],[z1*ones(size(x));z2*ones(size(x))],'parent',gca)


end


Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 15.10.2017, 18:59     Titel: Re: Zylinder
  Antworten mit Zitat
Hallo alexandra17,

Was genau ist "eine funktion für einen Zylinder"?
Wie möchtest Du "die Intensität angeben"?
Was bedeutet "durchleuchten"?

Erkläre noch mal genauer. Könntest Du eine Skizze dazu posten, wie es aussehen soll?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

alexandra17
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 27.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.10.2017, 08:46     Titel: Zylinder
  Antworten mit Zitat
Hallo Jan S,

folgendes... meine Aufgabe ist es eigentlich ein Phantom zu erstellen, welches wie eine Linse aussieht und Objekte beinhaltet. Zunächst will ich nur einen Zylinder, (weil ich finde, dass dieser einer Linse am nächsten kommt) ohne Objekte in ihm, programmieren. Im Prinzip habe ich das jetzt schon, aber ich bin mir nicht sicher ob das so funktionieren kann (Code im Anhang), da ich hier keine Dichte angeben kann. Wenn ich dann dieses Phantom durchleuchten will, real wird die mit einem Laser geschehen, ich selbst muss eine Funktion auf MatLab programmieren, die das für mich macht, sollte ich eben die Intensität zurückbekommen.

Mit Funktion meinte ich, einen Zylinder in einer Funktion zu programmieren, welches ich im vorigem Code schon gemacht habe.

Ich weiß nicht, ob du verstehst was ich meine, aber vielleicht kannst du mir ja helfen? Es würde mir nämlich schon helfen, wenn ich weiß ob dieses Objekt von einer Funktion "durchleuchtet" werden kann...

Code:


r=5;
x = r*40/2;
y = x;
z = r*20/2;

% Formt eine 41x41x21 matrix
[X,Y,Z] = meshgrid(-x:r:x,-y:r:y,-z:r:z);

% verwandelt die werte in cm
X = X./10;
Y = Y./10;
Z = Z./10;

% Matrix (Matrix der Radien)
A = sqrt(X.^2 + Y.^2);

% Mittelpunkt 1
A(A == 0) = 1;

% Außerhalb des cylinders wird alles 0 gesetzt
A(abs(A) > 10) = 0;

% Alle nicht Nullen werden 1 gesetzt
A(abs(A) > 0) = 1;

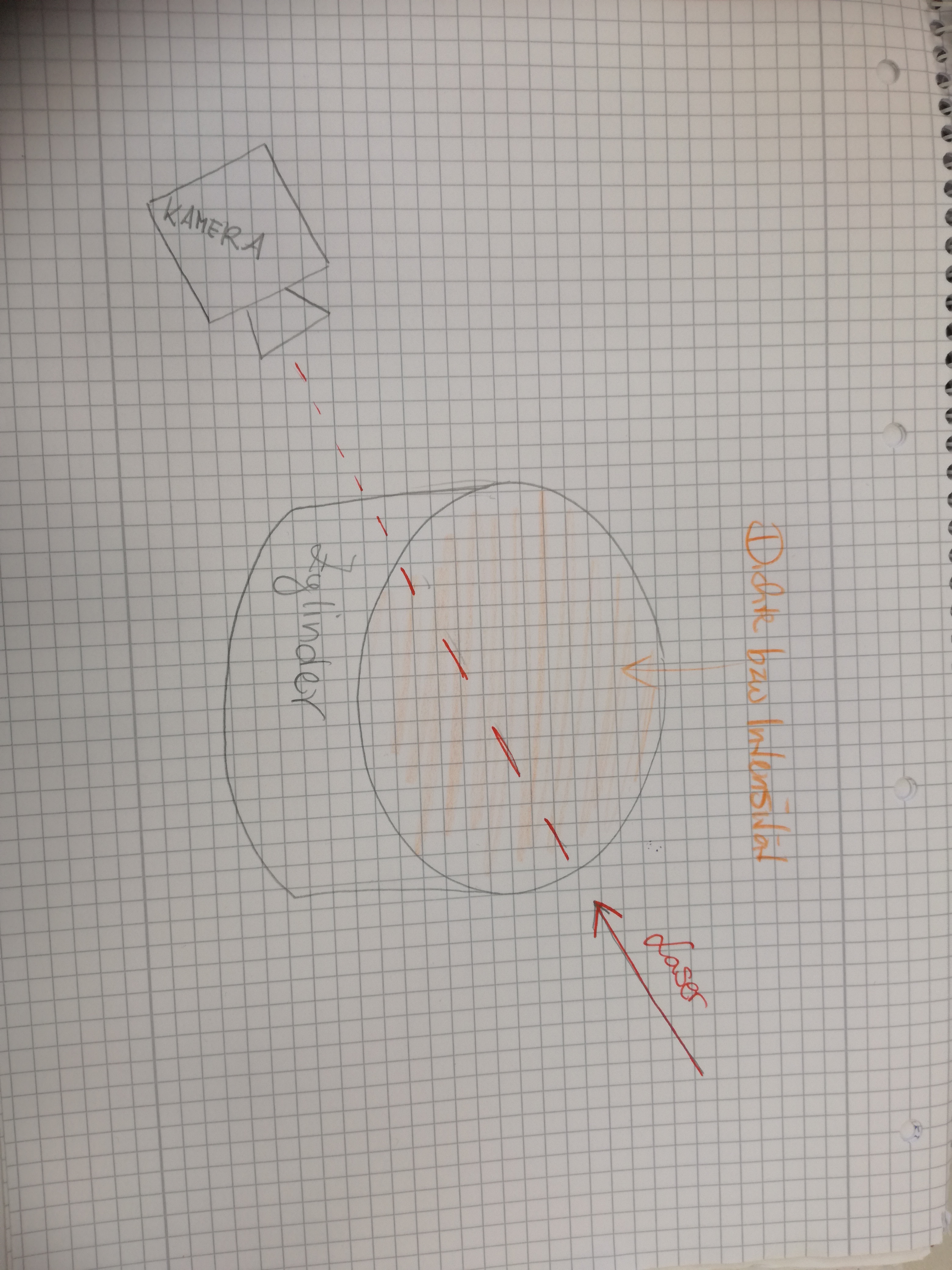

 Beschreibung:

Download
 Dateiname:  IMG_20171018_091051.jpg
 Dateigröße:  3.16 MB
 Heruntergeladen:  7 mal
Private Nachricht senden Benutzer-Profile anzeigen

alexandra17
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 27.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.10.2017, 08:52     Titel:
  Antworten mit Zitat
Das Beispiel von mir ist im Prinzip dasselbe wie das aus der Frage "Projektarbeit in Medizintechnik (1.Semester)" , welche schon im Forum existiert.
