2. x-Achse, welche sich auf 1. x-Achse bezieht



jiykji
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 04.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.11.2017, 19:48     Titel: 2. x-Achse, welche sich auf 1. x-Achse bezieht
  Antworten mit Zitat
Guten Abend

Ich habe einen Plot in einem einfachen x-y plot. Nun möchte ich zur 1. x-Achse gerne noch eine zweite anzeigen lassen, welche sich aber auf die x-Werte selbst bezieht. Ich habe Koordinaten einmal in einem mit-bewegten System und einmal in einem Inertialsystem. Nun ist es aber so, dass sich die zweite Achse nicht regelmäßig verändert. Es würde in etwas wie folgt aussehen:

Code:

Messung: 1 2 3 4 5
x1:      2 4 6 8 10
x2:      4 4 4 9 15



Kann ich das irgendwie (automatisch oder auch manuell) bewerkstelligen? Ob die zweite x-Achse nun oben oder unten ist, ist mir nicht wichtig.

Vielen Dank schon jetzt! Ein schönes Wochenende noch Smile
Private Nachricht senden Benutzer-Profile anzeigen


jiykji
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 04.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.11.2017, 20:59     Titel:
  Antworten mit Zitat
Geht dies generell nicht? Oder gibt es einen (mehr oder weniger mühsamen) Weg, dies zu bewerkstelligen?
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 17.841
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 20.11.2017, 21:28     Titel:
  Antworten mit Zitat
Hallo,

mir ist ja nicht mal klar, was du überhaupt erreichen möchtest.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

jiykji
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 04.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.11.2017, 21:25     Titel:
  Antworten mit Zitat
Nun, sagen wir ich hätte eine Tabelle:

Zitat:


118 45
120 45.5
122 68
124 75



die immer zwei Werte aneinander zuordnet.

Eine Spalte dieser Tabelle wäre die x-Achse meines Plots. Die andere Spalte hätte ich dann gerne einfach unter der x-Achse, so dass man direkt sieht, welcher Wert zu diesem x-Wert auch gehört, aber nicht geplotted wurde.

Macht dies das Ziel klarer?

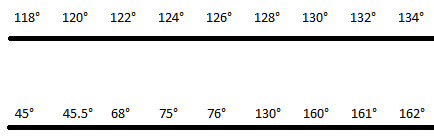

 Beschreibung:

Download
 Dateiname:  xxaxis.png
 Dateigröße:  1.99 KB
 Heruntergeladen:  18 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 17.841
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 22.11.2017, 22:35     Titel:
  Antworten mit Zitat
Hallo,

dürfte am einfachsten sein, wenn du das selbst mit text platzierst, etwa so:
Code:
x = 118:2:124;
x2 = [45, 45.5, 68, 75];
figure
axes('Units', 'normalized', 'Position', [0.1 0.3 0.8 0.6])
plot(x, 1:4)
text(x, 0*ones(size(x)), num2str(x2'), 'HorizontalAlignment', 'center')


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
