3D-Plot ganz einfach, aber komm nicht drauf


gast

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 16:26     Titel: 3D-Plot ganz einfach, aber komm nicht drauf
  Antworten mit Zitat
Hallo zusammen,

will einen 3D-Plot machen, und gebe dazu den unten gezeigten Code ein. Irgendetwas stimmt aber nicht, weil ich nur ein leeres 3-dimensionales Feld dargestellt bekomme... kann jemand mal drübergucken und mir sagen, wo das problem liegt? danke schon mal im Voraus

gruß


Anmerkung: ich programmiere in Scilab. Hier also der Code:

Code:

ri = 0.25;
ra = 0.9;
r = ri:0.01:ra;

uemin = 30;
uemax = 150;
ue = uemin:(uemax-uemin)/(length(r)-1):uemax;

etag = 0.9;
a = 8.3;
mzug = 75.87;
stahllaenge = 1;
stahldichte = 7.85;


jakt = 0.5*%pi*stahldichte*1000*stahllaenge.*(r^4-ri^4);

mmg1 = (a.*ue/r).*(jm+jg);

mj1 = (a.*ue/r)*(jakt ./ (ue^2*etag));

m1 = mmg1 + mj1- mzug;

plot3d(r,ue,m1)


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 16:30     Titel:
  Antworten mit Zitat
Um das nachzuvollziehen fehlen die Variablen jm und jg.

gast

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 16:48     Titel: ergänzung
  Antworten mit Zitat
hallo,

da hast du recht. wobei die eigentlich nur konstanten sind.

Code:
jg = 0.05;
jm = 0.23;


danke fürs drübergucken

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 17:01     Titel:
  Antworten mit Zitat
Ok, so funktioniert es in Matlab:
Code:
ri = 0.25;
ra = 0.9;
r = ri:0.01:ra;

uemin = 30;
uemax = 150;
ue = uemin:(uemax-uemin)./(length(r)-1):uemax;

etag = 0.9;
a = 8.3;
mzug = 75.87;
stahllaenge = 1;
stahldichte = 7.85;
jg = 0.05;
jm = 0.23;
jakt = 0.5*pi*stahldichte*1000*stahllaenge.*(r.^4-ri.^4);
mmg1 = (a.*ue./r).*(jm+jg);
mj1 = (a.*ue./r).*(jakt ./ (ue.^2*etag));
m1 = mmg1 + mj1- mzug;
plot3(r,ue,m1)

Die Zeile jakt (mit dem pi) und plot3d (->plot3) musste ich ändern.
Guck mal, ob es läuft. Hing mit elementweisen Operationen zusammen ( die Punkte vor / und * ).

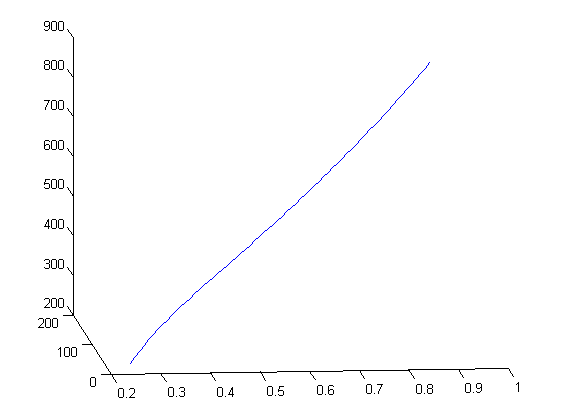

Bild hänge ich an.
Jetzt willst du vermutlich eine flächige Darstellung, oder? In Matlab würde ich dir dann meshgrid ans Herz legen... Vielleicht gibt es entsprechendes auch für Scilab.

 Beschreibung:

Download
 Dateiname:  bild.png
 Dateigröße:  4.01 KB
 Heruntergeladen:  760 mal

gast

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 18:37     Titel: bin ratlos
  Antworten mit Zitat
krieg es irgendwie nicht auf die reihe, die funktion in 3d und flächig darstellen zu lassen...
nur zur nochmaligen erläuterung: ich will m1 in abhängigkeit von ue und r darstellen lassen, laut meinem chef müsste da eine fläche rauskommen, die sich über der ue-r-fläche spannt...
jemand ne idee?

danke

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 18:48     Titel:
  Antworten mit Zitat
Scilab 4.1.2 hat die Funktionen meshgrid und ndgrid. Guck dir mal die Beispiele dazu an.

Idefix_1024
Forum-Century

Forum-Century

Beiträge: 230
Anmeldedatum: 16.10.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 19:34     Titel:
  Antworten mit Zitat
wie sollte Matlab denn da eine Fläche zeichnen??

was Du hast sieht stark vereinfacht so aus

Code:

a=[1 2 3]; b=[3 3 3]; c=[1 1 1]; plot3(a,b,c)



mal ehrlich
ich sehe da auch keine Fläche... das ist und bleibt ein Strich im Raum...

evtl solltest Du mal die Datensammlung überdenken und dann im Forum nach
"3D Plot aus Wertetabelle"
suchen...
Private Nachricht senden Benutzer-Profile anzeigen

gast

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.03.2009, 08:09     Titel: danke!
  Antworten mit Zitat
hallo,

hab es jetzt hinbekommen, dank den befehlen "meshgrid" und "mesh".
mit "surf" lässt es sich auch zeichnen.

ich habe lange nach dem befehl "mesh" gesucht, bis ich ihn endlich gefunden hatte. da muss ich sagen, sollte man in der scilab-hilfe nochmal nachbessern und einen verweis in der meshgrid-hilfe auf mesh geben.

danke an alle, die sich das mal angeschaut haben Smile

gruß
