Anpassung Koordinatensystem von Bildern



MatlabNeuling2017
Forum-Anfänger

Forum-Anfänger


Beiträge: 16
Anmeldedatum: 28.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.08.2017, 18:52     Titel: Anpassung Koordinatensystem von Bildern
  Antworten mit Zitat
Servus Matlab-Freunde,

ich habe wieder eine Idee oder ein Problem:
Ich habe mehrere Bilder eines gleichen Motivs/Ausschnitts (d.h. eines Auflösungstests) aufgenommen (Kamera auf Stativ), aber leider sind die Bilder nicht 100% pixelgenau gleich was das Koordinatensystem im Bild angeht.
D.h. zwei gleiche Pixel zweier Bilder haben nicht die gleichen Koordinaten.

Frage: Wie kann man mit Matlab dafür sorgen, dass eingelesene Bilder auf ein Koordinatensystem angepasst werden?

Es handelt sich meist um Verschiebungen um 1-2 Pixel (horizontal bzw. vertikal)

Für Hilfe und Anregungen wäre ich dankbar.

Grüße,
MatlabNeuling2017
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 05.08.2017, 19:24     Titel: Re: Anpassung Koordinatensystem von Bildern
  Antworten mit Zitat
Hallo MatlabNeuling2017,

Die Frage ist noch nicht eindeutig klar. Welches ist denn das "richtige" Koordinatensystem, auf dass Du die Bilder anpassen möchtest? Wie wäre der Mittelwert der Bilder? Der Median zwischen den Pixeln an der gleichen Stelle wäre auch eine Lösung.
Es gibt mehr Möglichkeiten, falls Du bestimmte Pixel eindeutig wiedererkennen könntest, z.B. am Farbspektrum. Das könnte bei Aufnahmen des Sternhimmels helfen, wenn die Kamera eine gute Farbauflösung hat.

Wie würdest Du denn die "gleichen" Pixel identifizieren?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

MatlabNeuling2017
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 16
Anmeldedatum: 28.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.08.2017, 09:53     Titel:
  Antworten mit Zitat
Servus Jan,

bei dem Bild handelt es sich um ein abfotografiertes Chart von ISO 12233.

Also das "richtige" Koordinatensystem würde ich gerne so erhalten:
Einlesen des ersten Bildes, an einem Muster/Rahmen im Bild die Koordinaten der Pixel bestimmen und jedes weitere eingelesene Bild auf dieses Muster/diesen Rahmen ausrichten.

D.h. wenn dieses Muster/der Rahmen in jedem Bild die gleiche Koordinaten hat, muss der Rest auch gleich sein.

Wäre die Idee in Ordnung oder gäbe es einfachere Möglichkeiten?

Grüße
MatlabNeuling2017
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 07.08.2017, 10:13     Titel:
  Antworten mit Zitat
Hallo MatlabNeuling2017,

Wenn ich nach "Chart von ISO 12233" suche, finde ich eine große Menge an Test-Bildern. Es wäre einfacher, wenn Du zeigst, wovon Du genau sprichst.

Zitat:
Einlesen des ersten Bildes, an einem Muster/Rahmen im Bild die Koordinaten der Pixel bestimmen und jedes weitere eingelesene Bild auf dieses Muster/diesen Rahmen ausrichten.

Du kannst im ersten Bild die Koordinaten der Pixel bestimmen. Aber woran möchtest Du die Identität der verschobenen Pixel erkennen?

Zitat:
D.h. wenn dieses Muster/der Rahmen in jedem Bild die gleiche Koordinaten hat, muss der Rest auch gleich sein.

Das wäre in Anwesenheit von Rauschen und vielleicht auch Luft-Wirbeln sehr unwahrscheinlich.

Ich habe immer noch den Eindruck, dass die Aufgabe prinzipiell nicht lösbar ist.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

MatlabNeuling2017
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 16
Anmeldedatum: 28.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.08.2017, 10:27     Titel:
  Antworten mit Zitat

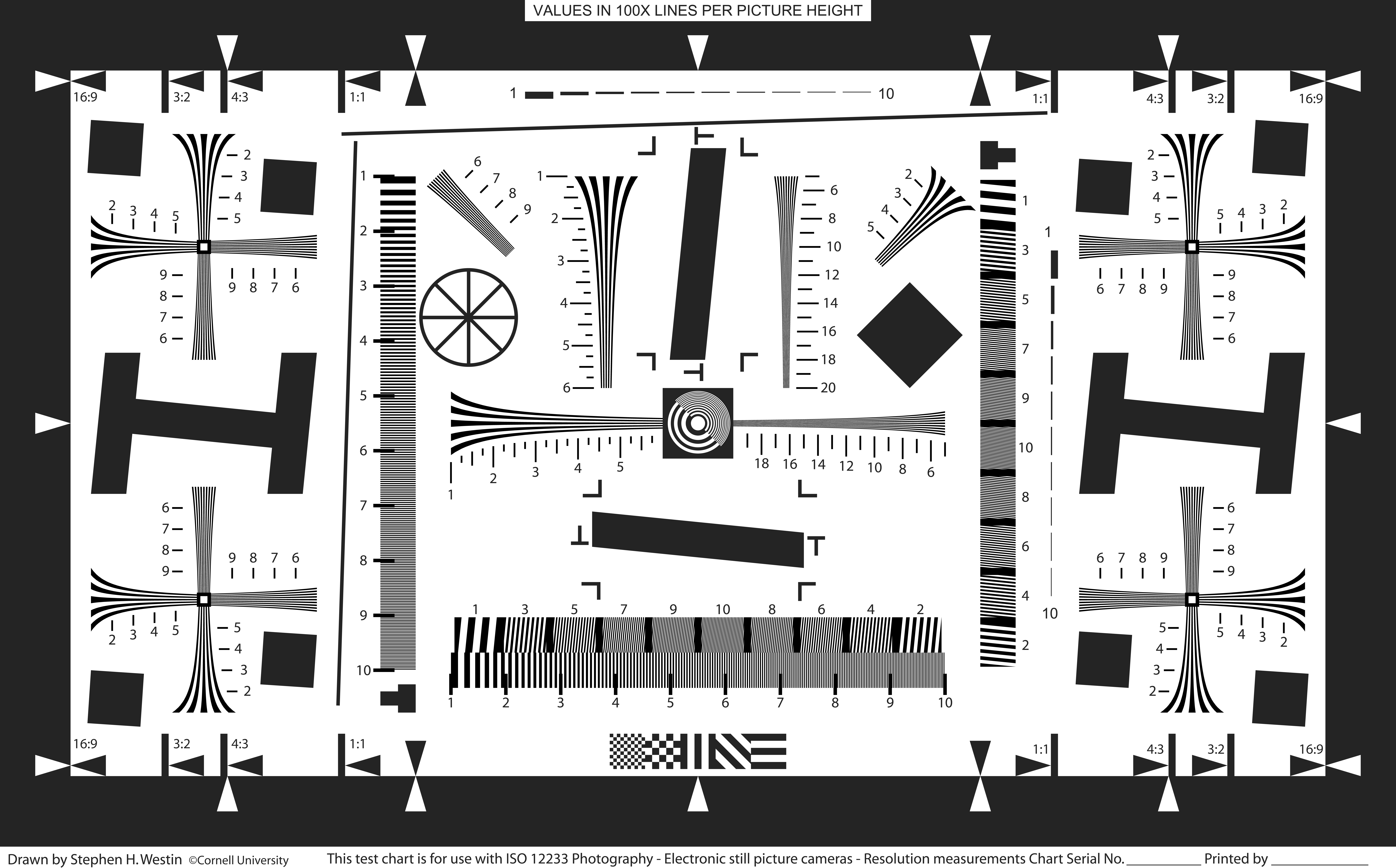

Anbei das Testbild.
Ich hätte gerne die Bilder an dem schwarzen Rahmen oder einem Kreis ausrichten lassen

 Beschreibung:

Download
 Dateiname:  714472ISO12233reschart.jpg
 Dateigröße:  4.14 MB
 Heruntergeladen:  15 mal
Private Nachricht senden Benutzer-Profile anzeigen

MatlabNeuling2017
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 16
Anmeldedatum: 28.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.08.2017, 11:27     Titel:
  Antworten mit Zitat
Ich habe es mittlerweile selber herausbekommen:
Sucht mal nach:

- "Automating Image Registration with MATLAB"
- "imregister"
- "imregconfig"

Hier meine Lösung, falls es jemand braucht:

Code:
[optimizer, metric] = imregconfig('monomodal');
IMG_regist = imregister("anzupassendes Bild","Vorgabebild",'translation',optimizer,metric);
