Verfasst am: 05.03.2009, 00:02 Titel: Approximation mit genau drei Geradenstücken

Hallo ,

ich habe folgendes Problem und hoffe das ihr mir dabei weiterhelfen könnt:

Ich habe 16 Datenreihen mit je zwanzig Werten die mir als Array vorliegen. Diese Daten stellen Messergebnisse von Bakterienkonzentrationen dar. Meine Aufgabe ist es nun zwei bestimmte Punkte über eine Approximation zu ermitteln. Dazu soll ich (laut meinem Professor) eine Polygonzug-Approximation mit drei Geradenstücken machen. Der Startpunkt und der Endpunkt sind dabei jeweils durch das erste bzw. letzte Datenpaar der jeweiligen Datenreihe festgelegt. Nur die zwei zu bestimmenden Punkte als Verbindungspunkte der Geradenstücke sind natürlich frei.

Ich habe schon eine Weile im Internet recherchiert, aber bis jetzt nicht viel dazu gefunden.

Nun zu meiner Frage: Wie kann ich diese Art der Approximation in Matlab umsetzen und mit welchen Funktionen?

Vielen Dank im Voraus
GetBack

steve

Ehrenmitglied


	Beiträge: 2.022

	Anmeldedatum: 03.09.07

	Wohnort: Wien

	Version: R2023b

Verfasst am: 05.03.2009, 10:19 Titel:

Moin,

kannst du mal ein Beispiel geben, wie das ganze aussehen soll? Bild oder Code?

Gruß
Alex
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?

GetBack

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 19.11.08

	Wohnort: Cottbus

	Version: ---

Verfasst am: 05.03.2009, 13:39 Titel:

Hallo,

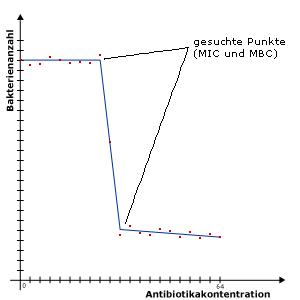

im Anhang habe ich mal schnell das ganze dargestellt. Die roten Punkte sind die gegebenen Datenpaare aus einem Datensatz. Die zwei zu ermittelnden Punkte (als Verbindungspunkte der Geradenstücke) habe ich dort auch dargestellt.
Könnt ihr damit was anfangen?

Viel grüße
GetBack


Beschreibung:

Beispiel für das Auffinden der gesuchten zwei Konzentrationspunkte

Download

Dateiname:


Dateigröße:

4.19 KB

Heruntergeladen:

519 mal

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 05.03.2009, 22:52 Titel:

Hallo GetBack,

für eine einzelne lineare Approximation brauchst du

Code:

polyfit

Funktion ohne Link?

Ansonsten würde ich wahrscheinlich in einem ersten hau-Ruck-Ansatz alle 153 Möglichkeiten ausprobieren und diejenige mit dem kleinsten Fehler auswählen. Dafür braucht man keine speziellen Funktionen, nur eine for-Schleife. Hattest Du auch an so etwas gedacht, oder sollte es etwas akademischer sein? Bereitet Dir die Schleife schon Probleme?

Herzliche Grüße
Bijick
_________________

>> why

Idefix_1024

Forum-Century


	Beiträge: 230

	Anmeldedatum: 16.10.08

	Wohnort: ---

	Version: ---

Verfasst am: 06.03.2009, 10:38 Titel:

also sowas in der Art hier

Code:

Bakterienzahl = [100 101 107 100 102 103 20 24 23 21 20];
Antibiotikakonz = [0 1 10 11 16 20 25 30 31 32 33];

delta = 0.05;
neues_x = min(Antibiotikakonz):delta:max(Antibiotikakonz);
n = length(neues_x);
neue_Werte1 = zeros(n,1);
neue_Werte2 = zeros(n,1);
neue_Werte3 = zeros(n,1);
for i=1:1:n
neue_Werte1(i,1) = interp1(Antibiotikakonz,Bakterienzahl,neues_x(i),'nearest');
neue_Werte2(i,1) = interp1(Antibiotikakonz,Bakterienzahl,neues_x(i),'linear');
neue_Werte3(i,1) = interp1(Antibiotikakonz,Bakterienzahl,neues_x(i),'cubic');
end;

figure
hold on
plot(Antibiotikakonz,Bakterienzahl,'rx','MarkerSize',10,'LineWidth',2)
plot(neues_x,neue_Werte1,'m')
plot(neues_x,neue_Werte2,'c')
plot(neues_x,neue_Werte3,'b')
legend('original','nearest','linear','cubic')
hold off

Funktion ohne Link?

hilft das was?

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 06.03.2009, 12:26 Titel:

Hallo,

vielleicht eher so?

Code:

Bakterienzahl = [100 101 107 100 102 103 64 22 24 23 21 20];
Antibiotikakonz = [0 1 10 11 16 20 22 25 30 31 32 33];

Anzahl = length(Bakterienzahl);
Verbindungspunkte = nchoosek(2:Anzahl-1,2);

for ind = 1:size(Verbindungspunkte,1)
VP1 = Verbindungspunkte(ind,1);
VP2 = Verbindungspunkte(ind,2);

BZ1 = Bakterienzahl(1:VP1);
BZ2 = Bakterienzahl(VP1:VP2);
BZ3 = Bakterienzahl(VP2:end);
AK1{ind} = Antibiotikakonz(1:VP1);
AK2{ind} = Antibiotikakonz(VP1:VP2);
AK3{ind} = Antibiotikakonz(VP2:end);

A1 = [AK1{ind}(1) 1;AK1{ind}(end) 1]; b1 = [BZ1(1);BZ1(end)];
p1 = A1\b1;
BZ1_interp{ind} = polyval(p1,AK1{ind});
A2 = [AK2{ind}(1) 1;AK2{ind}(end) 1]; b2 = [BZ2(1);BZ2(end)];
p2 = A2\b2;
BZ2_interp{ind} = polyval(p2,AK2{ind});
A3 = [AK3{ind}(1) 1;AK3{ind}(end) 1]; b3 = [BZ3(1);BZ3(end)];
p3 = A3\b3;
BZ3_interp{ind} = polyval(p3,AK3{ind});

F(ind) = sum([(BZ1_interp{ind}-BZ1).^2,...
(BZ2_interp{ind}-BZ2).^2,...
(BZ3_interp{ind}-BZ3).^2]);
end

best_ind = find(F==min(F));

figure
hold on
plot(Antibiotikakonz,Bakterienzahl,'rx')
plot(AK1{best_ind},BZ1_interp{best_ind},'b',...
AK2{best_ind},BZ2_interp{best_ind},'b',...
AK3{best_ind},BZ3_interp{best_ind},'b')
legend('original','interp')
hold off

Funktion ohne Link?

polyfit war der falsche Ansatz, da die Geraden ja durch die Verbindungspunkte gehen müssen. Der Code ist jetzt für eine Dateneihe. Für die 16 müsstest Du den Code noch anpassen. Außerdem ist der Code noch ineffizient, ist nur ein erster Ansatz.

Herzliche Grüße
Bijick
_________________

>> why

GetBack

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 19.11.08

	Wohnort: Cottbus

	Version: ---

Verfasst am: 06.03.2009, 12:53 Titel: Danke für die Ansätze

Hallo,

vielen lieben Dank für die Ansätze.
Ich werde mich am Wochenende dran setzen und das mal probieren. Ich bin nämlich gerade auf Arbeit und es deswegen nicht von hieraus machen.

Ein Problem sehe ich noch: Die Verbindungspunkte müssen nicht unbedingt mit den Wertepaaren übereinstimmen, sondern sie können auch vollkommen frei sein (wenn ich mich richtig erinnere). Ich den meisten Fällen sollen sie es aber machen. Aber ich werde mich auch zuerst einmal mit dem einfacheren Fall beschäftigen.

Sobald ich was, habe melde ich mich wieder.

Viele Grüße
GetBack
