Bar3, plot, verschiedene x-Vektoren



90Ww35
Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 02.07.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.12.2016, 19:40     Titel: Bar3, plot, verschiedene x-Vektoren
  Antworten mit Zitat
a) Ich möchte eine Verteilung plotten, dreidimensional mit bar3.
Jedoch sind bei mir die x-Werte der 3 Verteilungen nicht identisch, wie das bei bar3 erwartet wird.
Gibt es eine Möglichkeit, verschiedene x-Vektoren bei bar3 zu verwenden?
Bild im Anhang: Die Säulen für Sample 2 (rot) müssten leicht verschoben sein.

b) Beim plotten als bar gibt es diese Möglichkeit. Jedoch kann man bei bar3 sehr schön die Transparenz verändern, was ich beibehalten möchte.



Code:


x1 = [1.0   2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0]';
x2 = [1.1   2.1 3.1 4.1 5.1 6.1 7.1 8.1 9.1]';
x3 = [1.0   2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0]';

y1 = 1./x1.^2;
y2 = 1./x2.^2;
y3 = 1./x3.^2;



%% bar3

figure(1)
h = bar3(x1, [y1, y2, y3]);

% Color
set(h(1),'FaceColor',[0.4 0.2 1.0]);
set(h(2),'FaceColor',[1.0 0.27 0.0]);
set(h(3),'FaceColor',[0.5 0.5 0.5]);
set(gcf,'color','w'); % White background

% Label
ylabel('x');
zlabel('y');
legend('Sample 1','Sample 2','Sample 3')
set(gca,'XTick',[])

%% bar

figure(2)

g1=bar(x1,y1);
hold on
g2=bar(x2,y2);
hold on
g3=bar(x3,y3);

% Color
set(g1,'FaceColor',[0.4 0.2 1.0]);
set(g2,'FaceColor',[1.0 0.27 0.0]);
set(g3,'FaceColor',[0.5 0.5 0.5]);
set(gcf,'color','w'); % White background

% Label
xlabel('x');
ylabel('y');
legend('Sample 1','Sample 2','Sample 3')

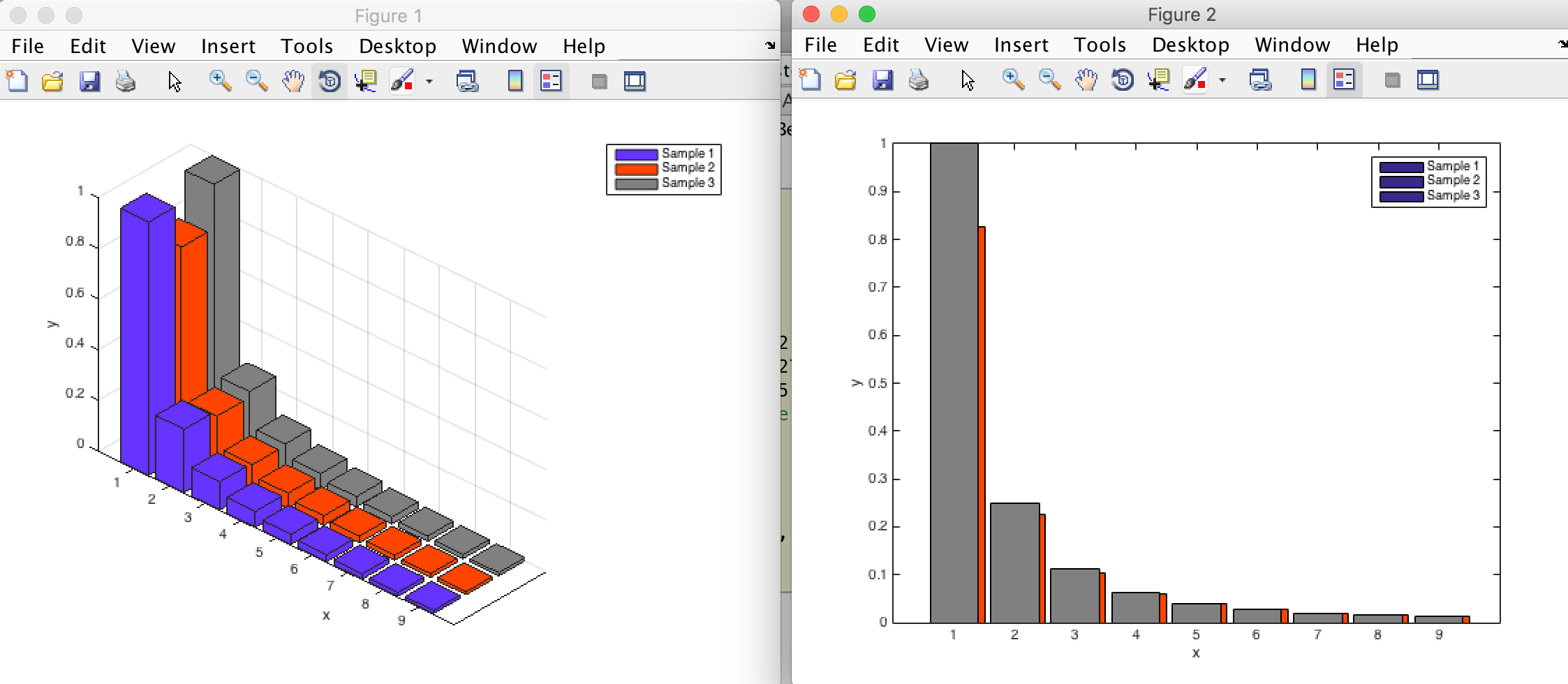

Bildschirmfoto 2016-12-29 um 19.21.37.png
 Beschreibung:
Rechts ist die gewünschte Verschiebung der x-Achse zu sehen, für die roten Balken.

Download
 Dateiname:  Bildschirmfoto 2016-12-29 um 19.21.37.png
 Dateigröße:  204.88 KB
 Heruntergeladen:  10 mal
Private Nachricht senden Benutzer-Profile anzeigen


Marco Morganti

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.01.2017, 12:02     Titel: Surface Daten versetzen
  Antworten mit Zitat
Beim Surface-Element können die Koordinaten die das Bild beschreiben geändert werden. In diesem Fall können also die Elemente in der zweiten Reihe um 0,1 versetzt werden:

Code:

set(h(2),'ydata',get(h(2),'ydata')+0.1);



'xdata', 'ydata' und 'zdata' beschreiben die Lage der Ecken des Surface-Elements

 Beschreibung:
Im Bild wurde die zweite Reihe um 0,5 versetzt

Download
 Dateiname:  bar3lösung.jpg
 Dateigröße:  17.52 KB
 Heruntergeladen:  5 mal

90Ww35
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 02.07.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.01.2017, 12:22     Titel:
  Antworten mit Zitat
Danke!
