Bestimmte Daten bei Plot ausnehmen |
|
| Gast 010 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 10.09.2009, 08:23
Titel: Bestimmte Daten bei Plot ausnehmen
|
 |
Hy,
ich habe folgendes Problem. Ich zeichne eine 25x19 Matrix in der Werte gespeichert sind mit folgendem Programm:
[x,y]=meshgrid(0:1:24,0:1:19);
z(z<0)=NaN;
tri=delaunay(x,y);
trimesh(tri,x,y,z);
Mit der zweiten Zeile will ich erreichen das meine Werte die 0 sind nicht geplottet werden, da es einige in der Matrix sind. Aber sobald ich das < auf ein <= oder == setze ist mein kompletter Plot leer. So wie es jetzt ist funktioniert es.
Weiß da jemand Rat?
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 09:55
Titel:
|
|
Bei mir ist der Plot nicht leer. Ich habe z folgendermassen gewählt.
Andreas
|
|
|
|
| Gast 010 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 10:14
Titel:
|
|
Ah,
vielen dank schonmal, aber ich habe mich etwas missverständlich AUsgedrückt: In meiner Matrix befinden sich an einigen stellen schon werte, es ist nur ein teil der 25x20 mit Nullen besetzt.
sogar wenn ich die Zeile
in das command window einsetze bekomme ich die Matrix wo nur noch vereinzelt Werte stehen und der Rest NaN zu sehen ist.
Warum funktioniert dann der Plot nicht?
|
|
|
|
| Gast 010 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 11:00
Titel:
|
|
Also,
ich hab mal ein einfaches Beispiel ausprobiert. Da hat mein Plot auch gestimmt, kann es sein das irgendetwas nicht stimmt weil mein Plot nur mit 38 Daten der 500er Matrix besetzt ist?
Oder ist es eine Einstellung innerhalb von MatLab?
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 11:24
Titel:
|
|
Ja, wenn sehr wenige Werte besetzt sind kann das gut sein. Ich schaue es mit gerne an mit vollem Code und MAT File
Andreas
|
|
|
|
| Gast010 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 12:27
Titel:
|
|
Hy,
ich weiß nict ob ich alles richtig mache, stell zum ersten mal was ein. Hab ein txt-file gemacht wo mein Ausgangs 1x38 Matrix drinnen ist. Dann das m-file mit dem ich einmal umspeicher und das m-file mit dem ich Auswerten lasse.
Habe gerade noch einen rießen Fehler entdeckt mit Hilfe des Data Cusor in der Figure. Mein Plot soll quasi die Matrix nachempfinden und die Werte an die bestimmten Punkte speichern. Ich habe zwar einen Plot der aussieht wie er soll, 1 Element in der Mitte, 6 rundrum, darum 12 und außen 18, aber die Werte passen nicht zu dem in meinem 1x38 Vektor.
Vielleicht kannst du da weiterhelfen.
| Beschreibung: |
|
Download |
| Dateiname: |
NetzGrafiktri3D25x20.m |
| Dateigröße: |
1.16 KB |
| Heruntergeladen: |
448 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Anordnung25x20.m |
| Dateigröße: |
1.32 KB |
| Heruntergeladen: |
449 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Matrizen.txt |
| Dateigröße: |
3.24 KB |
| Heruntergeladen: |
459 mal |
|
|
|
|
| Gast 010 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 12:51
Titel:
|
|
Moment,
Problem mit der Anordnung ist selbst gelöst, besteht also nur noch die Nullwerte raus zu nehmen!
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 15:50
Titel:
|
|
Mit
wird daten.mat erzeugt. Dann brauchen wir F nicht abtippen...
Andreas
|
|
|
|
| Gast010 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.09.2009, 17:27
Titel:
|
|
Hy,

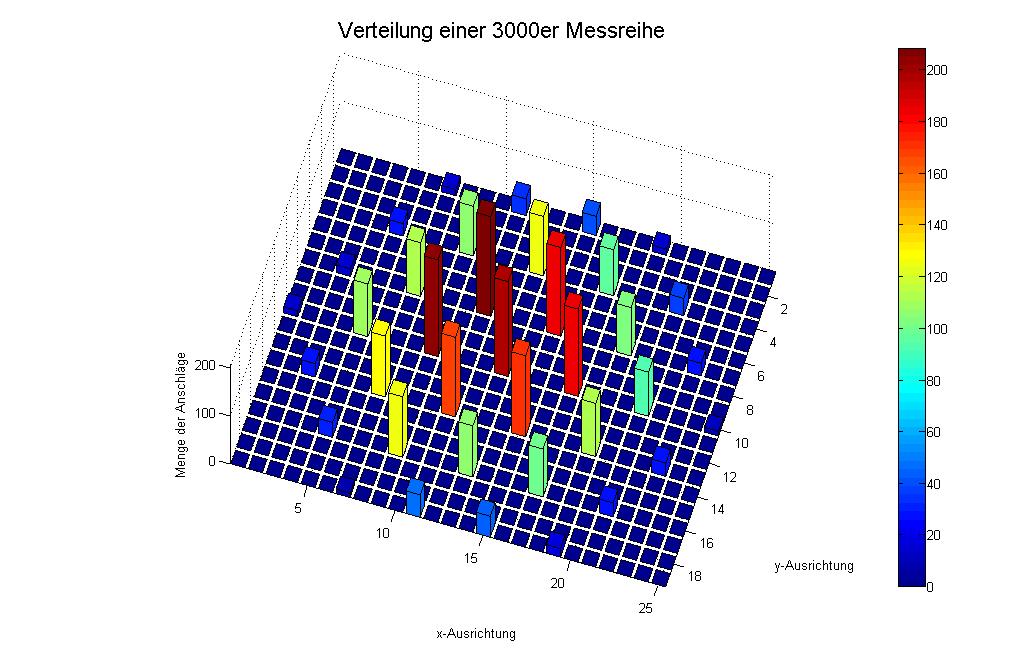

ich hab nun meinen plot zu folgendem umgewandelt(siehe Anhang). Wie ist es nun möglich auf die Stirnseiten der einzelnen Balken Zahlen zu schreiben in der Anordnung von 1-38, geht das überhaupt?
MfG
| Beschreibung: |
|
Download |
| Dateiname: |
3000er_Balken.jpg |
| Dateigröße: |
117.45 KB |
| Heruntergeladen: |
510 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
3000er_Balken.fig |
| Dateigröße: |
25.78 KB |
| Heruntergeladen: |
432 mal |
|
|
|
|
|
|
|
