CurveFitting/ zwei fit style contours in einer Darstellung



FPC
Forum-Anfänger

Forum-Anfänger


Beiträge: 43
Anmeldedatum: 27.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.08.2016, 11:35     Titel: CurveFitting/ zwei fit style contours in einer Darstellung
  Antworten mit Zitat
Code:
[xData, yData, zData] = prepareSurfaceData( x, y, z );
[xData2, yData2, zData2] = prepareSurfaceData( x2, y2, z2 );
% Set up fittype and options.
ft = 'linearinterp';

% Fit model to data.
[fitresult, gof] = fit( [xData yData], zData, ft, 'Normalize', 'on');
[fitresult2, gof] = fit( [xData2 yData2], zData2, ft, 'Normalize', 'on' );

% Create a figure for the plots.
figure( 'Name', 'untitled fit 1' );

% Make contour plot.
% subplot( 1, 2, 1 );



h= plot( fitresult, [xData yData], zData);
C = plot(fitresult, 'Style', 'Contour');                                    %Liniendicke 'LineWidth'/ Linienfarbe 'LineColor'/ LinienStyle 'LineStyle'/ Zahl einblenden 'ShowText' 'on'
set(C, 'LineStyle', '--', 'LineWidth', 4,'ShowText', 'on','LevelStep', 15); %Abstände zwischen den Linien: LevelStep/ Abstände der Zahlenbeschriftung:LabelSpacing/Einteilung der Zahlenbeschriftung: TextStep
                                                                            %Zwischenräume füllen: Fill 'on'/

% %  subplot( 1, 2, 2);

h= plot( fitresult2, [xData2 yData2], zData2);
C2 = plot(fitresult2, 'Style', 'Contour');
set(C2, 'LineStyle', '--', 'LineWidth', 4,'ShowText', 'on','LevelStep', 15);

title('Komfort (%)');
xlabel ('mmBHKW(kW)');
ylabel ('Elektr.Heizsystem');


%Farbgebung


colormap (white);                                                          %Schwarz-Weiß 'white'/ Graustufen 'grey'/ bunt 'jet'
                                                                           %manuell: Beispiel Graustufen (Schwarz-Weiß) siehe Farblegende  map = [0,0,0  0.1, 0.1, 0.1  0.2, 0.2, 0.2 ...] colormap (map)

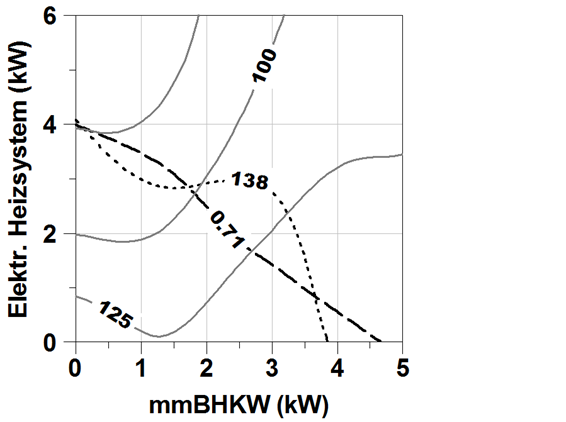

Ich würde gerne für zwei Datensätze diese beiden contouren in einer Darstellung haben. Es funktioniert leider nicht so einfach mit hold onWie ist das möglich? Vielen Dank im Voraus. Daten im Anhang. So wie in dem Beispiel hätte ich es eigentlich gerne mit verschiedenen Konturlinien.

 Beschreibung:

Download
 Dateiname:  Beispiel.png
 Dateigröße:  37.83 KB
 Heruntergeladen:  96 mal
Daten_2.mat
 Beschreibung:

Download
 Dateiname:  Daten_2.mat
 Dateigröße:  663 Bytes
 Heruntergeladen:  78 mal
Daten.mat
 Beschreibung:

Download
 Dateiname:  Daten.mat
 Dateigröße:  657 Bytes
 Heruntergeladen:  81 mal
