Darstellung Frequenzspektrum aus Simulink Scope Struct


silwan
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 10.03.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2009, 17:07     Titel: Darstellung Frequenzspektrum aus Simulink Scope Struct
  Antworten mit Zitat
Hallo Leute,

Ich habe nur teilweise Lösungsansätze gefunden im Forum zu meiner Frage und habe bisher selber was gemacht, bin aber noch nicht zufrieden bzw. es funktioniert noch nicht so ganz, wie ichs möchte.

Folgendes:

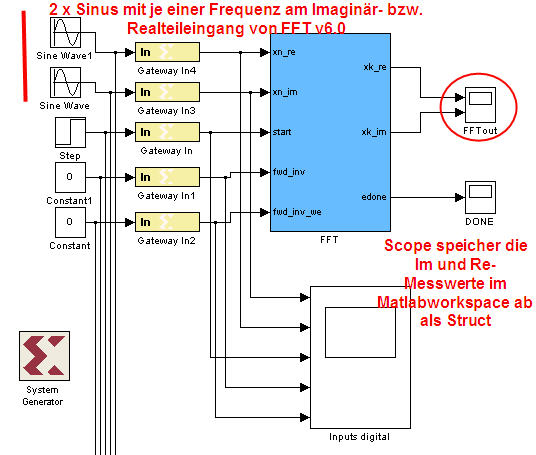

Ich generiere aus einem Simulinkmodell eine Datenreihe (Block Fast Fourier Transformation v6.0 aus System Generator => Siehe Bild im Anhang fürs Verständnis).Diese sind dann in einem Struct FFTOUT abgelegt (separiert nach Imag und Real-Daten, hinterlegt ist die Simulationszeit bzw. die Zeitschritte). Nun möchte ich das Frequenzspektrum (Amplituden) anzeigen in Matlab und verwende dafür den folgenden Code:

Code:

Fs = 1000;                    % Sampling frequency
T = 1/Fs;                     % Sample time
L = max(FFTOUT.time)-min(FFTOUT.time)*10;    % variable Length of signal
t = FFTOUT.time;                % Time Vector (based on the time dates in Workspace-varialbe FFTOUT)

%% FFT darstellen
figure(2);
NFFT = 2^nextpow2(L); % Next power of 2 from length of y
Y = fft(y,NFFT)/T;    %Y = fft(y,NFFT)/L;
f = Fs/2*linspace(0,1,NFFT/2);

% Plot single-sided amplitude spectrum.
plot(f,2*abs(Y(1:NFFT/2)));
title('Amplitude Spectrum of y(t) (combinated IMAG und REAL-parts)')
xlabel('Frequency (Hz)')
ylabel('|Y(f)|')
grid on;



Die Darstellung mittels einem periodischen Signal x(t) wäre nicht so schlimm, aber ich weiss nicht, wie ich mit den Struct Daten genau umgehen soll für den Plot des Frequenzspektrums.

FFOUT.signals(1,1) sind die Imaginäranteile
FFOUT.signals(1,2) sind die Realanteile

Hat da wer einen Tipp? Ich habe schon ein Weilchen geübt und seh den Fehler wohl gerade nicht...

Vielen Dank und Grüsse

 Beschreibung:
Simlink / System Generator Modell

Download
 Dateiname:  asdf.jpg
 Dateigröße:  54.05 KB
 Heruntergeladen:  783 mal
