Drei Graphen bzw. drei X-Achsen


Aero

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.11.2009, 16:17     Titel: Drei Graphen bzw. drei X-Achsen
  Antworten mit Zitat
Hallo,
ich hoffe ihr könnt mir weiterhelfen.
Ich habe drei Funktionen, welche alle von der Höhe abhängen.
Alle Funktionen sollen in einen Graphen geplottet werden, ich habe
demnach 1 Y-Achse und 3 X-Achsen. Wie schaffe ich es drei X-Achsen zu haben? Der Befehl plottyy ermöglicht nur zwei Y-Achsen (je links und rechts), auf anderem Wege habe ich es auch geschafft zwei X-Achsen (eine oben und eine unten) zu erhalten, jedoch keine drei Achsen untereinander.

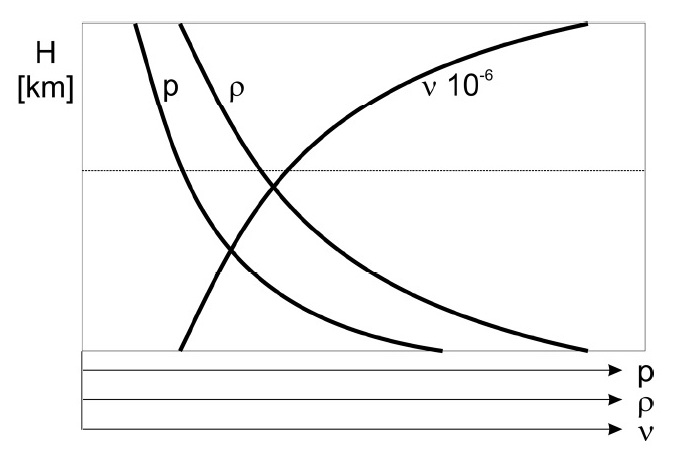

Im Anhang ist ein Bild, wie der Graph aussehen soll.


Gruß,
Dirk

 Beschreibung:

Download
 Dateiname:  graph.jpg
 Dateigröße:  34.49 KB
 Heruntergeladen:  956 mal


derOli
Forum-Meister

Forum-Meister

Beiträge: 579
Anmeldedatum: 19.03.08
Wohnort: Leipzig
Version: 2010a
     Beitrag Verfasst am: 03.11.2009, 19:25     Titel:
  Antworten mit Zitat
Hi,
interessantes Problem vielleicht gibt es da noch was in der Fileexchange. Man kann aber auch was bauen mit subfig. Ich hab da mal was vorbereitet:

Code:


%% plot 3 subplots information only in first one
h1=subplot(3,1,1);
plot(randn(100,1));
h2=subplot(3,1,2);
h3=subplot(3,1,3);

%% set position of first graph new
pos=get(h1,'position');
pos(2)=0.2; % new bottom = 0.2
pos(4)=0.75; % new height = 0.75
set(h1,'position',pos)

%% set positions of other graphs
pos_offset=0.06;
ma_color=[0.800000011920929 0.800000011920929 0.800000011920929];
set(h2,'position',[pos(1), pos(2)-pos_offset, pos(3), 0.000001])
set(h3,'position',[pos(1), pos(2)-2.*pos_offset, pos(3), 0.000001])

%% change color to background color, looks nicer
set(h2,'Color',ma_color);
set(h3,'Color',ma_color);



Die einzelnen Axes kannst du dann wie üblich bearbeiten, label setzen (vorher pos_offset erhöhen) usw.

Viele Grüße,

der Oli
Private Nachricht senden Benutzer-Profile anzeigen

martind
Forum-Anfänger

Forum-Anfänger

Beiträge: 15
Anmeldedatum: 27.03.09
Wohnort: München
Version: aktuellste, aber auch ältere
     Beitrag Verfasst am: 04.11.2009, 10:29     Titel:
  Antworten mit Zitat
Hast Du schonmal in ML Central unter plotxx gesucht. Du findest dann Einträge wie ADDAXES oder PLOTS/PLOTSES

http://www.mathworks.com/matlabcent.....5-addaxes-m-v1-1-sep-2009

http://www.mathworks.com/matlabcent.....e/10242-plots-m-plotses-m

Dies könnte auch eine Hilfe sein, neben der obigen Möglichkeit der Achsenüberlagerung Smile

Gruß,
Martin
Private Nachricht senden Benutzer-Profile anzeigen

derOli
Forum-Meister

Forum-Meister

Beiträge: 579
Anmeldedatum: 19.03.08
Wohnort: Leipzig
Version: 2010a
     Beitrag Verfasst am: 08.11.2009, 22:26     Titel:
  Antworten mit Zitat
Hab mir gerade mal plots angeguckt, funktioniert so ähnlich wie meine Lösung oben. Bloß man braucht die subfunction nicht, stattdessen kann man gleich das Attribut 'Position'.

Nur so wenns interessiert.

Viele Grüße,

der Oli
Private Nachricht senden Benutzer-Profile anzeigen

Aero

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.11.2009, 23:52     Titel:
  Antworten mit Zitat
Moin,
vielen Dank an alle, habt mir wirklich weiter geholfen.
Das File plots.m hatte ich auch gefunden aber nicht zum Laufen gebracht, war doch etwas komplex.
Olis Quelltext finde ich wesentlich übersichtlicher...danke nochmal.

Gruß,
Dirk
