Verfasst am: 23.07.2009, 14:05 Titel: Ellipsen aus einem Bild extrahieren

hallo,

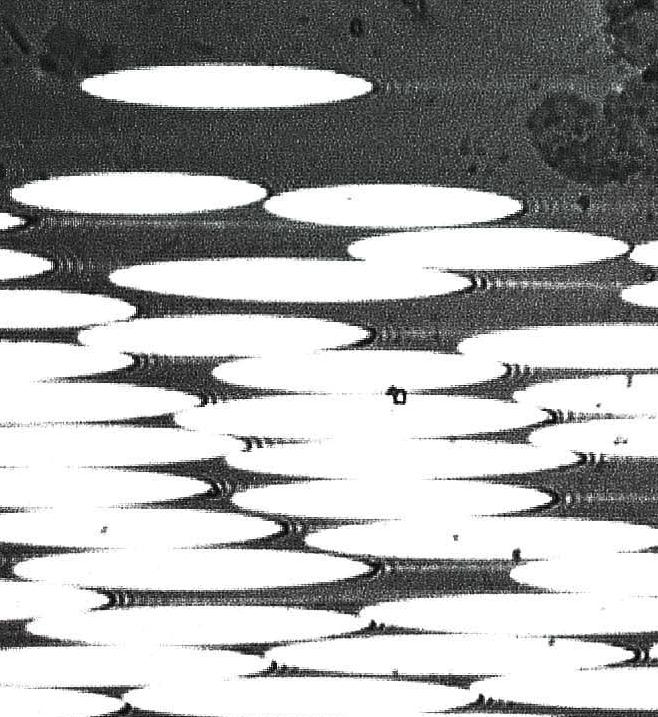

ich habe ein binärbild und möchte daraus die ellipsen auszählen, bzw. den winkel und die hauptachsen bestimmen. problem ist dabei, dass die ellipsen teilweise noch miteinander verbunden sind (siehe bild - ist ein jpg, muss noch in ein bmp umgewandelt werden, wenn man damit arbeiten möchte!).
dazu habe ich bisher folgenden code geschrieben

Code:

clear all; close all;

Img1=imread(ellipse-real.bmp);
Img2=im2bw(Img1,graythresh(Img1));
Img3=medfilt2(Img2);
Img4=imerode(Img3,strel('disk',ra,0));
Img5=bwlabel(Img4);

Data=regionprops(Img5,'Centroid','MajorAxisLength','MinorAxisLength','Orientation');

figure(1)
imshow(Img5);
hold on
for k=1:numel(Data) plot(Data(k).Centroid(1),Data(k).Centroid(2),'o','MarkerSize',120,'Color','red')
end
hold off

figure(2)
hold all
[yhist,xhist] = ksdensity(A7);
plot(xhist,yhist);

Funktion ohne Link?

was bisher halt nicht funktioniert ist, dass ich die ellipsen richtig "extrahieren" kann. hat jemand von euch noch ne idee?

gruß willi


Beschreibung:

Download

Dateiname:


Dateigröße:

89.83 KB

Heruntergeladen:

586 mal

LittleX

Forum-Guru


	Beiträge: 494

	Anmeldedatum: 14.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 24.07.2009, 09:37 Titel:

Hallo,

was Du noch probieren kannst ist folgendes:
verwenden der Wasserscheidentransformation (doc wathershed)
Damit kann man versuchen bei Zusammenhängenden Objekten die Grenzen vernünftig zu finden.

Eine andere Möglichkeit: Kanten extrahieren mit dem Canny Edge Detektor (doc edge) und dann mit Hilfe der Hough Transformation Ellipsen ins Bild fitten.
Guck mal im File Exchange, dort findest Du Implementierungen für circular Hough, evtl. ist das eine oder andere auch für Ellipsen zu gebrauchen.

http://www.mathworks.com/matlabcentral/fileexchange/?term=hough
