Erstellen eines Bandpass Filters

NNLab

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 11.10.11

	Wohnort: Frankfurt am Main

	Version: 7.12.0

Verfasst am: 17.01.2012, 21:21 Titel: Erstellen eines Bandpass Filters

Hallo Freunde,

bräuchte mal wieder eure Hilfe bei der Programmierung eines Bandpass Filters.

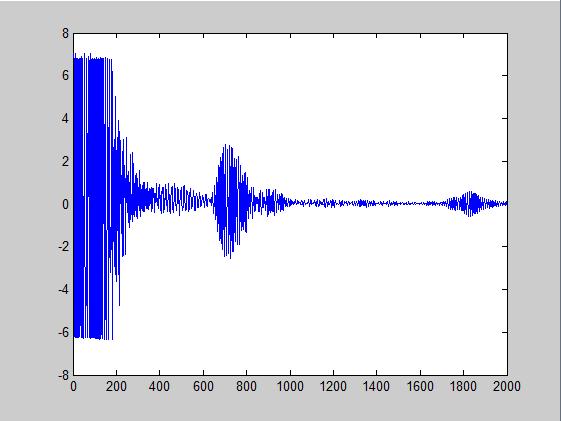

Ich habe ein Signal, das ihr im Bild1 sieht.
Dies wurde mittels eines Ultraschalls mit einer Fs = 400 kHz aufgenommen.
Rausgegeben wird es als ein 2000x1 Double Vektor.

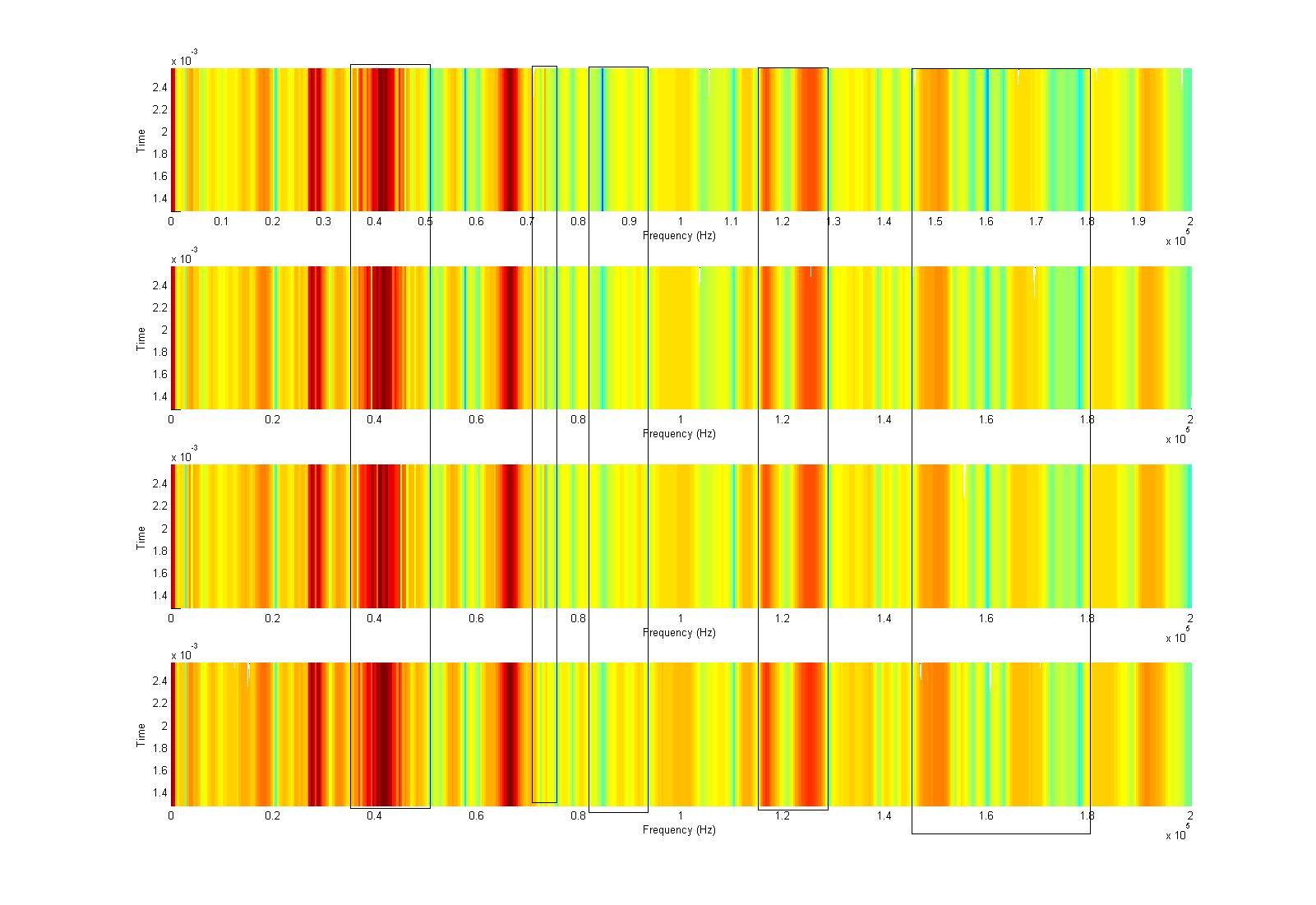

Dieses Signal habe ich in ein Spektogramm (Bild2) umgewandelt, mit dem folgenden Code:

Code:

spectrogram(Messung, 1024,512,1024,Fs,'yaxis');

Nun würde ich gerne ein Bandpass Filter auf die im Bild2 gekennzeichneten Markierungen setzen.
Hier im Forum fand ich einige Beispiele, wie z.B. dieses hier:

http://www.gomatlab.de/fir-filter-b.....8,highlight,bandpass.html
( Vielleicht trifft dieser Code für mich nicht ganz zu, bitte um Vorschläge)

Doch wie könnte ich diesen Code mit meinem Anliegen verbinden.
Dazu fehlen mir leider die nötigen Kenntnisse.
Ich bin wirklich für jede Hilfe und jeden Vorschlag dankbar.

Gruß


Beschreibung:

In diesem Bild sind 4 verschiedene Signale

Download

Dateiname:


Dateigröße:

180.33 KB

Heruntergeladen:

15 mal


Beschreibung:

Zum Bild1 noch: Es ist im Zeitbereich von 0 bis 5 ms

Download

Dateiname:


Dateigröße:

22.12 KB

Heruntergeladen:

11 mal

Winkow

Forum-Meister


	Beiträge: 593

	Anmeldedatum: 04.11.11

	Wohnort: ---

	Version: R2011a

Verfasst am: 17.01.2012, 23:12 Titel:

hast du die signal prozessing toolbox ? da kann man filter erstellen mit n paar clicks?

NNLab

Themenstarter

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 11.10.11

	Wohnort: Frankfurt am Main

	Version: 7.12.0

Verfasst am: 18.01.2012, 12:59 Titel:

Ja die steht mir zur Verfügung, bräuchte halt ein paar Tipps, wie ich es auf mein Signal anwenden kann.
Gibt es vielleicht nützliche Tutorials oder etwas in der Art?

Winkow

Forum-Meister


	Beiträge: 593

	Anmeldedatum: 04.11.11

	Wohnort: ---

	Version: R2011a

Verfasst am: 18.01.2012, 13:45 Titel:

erstellst dir unter filterdisign einen bandpass und machst dann generate matlab code. denn nenst du dann zb BPF.m oder so
dann machst du

Code:

BPF=BPF;
XF=filter(BPF,X)

x sind dann deine zu filternden daten.
glaube so ging das

NNLab

Themenstarter

Forum-Anfänger


	Beiträge: 39

	Anmeldedatum: 11.10.11

	Wohnort: Frankfurt am Main

	Version: 7.12.0

Verfasst am: 18.01.2012, 14:04 Titel:

Hi Winkow,

könntest du mir vielleicht noch helfen bei den verschiedenen Einstellungen, die im Tool zu machen sind.

Design Method: IIR oder FIR, und Unterpunkte
Match exactly: Passband oder Stopband
Welche Filter order?
Frequency Specs: Fs (400000?), Fstop
Magnitude Specs: Squared oder dB

Winkow

Forum-Meister


	Beiträge: 593

	Anmeldedatum: 04.11.11

	Wohnort: ---

	Version: R2011a

Verfasst am: 18.01.2012, 14:18 Titel:

da kann ich dir auch net helfen. musst mal den usersguide lesen
http://www.mathworks.co.uk/help/toolbox/signal/ug/f4-31937.html

DSP

Forum-Meister


	Beiträge: 847

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 24.01.2012, 11:57 Titel:

Hast du dir mal dieses Skrip angesehen?

http://www.gomatlab.de/window-sinc-filter-t19156.html

Dort ist erklärt, wie du das Filter einstellen musst und wie du es auf dein Signal anwendest. Wenn ich es richtig verstehe, möchtest du mehrere Bereiche aus dem Signal erhalten und den Rest unterdrücken. Hier musst du dann mehrere solche Filterstufen bauen (jeweils einen Bandpass für einen Frequenzbereich) und dein Rohsignal nacheinander mit jeder einzelnen Stufe filtern und die gefilterten Signale wieder zu einem zusammensetzen.
